1. Назначение изделия

Динамометрические ключи BERGER

щелчкового (предельного) типа предназна-

чены для затягивания резьбового крепежа с установленным крутящим моментом.

Динамометрический ключ является прецизионным (обладающий высокой точно-

стью) инструментом и требует соответствующего обращения.

Динамометрические ключи BERGER

с храповым механизмом и флажковым пере-

ключателем направления вращения, позволяющий одинаково удобно работать с

болтовыми соединениями как с право-, так и с левосторонней резьбой.

Во время работы с таким ключом при достижении выставленной нагрузки разда-

ется щелчок.

ОГЛАВЛЕНИЕ

1. Назначение изделия 2

2. Технические характеристики 2

3. Комплект поставки 3

4. Основные узлы и органы управления 3

5. Правила безопасности при работе

с динамометрическим ключом 4

6. Подготовка к использованию 4

7. Использование динамометрического ключа 5

8. Техническое обслуживание динамометрического

ключа 7

9. Устранение неисправностей 7

10. Хранение 7

11. Условия гарантии 8

12. Адреса сервисных центров 8

2. Технические характеристики

Параметр Модель

BG2155 BG2156 BG2158 BG2157 BG2370 BG2163

Посадочный квадрат, inch 1/4» 3/8» 1/2» 1/2» 1/2» 1/4» 1/2»

Диапазон измерений, Нм 5-25 19-110 28-210 70-350 28-210 5-25 28-210

Цена деления шкалы, Нм

0,1 0,5 2 1 2 0,1 2

Максимальная допускаемая относи-

тельная погрешности, %

4 4 4 4 4 4 4

Длина общая, мм 270 360 450 530 450 270 450

Вес, кг 0,77 1,05 1,58 1,8 1,58 0,77 1,58

Условия эксплуатации

Температура окружающего воздуха, °С

от +5 до +40

Относительная влажность не более, %

3. Комплект поставки

• Динамометрический ключ предельного типа.

• Паспорт производителя.

• Индивидуальная упаковка - пластиковый футляр.

На корпусе ключа нанесены следующие данные:

• Наименование изготовителя.

• Серийный заводской номер.

Производитель оставляет за собой право без предварительного уведомления по-

купателя и изменения в инструкции вносить изменения в конструкцию, дизайн и

комплектацию изделия

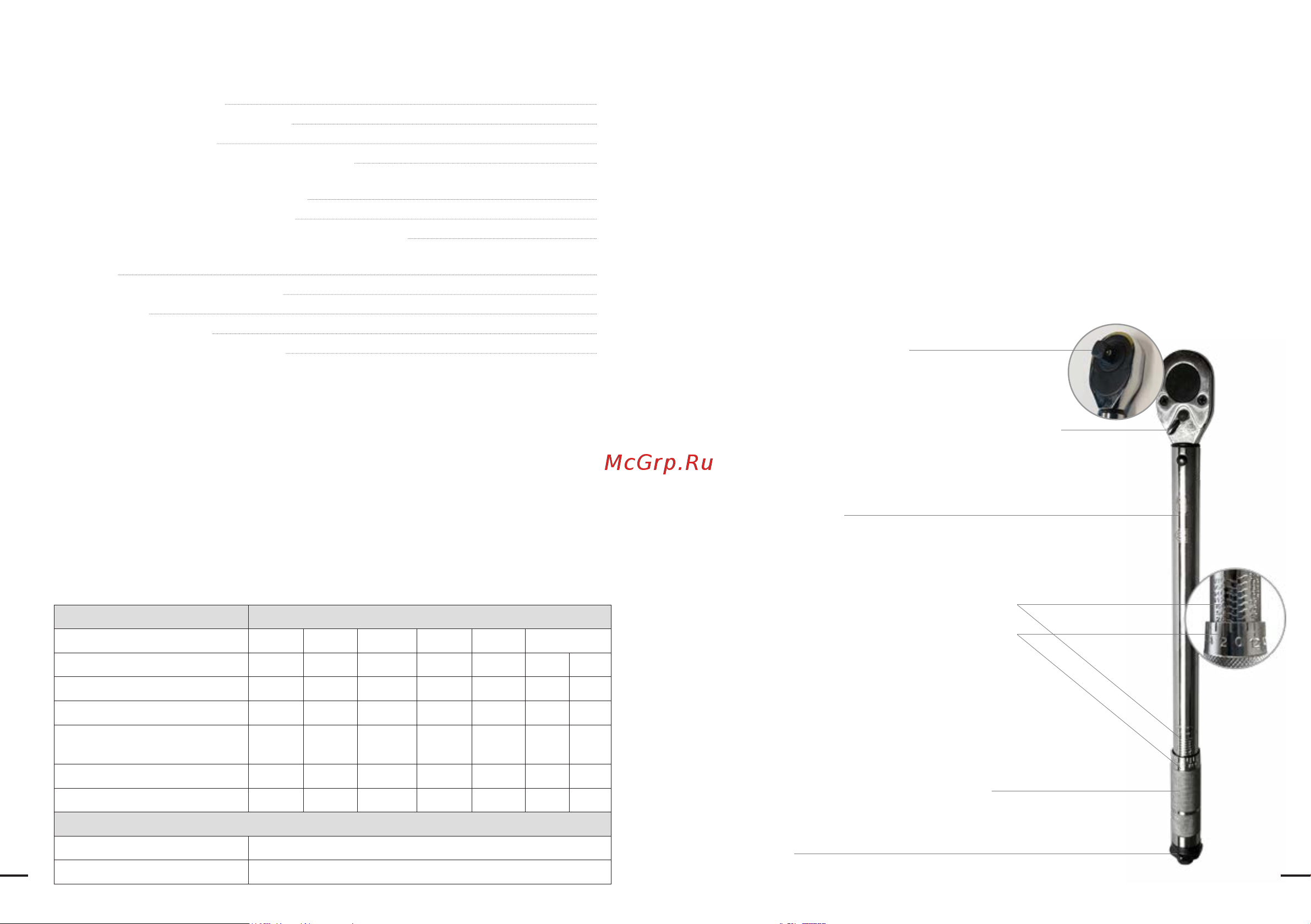

4. Основные узлы и органы управления

Посадочный квадрат (1)

Переключатель направления вращения (2)

Цевье ключа (3)

Грубая шкала крутящего момента (4)

Точная шкала крутящего момента (5)

Вращающаяся рифленая ручка (6)

Стопор (7)
