ГАРАНТИЙНЫЙ ТАЛОН

ДИНАМОМЕТРИЧЕСКИЕ КЛЮЧИ

Артикул и наименование изделия__________________

Дата реализации____________________

Наименование торговой организации___________________________________

М.П.

Комплектация проверена, гарантийные условия понятны

Покупатель:_____________________________________

Продавец:_______________________________________

Поставщик: JONNESWAY ENTERPRISE CO., LTD

6F-9, No. 51, Sec. 2, Keelung Rd., Taipei, Taiwan

«Джонесвей Интерпрайс Ко., Лтд»

6Ф-9 №51 Сек 2 Кейлунг Рд Тайпей П.О. Бокс 48-582 Тайвань

Импортер: ООО «ПРОФТУЛС»

125438, Москва, ул. Автомоторная, д.8, этаж 2, комн. 12

тел: +7(499)705-92-89

ПАСПОРТ

ДИНАМОМЕТРИЧЕСКИЕ КЛЮЧИ

Т04060 Ключ динамометрический 1/4"DR,

5 - 25Нм

Т04060A Ключ динамометрический 3/8"DR,

5 - 25Нм

Т04061 Ключ динамометрический 3/8"DR,

10 - 60Нм

Т04080 Ключ динамометрический 3/8"DR,

19 - 110Нм

Т04150 Ключ динамометрический 1/2"DR,

42 - 210Нм

Т04250 Ключ динамометрический 1/2"DR,

70 - 350Нм

T04300 Ключ динамометрический 3/4"DR,

80-400 Нм

T04500 Ключ динамометрический 3/4"DR,

100-700 Нм

T04700 Ключ динамометрический 3/4"DR,

140-980 Нм

падений, категорически запрещается применение дополнительных, не предусмотренных

производителем, приспособлений;

5.8 Не рекомендуется применять силовое воздействие при помощи собственного веса;

5.9 Избегайте также резких движений во время производства работ с применением динамо-

метрического ключа;

5.10 Не используйте инструмент вне рабочего диапазона;

5.11 Гарантийное обслуживание и ремонт изделия производится только в сертифицированных

сервисных центрах;

5.12 Рекомендуется проводить тарировку динамометрических ключей с периодичностью 1 раз

в 1000 рабочих циклов;

5.13 Хранить инструмент необходимо очищенным от загрязнений, с полностью ослабленным

упругим элементом прибора, в сухом помещении, вдали от источников влаги и высоких

температур;

5.14 При длительном хранении необходимо провести консервацию подвижных частей инструмента,

смазав тонким слоем машинного масла.

Гарантийные обязательства

Динамометрические ключи JONNESWAY

относятся к категории высокоточного измерительного

инструмента, имеющего в своей конструкции кинематическую схему. На такие изделия

распространяется понятие «ограниченной гарантии», в связи с сокращенным сроком

эксплуатации, связанным с повышенным износом при использовании и определен в 12

месяцев с начала применения в условиях эксплуатации средней интенсивности. Компания

обязуется бесплатно заменить или отремонтировать любой неисправный инструмент,

имеющий заводской дефект, в соответствии с настоящими условиями. Обслуживание по

гарантийным условиям продукции, имеющей повреждения, вызванные использованием

изделий не по назначению, а также неправильной или небрежной эксплуатацией или

нарушением правил хранения. Претензии по данной гарантии также не принимаются к

рассмотрению в случаях наличия признаков проведения ремонтных работ изделий,

осуществлявшихся неуполномоченными на это лицами, изменения конструкции, или

самостоятельной установки неоригинальных компонентов и деталей изделий. Ремонт или

обмен некачественной продукции проводятся в оговоренные сроки, не противоречащие

содержанию Закона РФ «О Защите прав потребителей» уполномоченными представителями

компании. При невозможности замены или ремонта, компания оставляет за собой право

возместить стоимость продукции, подпадающей под действие настоящих условий, но строго

при наличии документа, подтверждающего её приобретение.

Транспортировка и хранение

Транспортировка может осуществляться всеми видами закрытого транспорта в соответствии

с правилами перевозок, действующими для каждого вида транспорта.

Во время транспортирования и погрузочно-разгрузочных работ упаковка с инструментом

не должна подвергаться резким ударам и воздействию атмосферных осадков. Размещение

и крепление транспортной тары с упакованным аппаратом в транспортных средствах должны

обеспечивать устойчивое положение и отсутствие возможности ее перемещения во время

движения. Храните инструмент в сухом, хорошо проветриваемом помещении. Для длительного

хранения инструмента необходимо провести его консервацию: смазать тонким слоем масла

корпус, упаковать в штатную коробку.

Хранение необходимо осуществлять при температуре окружающей среды от 0 до +40 °С

и относительной влажности воздуха не более 80 % в месте, недоступном для детей.

Срок хранения не ограничен.

1. Общие сведения и назначение

Динамометрические ключи JONNESWAY

предназначены для проведения слесарно-монтажных

работ с крепежом любого присоединительного профиля с различным крутящим моментом.

Применяются при обслуживании резьбовых крепежных элементов с правым вращением.

Инструкция по эксплуатации

Принцип действия ключей динамометрических предельных, регулируемых, тактильно-

акустического типа заключается в том, что под действием приложенной к рукоятке ключа

силы при достижении заранее установленного значения крутящего момента силы ключ

издает четко слышимый щелчок, что указывает на достижение установленного значения

крутящего момента.

При малых значениях, установленного крутящего момента, в следствие слабой нагрузки упругого

элемента, динамометрические ключи имеют не столь выраженный акустический эффект и

работать с ними надо крайне внимательно, ориентируясь, в большей степени, на тактильные

ощущения и визуальный контроль.

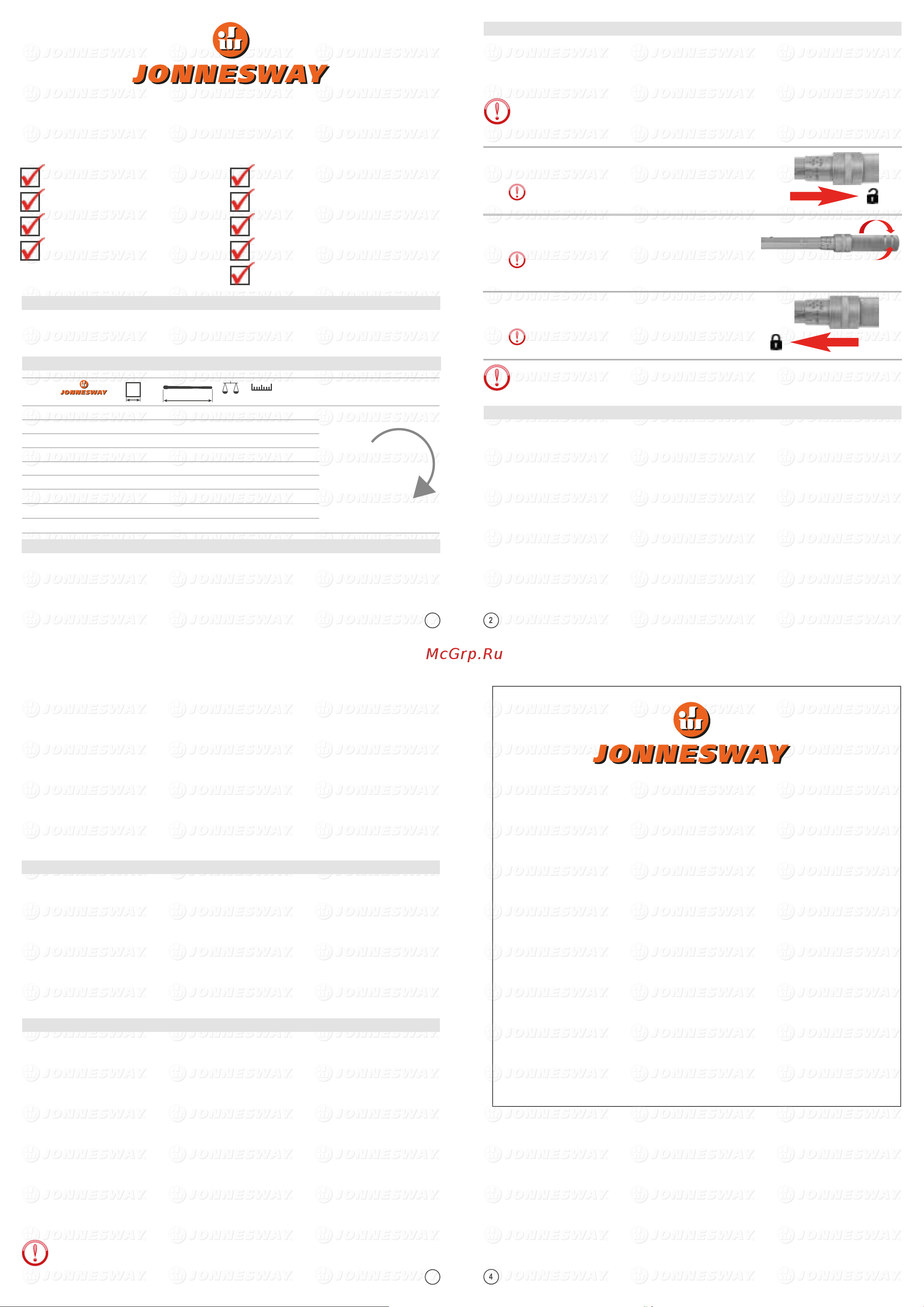

1. Разблокировать регулировочный механизм,

нажав на фиксатор блокировки, как показано

на рисунке.

2. Используя рукоять регулировочного механизма,

основную и вспомогательную (нониусную) шкалы

выставить необходимый крутящий момент.

Шкала на корпусе изделия отображает базовые значения

крутящего момента. Для более точной регулировки момента

исользуйте шкалу нониуса на регулировочной рукоятке.

Относительная погрешность прибора составляет ±4%.

3. Заблокировать регулировочный механизм,

нажав на фиксатор блокировки в направлении,

показанном на рисунке.

При работе с фиксатором блокировочного механизма

не прилагайте чрезмерных усилий и не используйте

дополнительные инструменты.

При работе с фиксатором блокировочного механизма

не прилагайте чрезмерных усилий и не используйте

дополнительные инструменты.

2. Спецификация

Ключи серии JONNESWAY

в процессе затяжки срабатывает автоматически с тактильно-акустическим

сигналом, по достижении установленного значения крутящего момента. Запрещается продолжать

затягивать соединение после достижения момента срабатывания механизма.

Рекомендации по эксплуатации, хранению и ТБ

Динамометрические ключи JONNESWAY

являются точным измерительным инструментом

и требуют аккуратного обращения.

5.1 Чтобы избежать опасности соскальзывания инструмента, устанавливайте ключи на

крепеж всегда только под прямым углом (90°);

5.2 Направление приложения усилия на ключ должно распологаться под прямым углом к

его оси (допустимое отклонение: ±15°);

5.3 Запрещается продолжать затягивать соединение после достижения момента сраба-

тывания механизма;

5.4 Данный ключ изготовлен только для затяжки резьбового (болтового) соединения. Момент,

прилагаемый во время ослабления предварительно затянутого соединения может привести

к повреждению ключа;

5.5 Не превышайте допущенный диапазон крутящего момента. Превышение допущен-

ного усилия может привести к поломке;

5.6 Регулярное использование динамометрического ключа в качестве обычного привода

для работ, не требующих специальных условий, недопустимо и может привести к нарушению

настройки и, как следствие, утрате основных функций;

5.7 Настоятельно рекомендуется избегать загрязнений частей инструмента, не допускать

3. Комплектация

3.1 Динамометрический ключ ............................................................................1 шт.

3.2 Краткая инструкция на русском языке/гарантийный талон........................1 шт.

3.3 Поверочный сертификат завода-изготовителя...........................................1 шт.

3.4 Пластиковый кейс .........................................................................................1 шт.

Ремонт и гарантийное обслуживание изделия производится только в сертифицированных

сервисных центрах JONNESWAY

12.2022

47305

Код

№

47554

47309

47306

47307

47308

T04060

T04060A

T04061

T04080

T04150

T04250

1/4’’DR

3/8’’DR

1/2’’DR

330 мм

400 мм

462 мм

765 мм

5 - 25

10 - 60

19 - 110

42 - 210

70 - 350

47309

T04300

3/4’’DR 855 мм 80 - 400

47310

T04500

3/4’’DR 1107 мм 100 - 700

47311

T04700

3/4’’DR 1107 мм

0.775

0.78

0.995

0.95

1.385

3.01

3.29

6.10

6.10 140 - 980

Направление

измерений/

погрешность

Диапазон

Нм

±4%

правое

Нм

кг.

0.2

0.5

1.0

2.0

10.0
