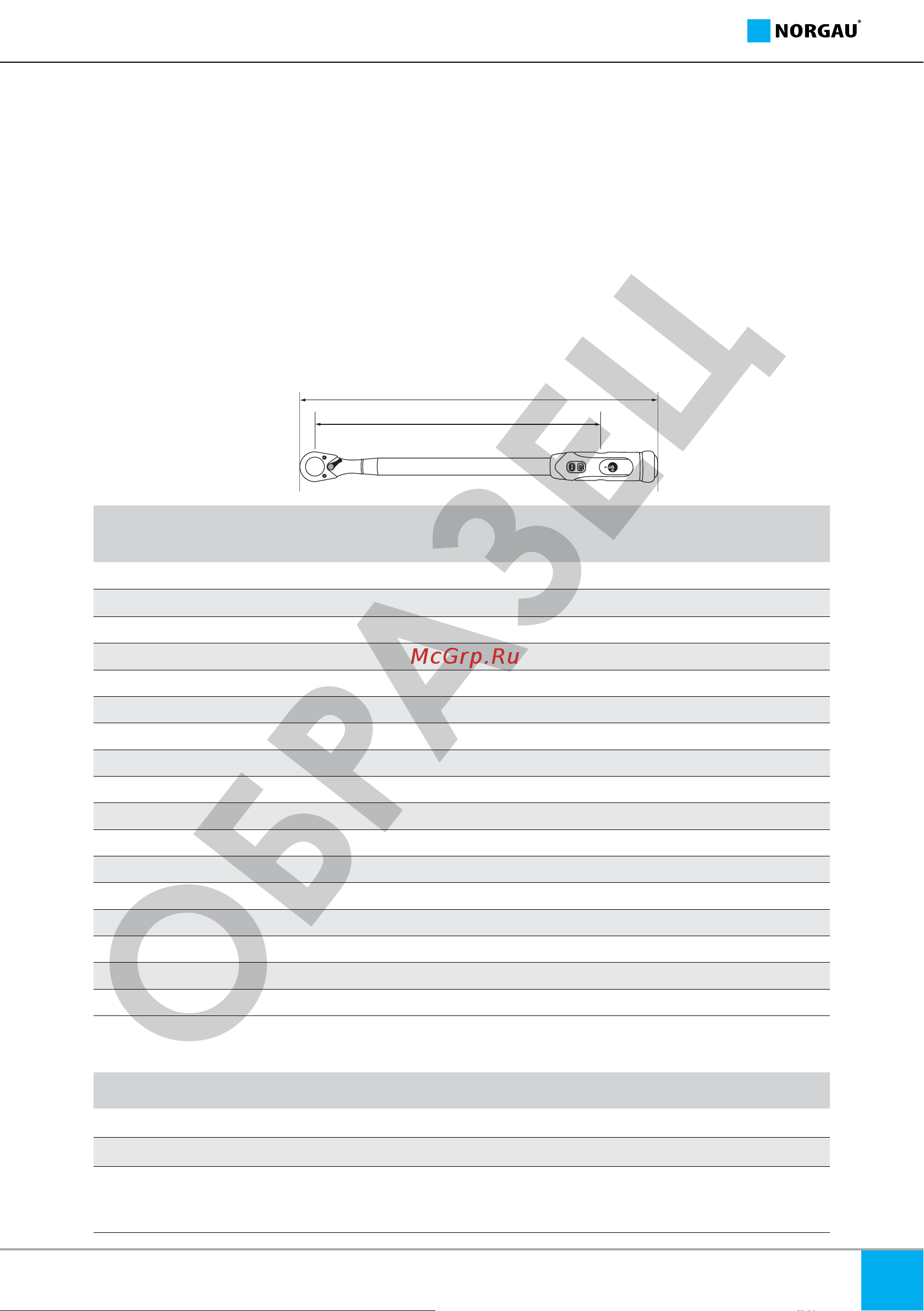

Паспорт
КДП.01.051110ПС
Ключ динамометрический предельный
со шкалой серии NTW
1. НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Ключ динамометрический предельный со шкалой предназначен для
воспроизведения крутящего момента силы с установленной погрешностью при
нормированной затяжке резьбовых соединений с правой резьбой.
Применяется на сборочных операциях в автостроении, машиностроении,
электромашиностроении, при техническом обслуживании и ремонте
промышленных изделий.
2. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ИГАБАРИТНЫЕ РАЗМЕРЫ
Диапазон
усилия
Нм
Приводной
квадрат - дюйм
прямоугольник - мм
Цена
деления
Нм
L1
мм
L
мм
Вес
кг Тип Артикул
5-25 1/4 0,1 248 323 0,8 NTW21-002R 051 110 002
10-50 3/8 0,5 324 400 1,0 NTW22-005R 051 110 005
20-100 3/8 0,5 324 400 1,0 NTW22-010R 051 110 010
20-100 1/2 0,5 324 400 1,1 NTW23-010R 051 110 011
40-200 1/2 0,5 442 517 1,5 NTW23-020R 051 110 020
60-340 1/2 1 545 620 1,8 NTW23-034R 051 110 034
60-340 3/4 1 545 620 1,9 NTW24-034R 051 110 035
110 -550 3/4 2 790 920 5,0 NTW24-055R 051 110 055
150-750 3/4 2,5 995 1210 6,0 NTW24-075R 051 110 075
150-750 1 2,5 995 1210 6,5 NTW25-075R 051 110 076
200-1000 1 2,5 1160 1500* 8,0 NTW25-100R 051 110 100
300-1500 1 10 1660 2000* 11,0 NTW25-150R 051 110 150
400-2000 1 20 1860 2200* 14,0 NTW25-200R 051 110 200
10-50 9×12 0,5 298 356 1,0 NTW23-005I 051 110 105
20-100 9×12 0,5 298 356 1,0 NTW23-010I 051 110 110
40-200 14×18 0,5 442 472 1,5 NTW24-020I 051 110 120
60-340 14×18 1 545 572 2,0 NTW24-034I 051 110 134
Наименование характеристики Значение
Пределы допустимой погрешности, % ±4
Наработка на отказ, циклов, не менее 5000
Условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность воздуха, %
от +15 до +35
от 40 до 80
L1
L
* Ключи поставляются из двух составных частей.
ОБРАЗЕЦ
