Thorvik THBD141840210 двусторонний с посадочным размером 14x18 мм, 40-210 Нм 053270 Инструкция онлайн
1

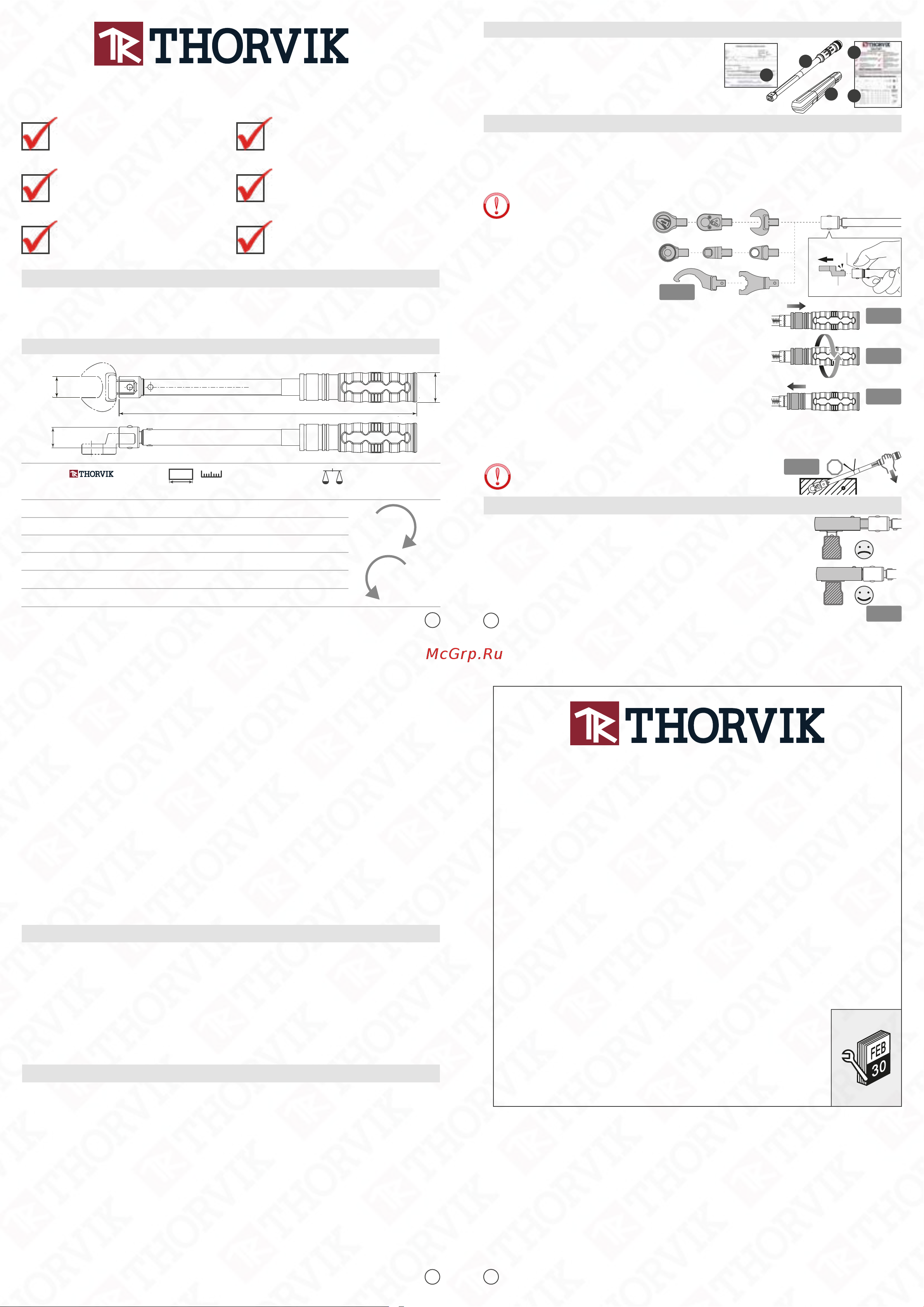

ПАСПОРТ
ДИНАМОМЕТРИЧЕСКИЕ КЛЮЧИ
2
3
4
ГАРАНТИЙНЫЙ ТАЛОН
ДИНАМОМЕТРИЧЕСКИЕ КЛЮЧИ
Артикул и наименование изделия__________________
Дата реализации____________________
Наименование торговой организации___________________________________
М.П.
Комплектация проверена, гарантийные условия понятны
Покупатель:_____________________________________
Продавец:_______________________________________
Производитель:
MATATAKITOYO TOOL CO., LTD., 'NO.21, Lane 97,
Her-Tzuo St, Feng-Yuan, Taichung, Taiwan, 42061
МАТАТАКИТОЙО, No. 21, лэйн 97,
улица Хер-Тцуо, Фенг Йуан, Тайчунг, Тайвань, 42061
Импортер: ООО «ИНСТРУМ», 125438, город Москва,
улица Автомоторная, дом 8, этаж 4, комн. 9, Тел. +7(499)705-9978
5.4 Данная серия ключей изготовлена только для затяжки резьбового (болтового) соединения.
Момент, прилагаемый во время ослабления предварительно затянутого соединения может
привести к повреждению ключа;
5.5 Не превышайте допущенный диапазон крутящего момента. Превышение допущенного
усилия может привести к поломке;
5.6 Регулярное использование динамометрического ключа в качестве обычного привода
для работ, не требующих специальных условий, недопустимо и может привести к нарушению
настройки и, как следствие, утрате основных функций;
5.7 Настоятельно рекомендуется избегать загрязнений частей инструмента, не допускать
падений, категорически запрещается применение дополнительных, не предусмотренных
производителем, приспособлений;
5.8 Не рекомендуется применять силовое воздействие при помощи собственного веса, а также
избегайте резких движений во время производства работ с применением динамометрического
ключа;
5.9 Не используйте инструмент вне рабочего диапазона;
5.10 Гарантийное обслуживание и ремонт изделия производится только в сертифициро-
ванных сервисных центрах. Рекомендуется проводить тарировку динамометрических
ключей с периодичностью 1 раз в 12 месяцев или через каждые 5000 рабочих циклов;
5.11 Хранить инструмент необходимо очищенным от загрязнений, в сухом помещении,
вдали от источников влаги и высоких температур и с полностью ослабленным упругим
элементом прибора, для этого необходимо выставить значение на «0», но не рскручивать
рукоятку изделия до упора.
7. Гарантийные обязательства
Динамометрические ключи THORVIK
®
относятся к категории высокоточного измерительного
инструмента, имеющего в своей конструкции кинематическую схему. На такие изделия
распространяется понятие «ограниченной гарантии», в связи с сокращенным сроком
эксплуатации, связанным с повышенным износом при использовании и определен в 12
месяцев с начала применения в условиях эксплуатации средней интенсивности. Компания
обязуется бесплатно заменить или отремонтировать любой неисправный инструмент,
имеющий заводской дефект, в соответствии с настоящими условиями. Несоблюдение правил
эксплуатации, применения, хранения, наличие механических повреждений, признаков
самостоятельного ремонта, изменения конструкции изделия, установки неоригинальных компо-
нентов и деталей дает право сервисной службе производителя на отказ от гарантийного обслу-
живания. Части изделия, имеющие естественный ограниченный срок службы, зависящий от
интенсивности эксплуатации изделия, замене по гарантии не подлежат. Ремонт или обмен
некачественной продукции проводятся в оговоренные сроки, не противоречащие содер-
жанию Закона РФ «О Защите прав потребителей» уполномоченными представителями
компании. При невозможности замены или ремонта, компания оставляет за собой право
возместить стоимость продукции, подпадающей под действие настоящих условий, но строго
при наличии документа, подтверждающего её приобретение.
При малых значениях, установленного крутящего момента, в следствие слабой нагрузки упругого
элемента, динамометрические ключи имеют не столь выраженный акустический эффект и
работать с ними надо крайне
внимательно, ориентируясь,
в большей степени, на
тактильные ощущения
и визуальный контроль.
02.2022
6.
Транспортировка и хранение
Транспортировка может осуществляться всеми видами закрытого транспорта в соответствии
с правилами перевозок, действующими для каждого вида транспорта.
Во время транспортирования и погрузочно-разгрузочных работ упаковка с инструментом
не должна подвергаться резким ударам и воздействию атмосферных осадков. Размещение
и крепление транспортной тары с упакованным аппаратом в транспортных средствах должны
обеспечивать устойчивое положение и отсутствие возможности ее перемещения во время
движения. Храните инструмент в сухом, хорошо проветриваемом помещении. Для длительного
хранения инструмента необходимо провести его консервацию: смазать тонким слоем масла
корпус, упаковать в штатную коробку. Хранение необходимо осуществлять при температуре
окружающей среды от 0 до +40 °С и относительной влажности воздуха не более 80 % в
месте, недоступном для детей. Срок хранения не ограничен.
3.1 Динамометрический ключ ........................1 шт.
3.2 Краткая инструкция на русском языке....1 шт.
3.3 Гарантийный талон..................................1 шт.
3.4 Поверочный сертификат
завода-изготовителя.......................................1 шт.
3.5 Пластиковый кейс .....................................1 шт.
3. Комплектация
3.5
3.4
3.1
4. Инструкция по эксплуатации
Принцип действия ключей динамометрических предельных, регулируемых, тактильно-
акустического типа заключается в том, что под действием приложенной к рукоятке ключа
силы при достижении заранее установленного значения крутящего момента силы ключ
издает четко слышимый щелчок, что указывает на достижение установленного значения
крутящего момента.
4.1 Установить вставку необходи-
мого размера в гнездо динамоме-
трического ключа, как показано
на рис.1;
Рис. 1
4.2 Установить необходимое
значение крутящего момента, для этого:
4.2.1 Переместить стопорное кольцо на рукоятке ключа
до упора в сторону торца изделия, как показано на рис.2;
4.2.2 Используя регулировочную рукоятку выставить
любой удобный момент затяжки, как показано на рис.3.
Шкала на корпусе изделия отображает базовые значения
крутящего момента. Для более точной регулировки момента
используйте шкалу нониуса на регулировочной рукоятке;
Рис. 5
STOP
Ключи серии THORVIK
®
в процессе затяжки срабатывает
автоматически с тактильно-акустическим сигналом, по
достижении установленного значения крутящего момента.
Запрещается продолжать затягивать соединение после достижения
момента срабатывания механизма (рис.5).
4.2.3 Вернуть стопорное кольцо в начальное положение
для фиксации установленного значения крутящего момента,
как показано на рис.4;
4.3 Провести 5-10 пробных измерений. После этого ослабить упругий элемент, выставив
значение на «0». Используя алгоритм действий, описанный в п 4.2 установить требуемое
значение крутящего момента, после чего динамометрический ключ готов к использованию.
5. Рекомендации по эксплуатации, хранению и ТБ
Динамометрические ключи THORVIK
®
являются точным измерительным
инструментом и требуют аккуратного обращения.
5.1 Чтобы избежать опасности соскальзывания инструмента, необходимо
устанавливать насадку на привод до упора (рис.6), позиционировать ключ
при работе с резьбовым соединением строго под прямым углом (90°);
5.2 Направление приложения усилия на ключ должно распологаться
под прямым углом к его оси (допустимое отклонение: ±15°);
5.3 Запрещается продолжать затягивать соединение после достижения
момента срабатывания механизма (рис.5);
Рис. 6
12 МЕСЯЦЕВ
5000 ЦИКЛОВ
THBD91215 Ключ динамометрический
двусторонний с посадочным размером
9х12 мм, 1-5 Нм
THBD912630 Ключ динамометрический
двусторонний с посадочным размером
9х12 мм, 6-30 Нм
THBD91220110 Ключ
динамометрический двусторонний с
посадочным размером 9х12 мм,
20-110 Нм
THBD141840210 Ключ
динамометрический двусторонний с
посадочным размером 14х18 мм,
40-210 Нм
THBD141870350 ККлюч
динамометрический двусторонний с
посадочным размером 14х18 мм,
70-350 Нм
THBD141875450 Ключ
динамометрический двусторонний с
посадочным размером 14х18 мм,
75-450 Нм
Динамометрические ключи THORVIK
®
предназначены для проведения слесарно-монтажных
работ с крепежом любого присоединительного профиля с различным крутящим моментом.
Применяются при обслуживании резьбовых крепежных элементов как с правым, так и с
левым вращением.
1. Общие сведения и назначение
.
2. Спецификация. Технические характеристики.
53267
Код
Диапазон
Нм
гр.
THBD912630
THBD91220110
9х12
№
W
мм
Нм
мм
L
мм
H
мм
53268
53269
THBD91215
9х12
9х12
0.05
0.2
0.5
22.0
22.0
22.0
21.3
21.3
21.3
190
217
405
30.2
30.2
38.0
ØD
мм
0.33
0.36
0.97
1-5
6-30
20-110
THBD141840210
53270 14х18 1.0 32.0 25.1 455 38.0 1.2640-210
Направление
измерений/
погрешность
4%
правое
THBD14187035053271 14х18 1.0 32.0 25.1 526 38.0 1.4470-350
THBD141875450
53272 14х18 2.5 33.1 30.5 758 38.0 2.9775-450
левое
6%
3.3
3.2
H
W
L
ØD
Рис. 2
1
0
9
210
190
170
150
130
110
90
70
50
200
180
160
140
120
100
80
60
40
Рис. 4
1
0
9
210
190
170
150
130
110
90
70
50
200
180
160
140
120
100
80
60
40
Рис. 3
1
0
9
210
190
170
150
130
110
90
70
50
200
180
160
140
120
100
80
60
40
