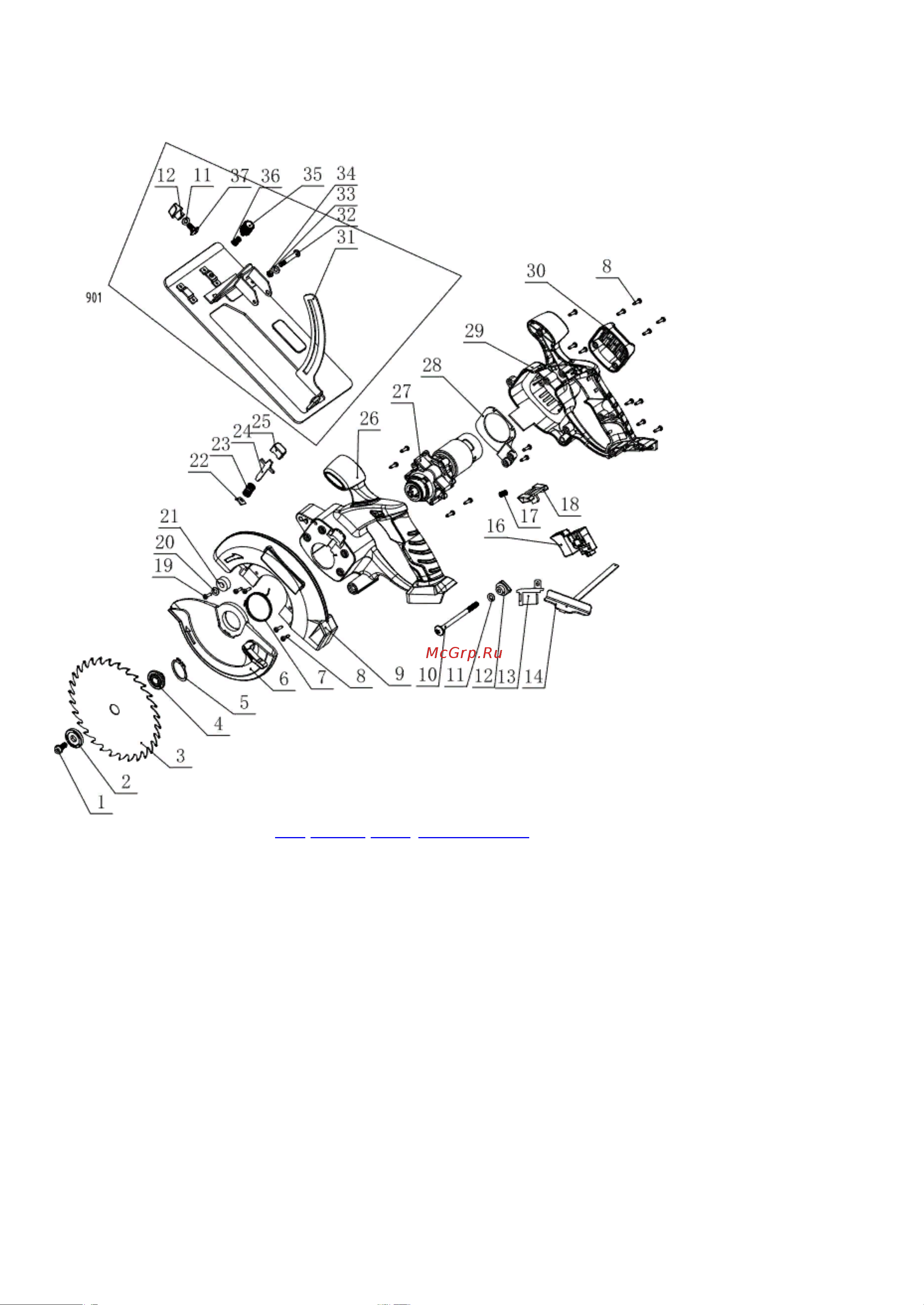

Ставр 9021000016 схема разборки устройства онлайн
Пила дисковая аккумуляторная ПДА-165/20
Открыть картинку в новом окне
Наименование
1. Винт для
крепления
пильного
диска
2. Зажимной
фланец
3. Пильный
диск
4. Опорный
фланец
5. Стопорное
кольцо
6. Нижний
защитный
кожух
7. Пружина
кожуха
8. Винт
9. Верхний
защитный
кожух
10. Винт
11. Шайба
12. Фиксатор
13. Пластина
14.
Параллельный
упор
15. ---
16.
Выключатель
17. Пружина
18. Блокиратор
19. Винт
20. Шайба
21. Втулка
22.
Уплотнитель
23. Пружина
стопора
24. Стопор
шпинделя
25. Кнопка
стопора
26. Левая
половина
корпуса
27. Редуктор
28. Держатель
двигателя
29. Правая
половина
