1.5 Пила поставляется в продажу в следующей комплектации*:

Пила с направляющей плитой (с основанием) 1

Диск отрезной 1

Упор параллельный 1

Ключ (шестигранный) крепления диска 2

Направляющие 3

Струбцина 2

Патрубок для пылесоса 1

Руководство по эксплуатации 1

Упаковка 1

* в зависимости от поставки комплектация может изменяться

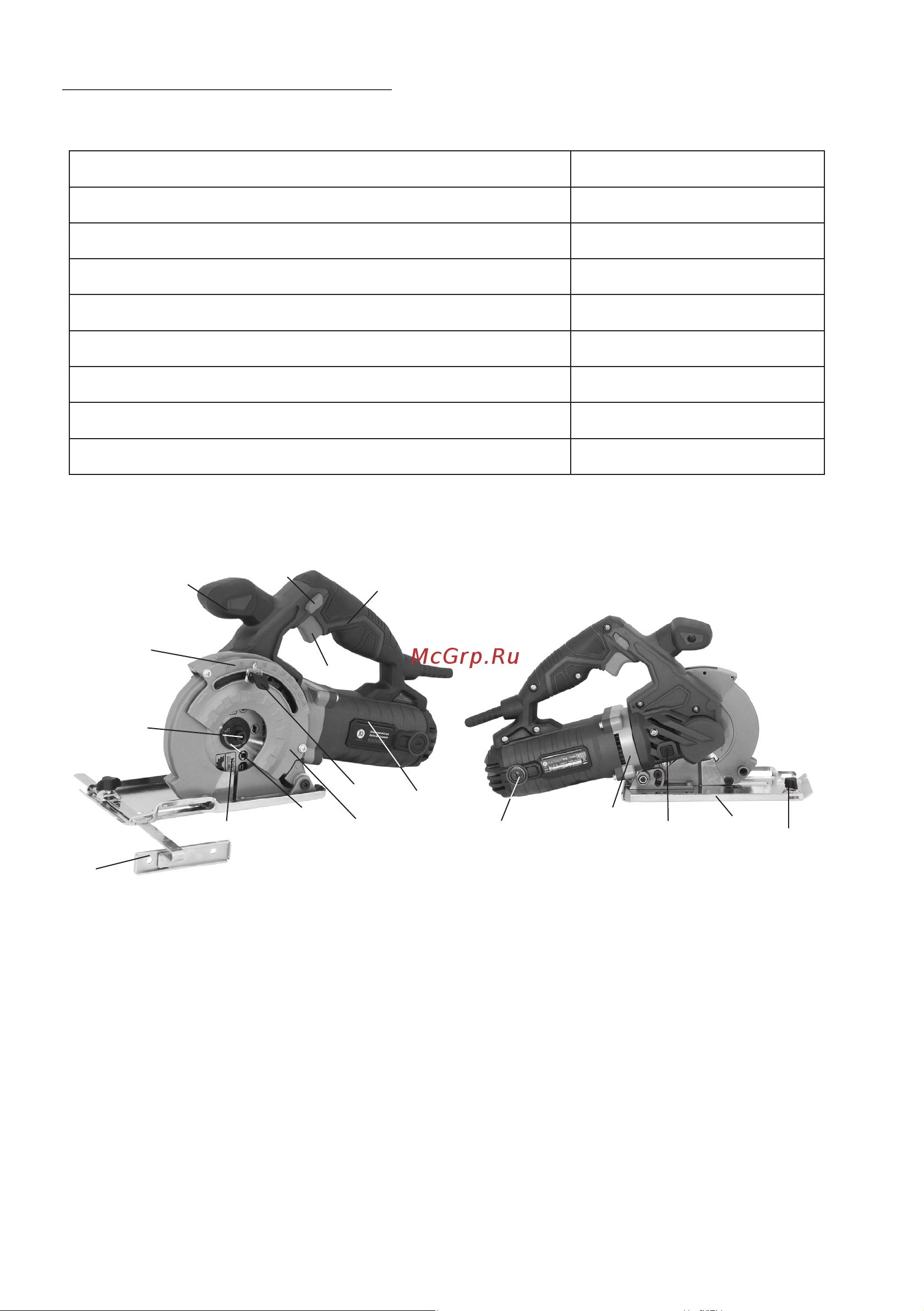

1.6 Общий вид пилы представлен на рис.1

1.7 Пила состоит из коллекторного двигателя в пластиковом корпусе (рис.1 поз.5)

с закреплённой на нём рукояткой (рис1 поз.3), состоящей из двух половин (правой

и левой), скреплённых между собой. К корпусу двигателя крепится металлический

редуктор (рис.1 поз.6). На корпусе редуктора закреплены неподвижные металличе-

ские кожуха (рис.1 поз.9), закрывающие пильный диск (рис.1 поз.12).

1 – кнопка блокировки клавиши выключателя; 2 – клавиша выключателя; 3 – руко-

ятка; 4 – крышка щёткодержателя; 5 – корпус двигателя; 6 – корпус редуктора; 7 – плита

направляющая (основание); 8 - рычаг фиксации глубины пропила; 9 – кожух защитный;

10 – фланец зажимной; 11 – болт крепления диска; 12 – диск пильный; 13 – упор па-

раллельный; 14 – винт крепления упора параллельного; 15 – шкала установки глубины

пропила; 16 – рукоятка вспомогательная; 17 – кнопка стопора шпинделя.

рис. 1
