- отключите двигатель пилы от сети;

- используя рычаг (рис.2 поз.5), перевести диск в крайнее нижнее положение

(как показано на рисунке);

- нажмите кнопку фиксации шпинделя (рис.1 поз.17);

- вставьте шестигранный ключ в головку болта крепления диска (рис.2 поз.1),

провернуть (вправо/влево) шпиндель до его фиксации со щелчком;

- поворотом по часовой стрелке (резьба левая) открутите болт крепления диска;

- снимите со шпинделя зажимной фланец (рис.2 поз.2) и диск (рис.2 поз.4);

- очистите опорный и зажимной фланцы от загрязнений;

- установите на шпиндель новый диск;

Внимание! Направление вращения диска (указано на диске), должно со-

впадать с направлением вращения шпинделя (указано на верхнем непод-

вижном кожухе).

- установить зажимной фланец и, удерживая кнопку стопора шпинделя, за-

тянуть болт крепления пильного диска (вращение против часовой стрелки);

- отпустить кнопку стопора шпинделя;

- опробовать работу пилы кратковременным включением на холостом ходу.

При повышенной вибрации диск необходимо заменить.

2.2.2 Перед началом работы необходимо:

- убедиться в отсутствии в заготовке металлических предметов (гвоздей, шу-

рупов, фурнитуры и т.п.);

- надёжно закрепить обрабатываемую заготовку, используя зажимные

устройства или тиски;

- убедиться, что при пилении не будет повреждена опорная поверхность.

2.2.3 Регулировка глубины реза:

- ослабить рычаг фиксации глубины пропила (рис.2 поз.5);

- установить опорную плоскость направляющей плиты (рис.1 поз.7) на рас-

пиливаемую заготовку;

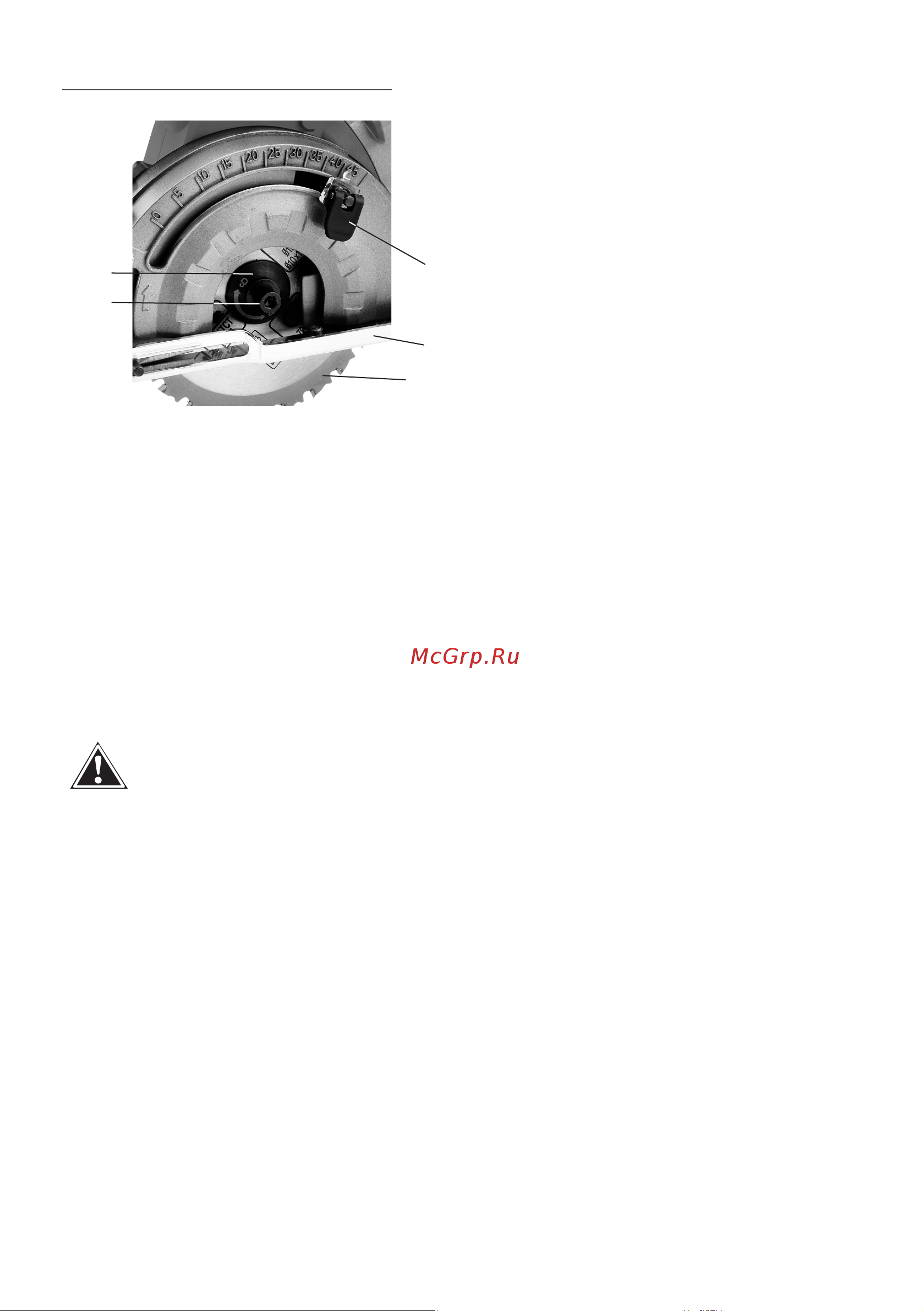

1 – болт крепления диска;

2 – фланец зажимной;

3 – основание;

4 – диск рабочий;

5 – рычаг фиксации глубины пропила.

рис.2
