ОТВЕРТКА АККУМУЛЯТОРНАЯ

Руководство по эксплуатации

Артикулы:

PSD-4;

PSD-4S

312 45

1. Патрон

2. Корпус

3. Светодиод подсветки

4. Индикатор заряда

5. Переключатель

реверса

6. Регулятор крутящего

момента

7. Micro-USB разъем

8. Кнопка

принудительного

включения

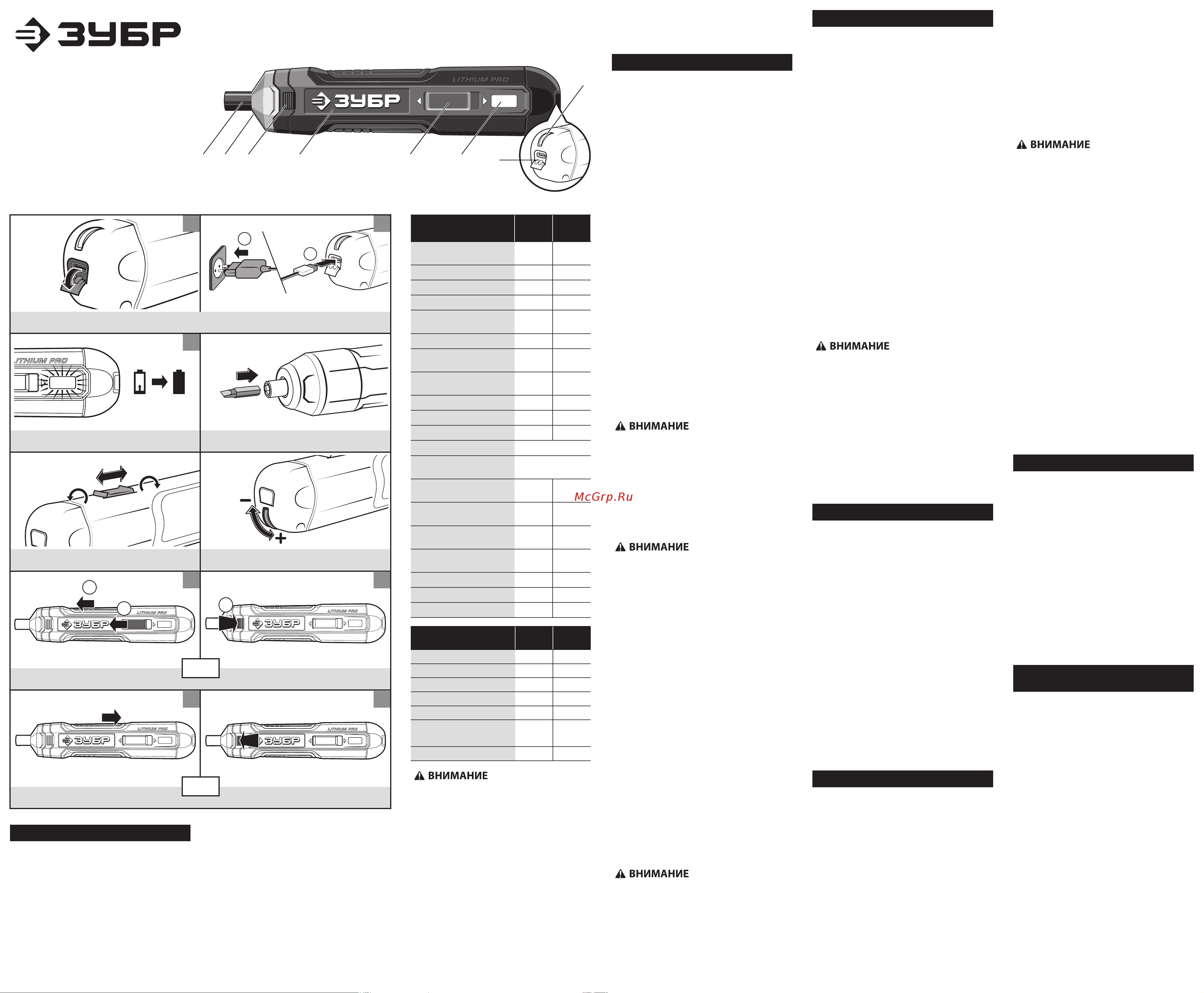

Общая схема

Убедитесь, что на изделии и комплекте принад-

лежностей отсутствуют повреждения, которые

могли возникнуть при транспортировании.

Технические характеристики

Артикул PSD- 4

PSD-

Напряжение

аккумулятора, В

4 4

Тип аккумулятора

Li-Ion Li-Ion

Емкость аккумулятора, А*ч

1.5 1.5

Частота вращения, об / мин

360 360

Максимальный крутящий

момент, Н*м

5 5

Патрон HEX

1/4" 1/4"

Время зарядки

аккумулятора, ч

1 1

Напряжение питания

зарядного устройства, В / Гц

230 ~/ 50 230 ~/ 50

Подсветка рабочего места

есть есть

Реверс

есть есть

Блокировка шпинделя

есть есть

Разъем зарядки

микро-USB

Тип изделия

Технически

сложное

Уровень звукового

давление (к=3), дБ

68 68

Уровень звуковой

мощности (к=3), дБ

71 71

Среднеквадратичное

виброускорение (к=1.5), м/с

1.87 1.87

Класс безопасности

по ГОСТ 12.2.007.0-75

II II

Масса изделия/в упаковке, кг

0.28/0.5 0.28 / 1

Срок службы, лет

5 5

Срок хранения, лет

7 7

Комплект поставки PSD- 4

PSD-

Аккумуляторная отвертка 1 шт. 1 шт.

Зарядный кабель 1 шт. 1 шт.

Бита 25 мм — 33 шт.

Удлинитель для бит — 1 шт.

Кейс — 1 шт.

Инструкции по безопасности,

приложение №1

1 экз. 1 экз.

Руководство по эксплуатации 1 экз. 1 экз.

Все ремонтные работы должны проводиться

только квалифицированными специалиста-

ми сервисных центров, с использованием

оригинальных запасных частей ЗУБР.

Подготовка к работе

Зарядка батареи (рис. 1)

Аккумуляторная батарея не заряжалась полно-

стью на заводе-изготовителе, поэтому перед

первым использованием изделия ОБЯЗАТЕЛЬ-

НО зарядите батарею.

Для этого вставьте вилку блока питания в ро-

зетку, а штекер провода – в зарядное гнездо 7.

Зарядное устройство полностью заряжает ба-

тарею за 1 час. О работе зарядного устройства

и процессе заряда батареи свидетельствует

индикатор 4:

■ горят один или два индикатора – батарея

заряжается;

■ горят три индикатора – батарея заряжена.

ПРИМЕЧАНИЕ! Изделие не включается в ра-

боту в процессе зарядки.

ПРИМЕЧАНИЕ! Процесс зарядки полностью ав-

томатический – по окончании зарядки зарядное

устройство выключится само. Однако, если из-

делие будет подключено к зарядному устройству

достаточно долго, в силу саморазряда батареи

изделие будет периодически включаться на под-

зарядку. Это снижает рабочую емкость аккумуля-

тора и срок его службы. Поэтому не оставляйте

изделие на зарядке более, чем на восемь часов.

Нагрев батареи в процессе зарядки является

нормальным. Во избежание выхода из строя,

батарея имеет встроенный термовыключатель.

Для предотвращения тепловых травм не

прикасайтесь к изделию, находящемуся на

зарядке. По окончании заряда выньте кабель

из гнезда отвертки, блок питания – из сети.

ПРИМЕЧАНИЕ! Литий-ионная аккумуляторная

батарея может быть заряжена вне зависимости

от остаточного заряда без отрицательного вли-

яния на срок службы. Прекращение зарядки в

любое время также не наносит ей вреда.

Во избежание повреждения батареи, НЕ

ХРАНИТЕ изделие с разряженной батареей.

Перед хранением ПОЛНОСТЬЮ зарядите ак-

кумулятор.

Установка сменного инструмента

(рис. 2)

Установите в патрон 3 рабочий инструмент.

ПРИМЕЧАНИЕ! В процессе работы сменный

инструмент может нагреваться. При необхо-

димости извлечения дождитесь его остывания

или используйте защитные перчатки.

Для замены инструмента извлеките ненужный

более инструмент и установите новый.

Выбор направления вращения (рис. 3)

Для выбора направления вращения инстру-

мента установите переключатель направления

вращения 5 в одно из следующих положений:

■ смещен вперед – патрон вращается в направ-

лении по часовой стрелке (на закручивание)

■ смещен назад – патрон вращается в направле-

нии против часовой стрелки (на откручивание)

Изделие снабжено фиксатором шпинделя, ко-

торый фиксирует патрон от проворачивания,

когда шуруповерт не включен.

Во избежание выхода изделия из строя не

используйте изделие для ручного довора-

чивания крепежа.

Регулировка ограничения

крутящего момента (рис. 4)

Ваше изделие оснащено регулировкой крутяще-

го момента с помощью электронной муфты. Для

выбора крутящего момента в пределах от 0.3 до

5 Нм установите колесо 6 в положение 1...6.

Порядок работы

Включение изделия (рис. 5)

Установите инструмент в рабочее положе-

ние (биту в слоты заворачиваемого крепежа).

Включение изделия осуществляется одним из

следующих способов:

■ установите переключателем 5 желаемое

направление вращения и приложите усилие

по оси изделия вперед;

■ установите переключателем 5 желаемое

направление вращения и включите изде-

лие переводом выключателя 8 в положение

«Вкл».

Крепко удерживайте изделие для предотвра-

щения его проворачивания в руке.

При превышении установленного колесом 6

момента изделие отключается. Для повторно-

го включения изделия предварительно отклю-

чите его одним из способов, указанных ниже.

С целью предотвращения повреждения ак-

кумуляторной батареи от глубокого разряда,

на ней установлена защита от чрезмерного

падения напряжения. Поэтому во время ра-

боты с повышенной нагрузкой при достаточно

разряженной батарее возможно отключение

двигателя и остановка изделия.

ПРИМЕЧАНИЕ! Через некоторое время, воз-

можно, изделие снова заработает, т. к. батарея

немного восстановит заряд. Однако, дальней-

шая работа в таком режиме является неблаго-

приятной для аккумуляторной батареи.

Во избежание выхода батареи из строя не

используйте более изделие, но поставьте на

зарядку.

Во избежание повреждения батареи, НЕ

ХРАНИТЕ изделие с разряженной батареей.

После использования ПОЛНОСТЬЮ заряди-

те аккумулятор.

Выключение изделия (рис. 6)

При перерывах или по окончании работы вы-

ключите изделие одним из способов:

■ сняв осевое усилие с корпуса 1;

■ переведя выключатель 8 в положение «Выкл»;

■ переведя переключатель 5 в среднее поло-

жение.

Рекомендации по эксплуатации

При заворачивании и отворачивании крепеж-

ных изделий, держите изделие перпендику-

лярно поверхности, с которой Вы работаете.

Перед первым использованием изделия

включите его без нагрузки и дайте поработать

10–20 секунд. Если в это время Вы услыши-

те посторонний шум, почувствуете запах гари

или повышенную вибрацию, выключите изде-

лие и установите причину этого явления. Не

включайте изделие, прежде чем будет найде-

на и устранена причина неисправности.

Обеспечьте хорошее освещение рабочего

места. Светодиод 3 являются вспомога-

тельными и предназначены для подсветки в

труднодоступных местах или при отсутствии

освещения.

Для исключения перегрева делайте переры-

вы в работе изделия. Интенсивная эксплуа-

тация и повышенные нагрузки снижают срок

службы изделия.

Во избежание повреждения батареи, НЕ ХРА-

НИТЕ изделие с разряженной батареей. По-

сле использования ПОЛНОСТЬЮ зарядите

аккумулятор.

Обслуживание

Изделие не требует специального обслужива-

ния. Все работы, в том числе ремонтные, долж-

ны проводиться только специалистами сервис-

ных центров.

Следите за исправным состоянием изделия.

В случае появления подозрительных запахов,

дыма, огня, искр следует выключить инстру-

мент и обратиться в специализированный

сервисный центр.

Если Вам что-то показалось ненормальным в

работе изделия, немедленно прекратите его экс-

плуатацию.

Доводим до Вашего сведения, что критери-

ем предельного состояния является одно из

следующих событий (в том числе любое их

сочетание):

- достижение времени непосредственной

эксплуатации изделия, характеризующееся

выработкой угольных щеток двигателя. Ука-

Назначение и область применения

Отвертка аккумуляторная ЗУБР предназначе-

на для заворачивания/отворачивания винтов,

саморезов и шурупов при использовании со-

ответствующих насадок.

Внимательно изучите настоящее руководство

по эксплуатации, в том числе раздел в Инструк-

ции по безопасности» и Приложение «Общие

инструкции по безопасности». Только так Вы

сможете научиться правильно обращаться с из-

делием и избежите ошибок и опасных ситуаций.

Изделие предназначено для использования в

районах с умеренным климатом, с характерной

температурой от +1 °С до +40 °С, относитель-

ной влажностью воздуха не более 80% и от-

сутствием прямого воздействия атмосферных

осадков и чрезмерной запыленности воздуха.

Изделие соответствует требованиям:

■ ТР ТС 004/2011 «О безопасности

низковольтного оборудования»;

■ ТР ТС 010/2011 ТР ТС «О безопасности

машин и оборудования»;

■ ТР ТС 020/2011 «Электромагнитная

совместимость технических средств»;

■ ТР ЕАЭС 037/2016 «Об ограничении

применения опасных веществ в изделиях

электротехники и радиоэлектроники».

Инструкция по применению

micro-USB

1. Зарядка

2. Установка сменного инструмента

3. Выбор направления вращения 4.

Регулировка ограничения крутящего момента

5. Включение изделия

6. Выключение изделия

I II

III

или

III

занное время эксплуатации приводит к зна-

чительному (вплоть до критического) износу

движущихся деталей (коллектор ротора, ше-

стерни, подшипники);

- явное, ощутимое нарушение нормальной

работы изделия (существенное снижение

заявленных технических характеристик, по-

вышенные шум и вибрация, изменение по-

ведения под нагрузкой, чрезмерный нагрев

корпуса и/или узлов, искрение и т.п.);

- подвижность доступных закрепленных уз-

лов / деталей.

Запрещается дальнейшая эксплуатация из-

делия при выявлении следующих признаков

(критические отказы, при достижении кото-

рых необходимо прекратить работу изделия

и отключить его от сети):

■ нарушение электрической изоляции изде-

лия (биение током от изделия);

■ любое повреждение изоляции и / или жил

зарядного кабеля;

■ любое нарушение прочности и/или це-

лостности корпуса;

■ отказ одной или нескольких функций (ре-

верс, блокировка шпинделя, зарядка акку-

мулятора, регулировка ограничения крутя-

щего момента, защита аккумулятора от пе-

регрева, перезаряда, глубокого разряда).

В силу технической сложности изделия, иные

критерии предельных состояний не могут быть

определены пользователем самостоятельно. В

случае обнаружения любой из указанных, а так-

же иной явной или предполагаемой неисправ-

ности немедленно прекратите эксплуатацию

изделия и обратитесь к разделу «Возможные

неисправности и методы их устранения» настоя-

щего Руководства. Если неисправности в переч-

не не оказалось или Вы не смогли устранить ее,

обратитесь в специализированный сервисный

центр. Заключение о предельном состоянии из-

делия или его частей сервисный центр выдает в

форме соответствующего Акта.

Инструкции по безопасности

Перед началом работы осмотрите и визуаль-

но проверьте изделие и кабель на отсутствие

видимых механических повреждений.

Не заряжайте аккумуляторную батарею за-

рядным устройством, не соответствующим

параметрам питания для micro-USB разъема

- это может привести к недозаряду, перезаря-

ду, перегреву, взрыву батареи, повреждению

зарядного устройства или изделия в целом.

В процессе работы возможен нагрев сменного

инструмента. При необходимости извлечения

дождитесь его остывания или используйте за-

щитные перчатки.

При некоторых работах изделие может переда-

вать на оператора вибрацию. Во избежание

ущерба здоровью делайте перерывы в работе и

ограничивайте общее время работы с изделием.

Условия транспортирования,

хранения и утилизации

Хранить в чистом виде, со снятым сменным

инструментом, в сухом проветриваемом по-

мещении, при температуре от 0 до 40 °С,

вдали от источников тепла. Не допускать

воздействия: прямых солнечных лучей, меха-

нических, химических факторов, влаги, агрес-

сивных жидкостей, резких перепадов темпера-

туры и влажности.

Изделие должно храниться с батареей, заря-

женной в пределах 60–80% емкости.

Транспортировка должна осуществляться

в фирменной упаковке производителя, при

температуре от -20 до 40 °С. При транспор-

тировке недопустимо воздействие: прямых

солнечных лучей, механических и химиче-

ских факторов, влаги, агрессивных жидко-

стей, резких перепадов температуры и влаж-

ности, нарушение целостности упаковки.

Отслужившее срок службы изделие, дополни-

тельные принадлежности и упаковку следует

экологически чисто утилизировать.

В связи с продолжением работы по усовершен-

ствованию изделия, изготовитель оставляет за

собой право вносить в его конструкцию незна-

чительные изменения, не отраженные в настоя-

щем руководстве и не влияющие на эффектив-

ную и безопасную работу изделия.

К эксплуатации изделия допускаются только

лица, достигшие совершеннолетия; имеющие

навыки и/или представление о принципах ра-

боты и оперирования изделием; находящиеся

в трезвом состоянии; не под действием ле-

карств, вызывающих сонливость и / или сни-

жение концентрации внимания; не имеющие

заболеваний, вызывающих подобные состоя-

ния, а также иных противопоказаний для рабо-

ты с машинами.

Зубр Профессионал 4 Vmax, в коробке PSD-4 Инструкция к товару онлайн

Похожие устройства
