ПИЛА ЦЕПНАЯ АККУМУЛЯТОРНАЯ

www.dde-um.com

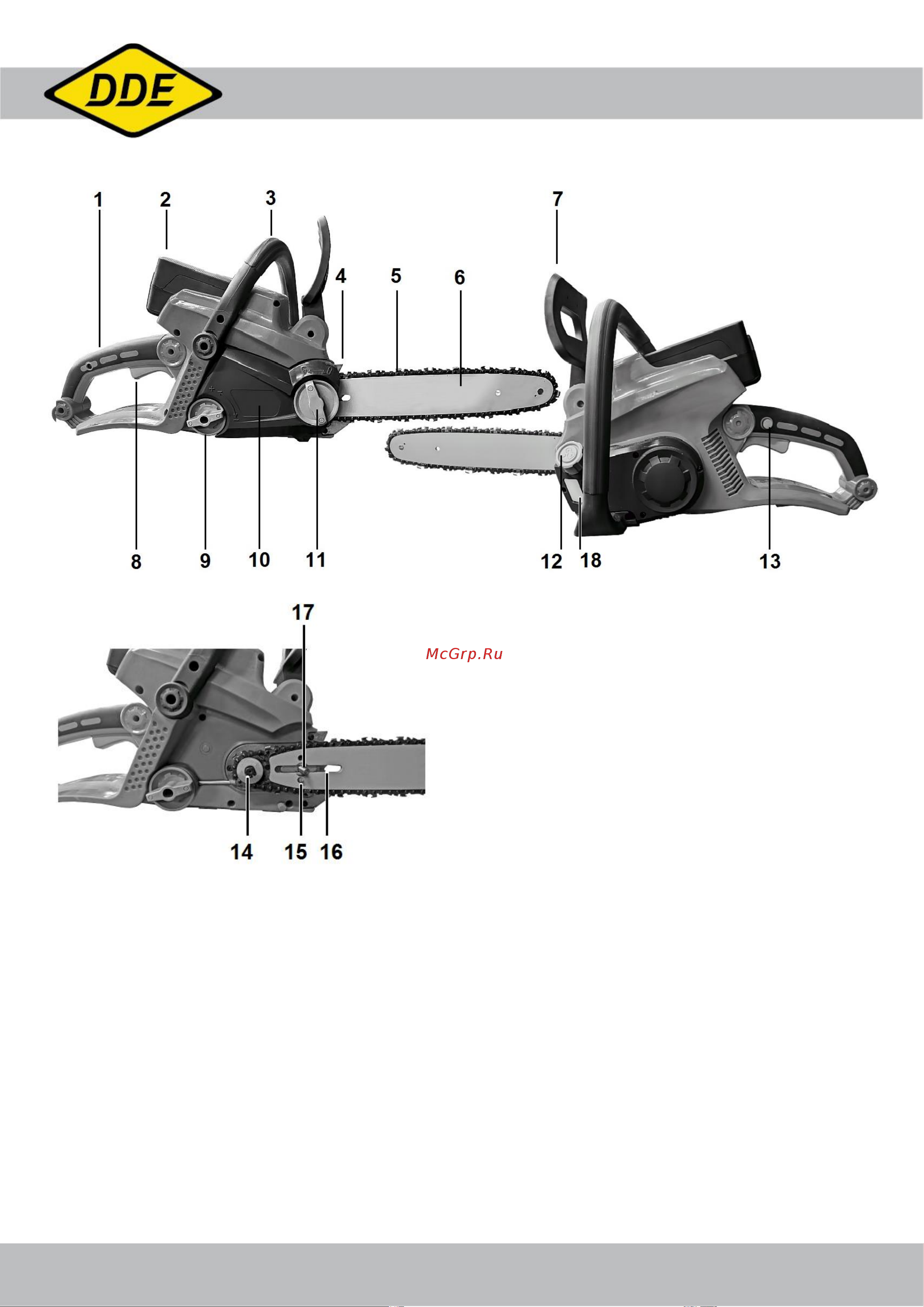

4. Внешний вид

1. Задняя рукоятка

2. Аккумуляторная батарея

3. Передняя рукоятка

4. Зубчатый упор

5. Цепь пильная

6. Шина направляющая

7. Инерционный тормоз

8. Клавиша включения

9. Рукоятка натяжителя цепи

10. Крышка прижима шины

11. Система безключевого крепления шины

12. Крышка маслобака

13. Кнопка блокировки включения

14. Ведущая звездочка

15. Штифт натяжителя цепи

16. Вырез шины

17. Шпилька крепления шины

18. Окошко уровня масла

5. Подготовка к работе.

Перед использованием соберите пилу. Перед сборкой убедитесь, что аккумулятор не установлен.

Разблокируйте тормоз цепи, потянув рукоятку 7 к передней ручке 3. Снимите крышку 10. Для этого открутите

ручку прижима 11 против часовой стрелки. Наденьте цепь на шину таким образом, чтобы режущая кромка

пильных зубьев была направлена в сторону движения цепи (направление вращения указано пиктограммой,

выдавленной на пластике, расположенной над ведущей звездочкой 14. Будьте осторожны, пильная цепь остро

заточена, используйте защитные перчатки. Наденьте свободную часть цепи на ведущую звездочку 14.

Установите шину вырезом 16 на шпильку 17, совместив отверстие на шине со штифтом натяжителя цепи 15.

Установите крышку 10 обратно и закрутите ручку прижима 11 по часовой стрелке, не затягивая ее до конца.

Вращением рукоятки 9 против часовой стрелки натяните цепь так, чтобы она не провисала. Продолжайте

натягивать цепь так, чтобы при оттягивании ее в середине шины она отходила на 4-5 мм, не выходя из паза

шины, при этом свободно вращалась рукой по шине. Затяните ручку 11. Будьте внимательны, излишнее

натяжение цепи приводит к повышенному износу цепи, шины и ведущей звездочки, а недостаточное натяжение

приводит к риску сбрасывания цепи с шины.

Удостоверьтесь, что пильная цепь острая, в противном случае ее необходимо заточить или заменить.

Открутите крышку 12, залейте масло для смазки цепи. Рекомендуем масло DDE артикул M-CHO. Запрещено

эксплуатировать пилу без масла, это приведет к износу цепи, шины и поломке масляного насоса.
