АЛГА ПАК ап для металлических лент однорядной намотки больших диаметров АП ОМЛБД Инструкция онлайн

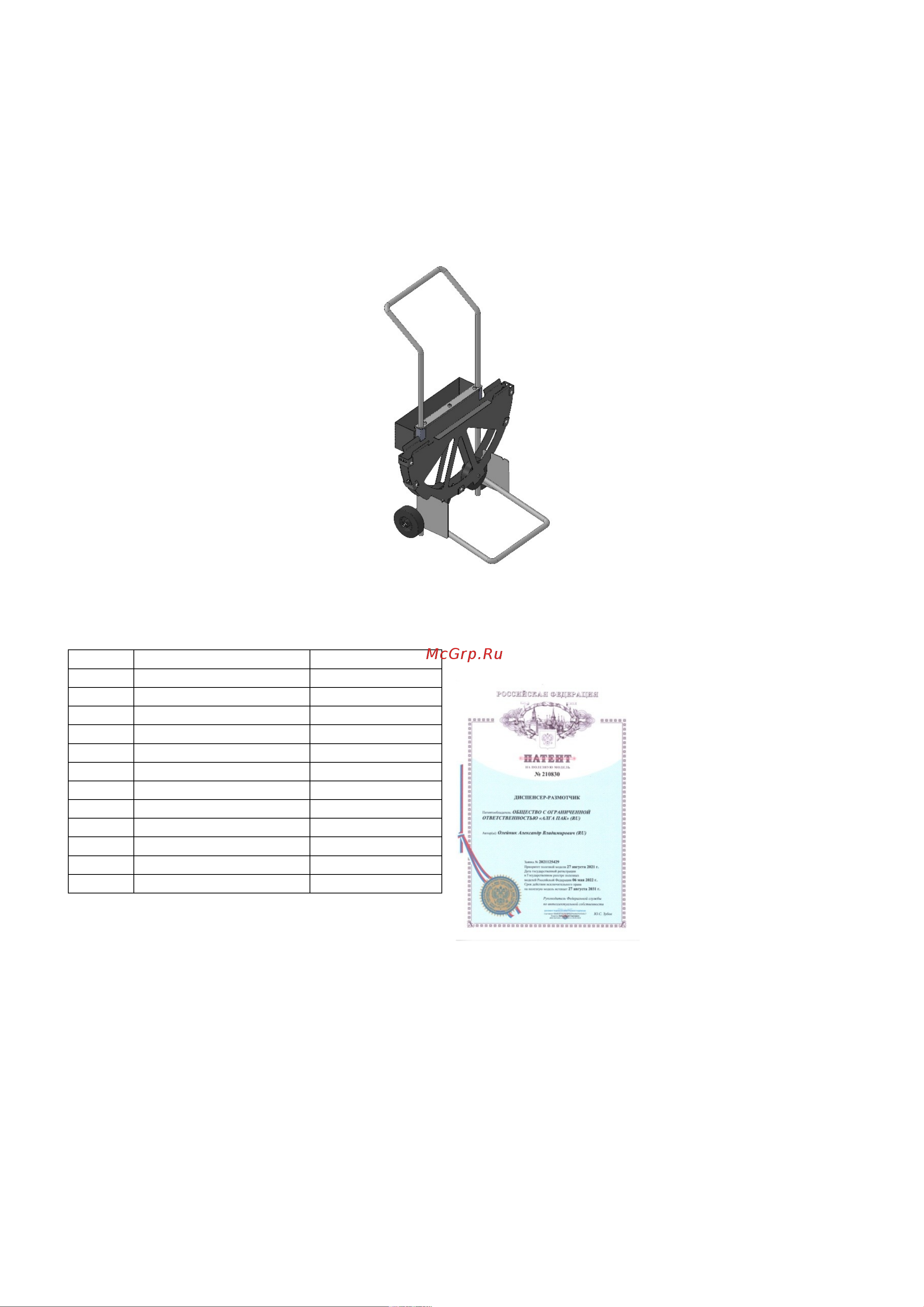

Рис. 1 Внешний вид диспенсера

Руководство по эксплуатации и сборке

Диспенсер-размотчик АП для металлической ленты однорядной

намотки

Первый Российский диспенсер-размотчик. Продукт защищен патентом Российской Федерации

Настоящее руководство определяет комплект поставки диспенсера-размотчика для металлической ленты (далее

диспенсер), порядок сборки, указания по использованию и эксплуатации. Изделие может поставляться как в собранном

виде так и россыпью. При получении диспенсера необходимо полностью проверить комплектность получаемых

деталей.

Комплект поставки:

Порядок сборки:

1. Сборку выполнять в соответствии с рисунком №2.

2. На основание (1) установить диск1 (4) в соответствующие пазы;

3. Установить на диск1 (4) ящик (2), ручку (3), совместить отверстия и крепить на (9);

4. Установить диск2 (5) в соответствующий паз основания (1), установить скобы (6,7) на диски, крепить на (8);

5. Установить колеса (12) через винт (10), крепить на (11).

Сборка закончена.

Характеристики:

Масса изделия – max13 кг.

Габариты (мм) (Д×Ш×В) 560х650х1000

Эксплуатация:

Установите металлическую ленту в диспенсер, конец ленты продеть через паз поз. 6, удалить упаковочную проволоку.

№ поз. Наименование Количество, шт.

1 Основание 1

2 Ящик 1

3 Ручка 1

4 Диск1 1

5 Диск2 1

6 Скоба36 2

7 Скоба20 3

8 Винт М8x16 10

9 Винт М8x25 3

10 Винт специальный М8 2

11 Гайка М8 2

12 Колесо 2
