Инструкция по эксплуатации

Бытовой дистиллятор “СОЮЗ”

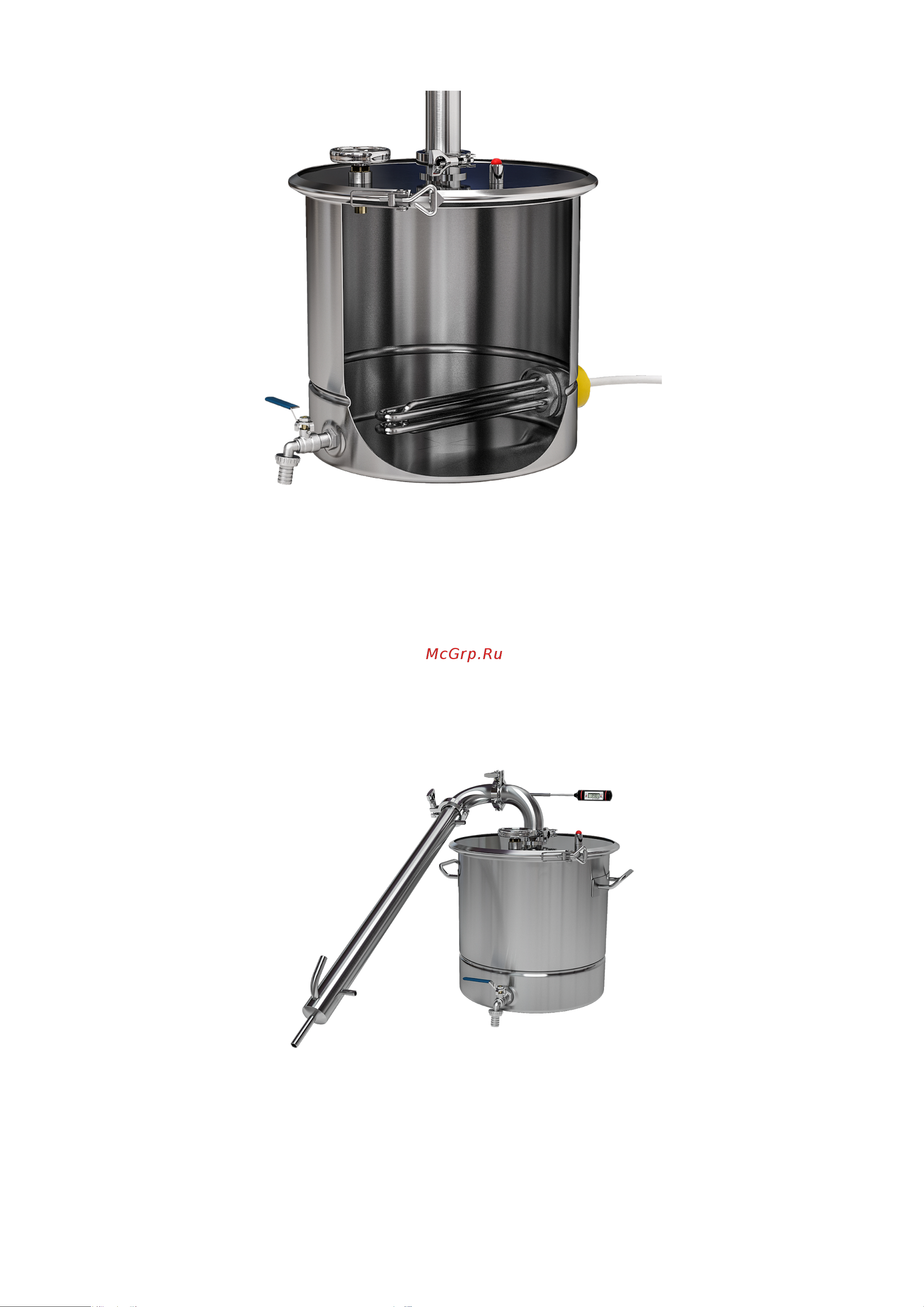

Рис. 4 — перегонный куб «СОЮЗ» с установленным ТЭН

В данном руководстве рассмотрены основные режимы работы оборудования.

4.1 Режим Pot-still (потстил)

В режиме потстилл аппарат собирается следующим образом (Рис. 5);

- холодильник, колено и колено со штуцером соединяются друг с другом таким образом, чтобы колено

со штуцером и холодильник крепились под небольшим углом относительно друг друга, электронный

термометр помещается в штуцер колена;

- все вышеперечисленные узлы соединяются с помощью кламповых соединений через малые

прокладки;

- получившаяся конструкция крепится к крышке-фланцу или съемной крышке для модели «СОЮЗ ».

Рис. 5 — Сборка системы в режиме Pot-still

Работа в данном режиме происходит следующим образом:

- в куб наливается исходный продукт. Запрещено заливать слишком много жидкости, рекомендуемый

объем не более 65-75% от полной вместимости бака;

- правильно собранную система через прокладку устанавливается на куб (гайки-барашки плотно

закручиваются, хомут — крепко зажимается);

- холодная вода подводится к нижнему штуцеру холодильника (тот, что ближе к штуцеру отбора);

- отвод воды производится через верхний штуцер холодильника;

- куб устанавливается на плиту;
