Руководство по эксплуатации и техническому обслуживанию дизельного двигателя серии H

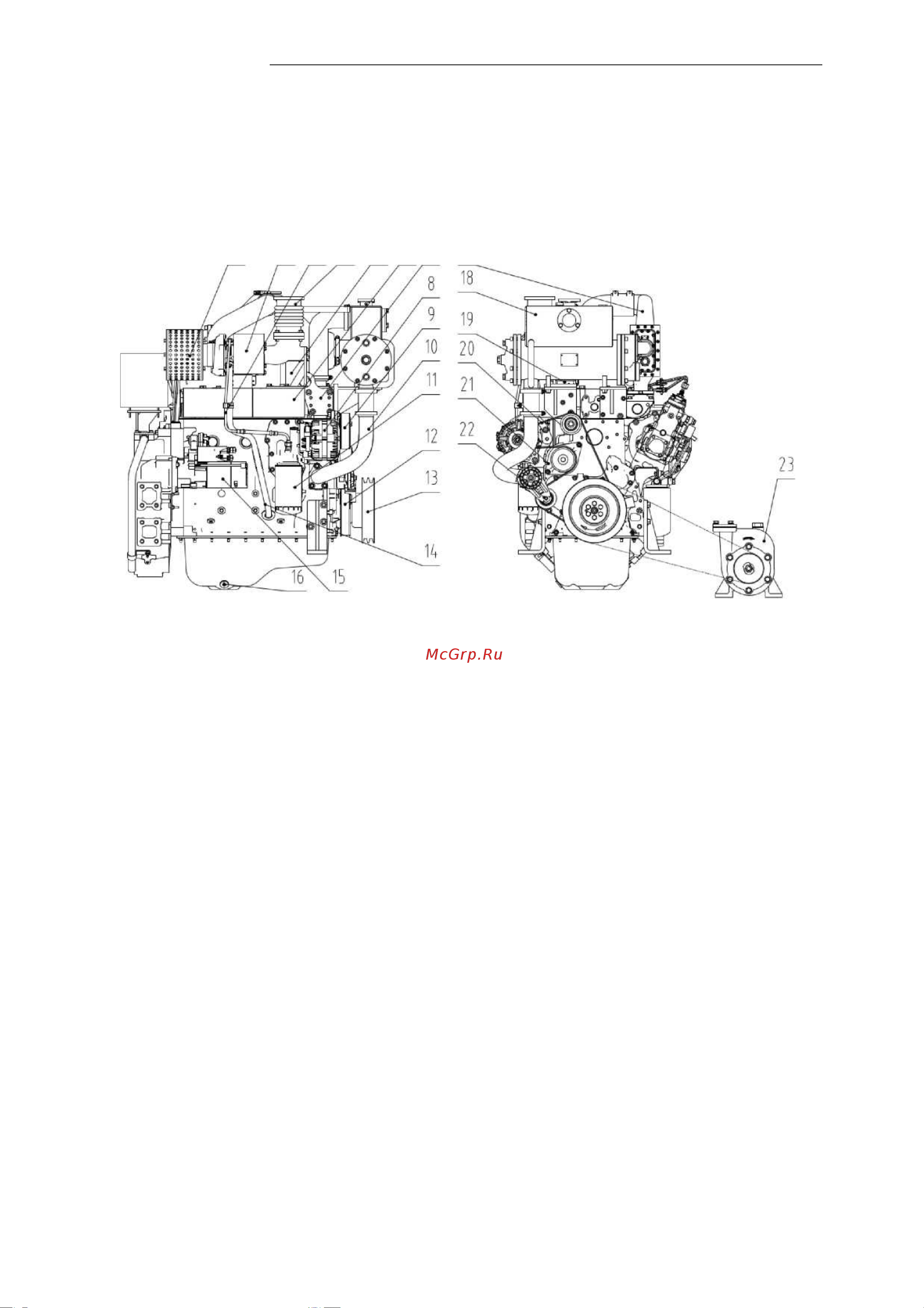

2.2.3 Дизельный двигатель SC4H для морских судов(4л)

1 2

3 4 5 6

Вид стороны выхлопа

1 Воздушный фильтр

4 Расширяющаяся труба

7 Передняя подъемная пластина

двигателя

10 Впускной трубопровод

охлаждающей жидкости

двигателя

13 Приводной шкив

16 Пробка сливного отверстия

для масла

19 Выпускной трубопровод для

охлаждающей жидкости

двигателя

22 Натяжитель ремня

2 Турбокомпрессор

5 Крышка клапана

8 Генератор переменного тока

11 Масляный фильтр

14 Возвратный маслопровод для

турбокомпрессора

17 Интеркулер

20 Приводной ремень

23 Насос для технической воды

3 Масловпускной трубопровод

для турбокомпрессора

6 Выхлопной коллектор

9 Приводной шкив

12 Шкив коленвала

15 Пусковой мотор

18 Теплообменник

21 Водяной насос

Вид передней стороны
