Руководство по эксплуатации и техническому обслуживанию дизельного двигателя серии H
9

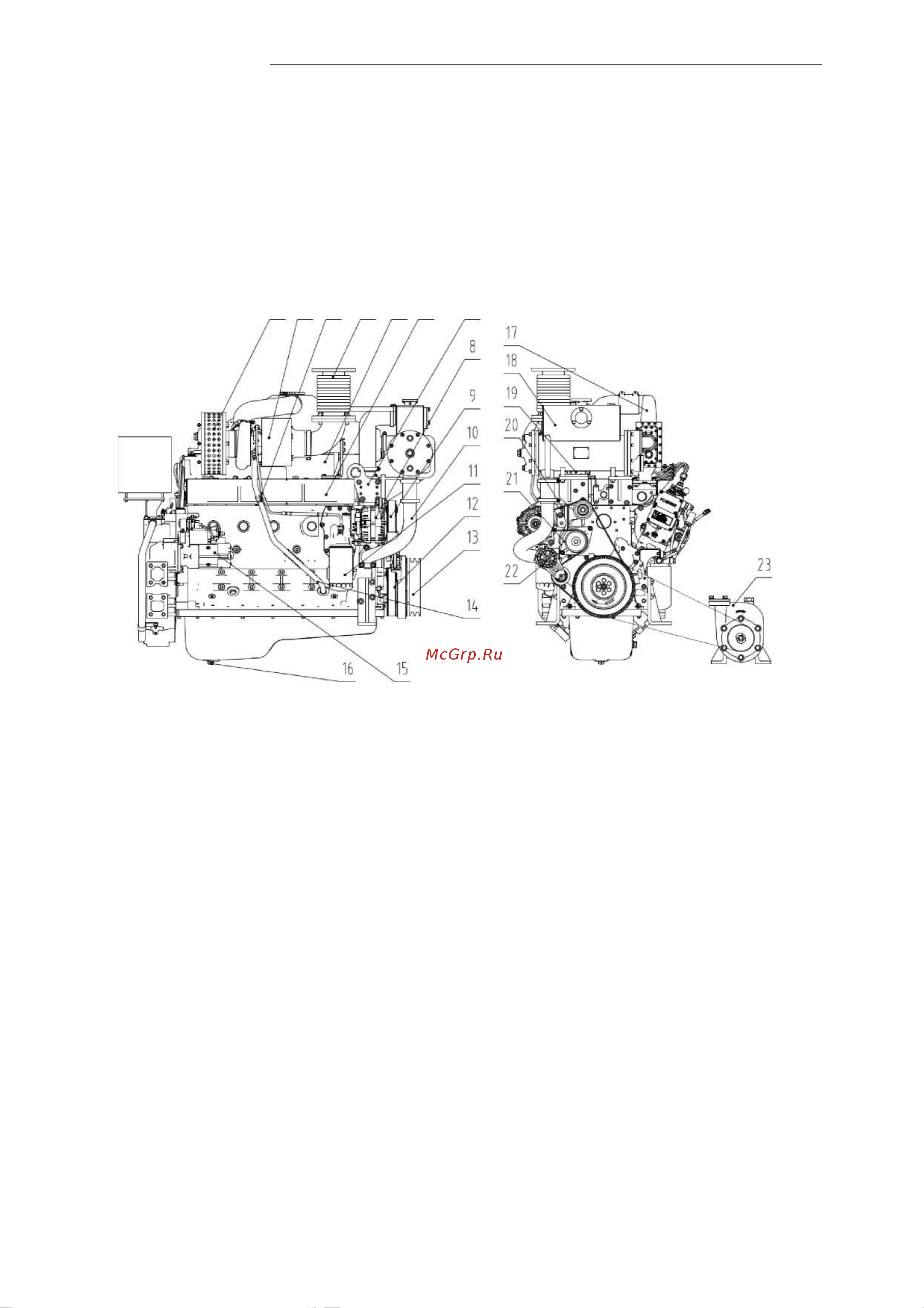

2.2.4 Дизельный двигатель SC7H для морских судов (7 л)
12 3 4 5 6 7
Вид стороны выхлопа
Вид передней стороны
1 Воздушный фильтр
4
Расширяющаяся труба
7
Передняя подъемная пластина
двигателя
10
Впускной трубопровод
охлаждающей жидкости двигателя
13
Приводной шкив
16
Пробка сливного отверстия для
масла
19
Выпускной трубопровод для
охлаждающей жидкости двигателя
22
Натяжитель ремня
2 Турбокомпрессор
5
Крышка клапана
8
Генератор переменного тока
11
Масляный фильтр
14
Возвратный маслопровод для
турбокомпрессора
17
Интеркулер
20
Приводной ремень
23
Насос для технической воды
3 Масловпускной
трубопровод для
турбокомпрессора
6
Выхлопной коллектор
9
Приводной шкив
12
Шкив коленвала
15
Пусковой мотор
18
Теплообменник
21
Водяной насос
