УСТАНОВКА НА КОТЕЛ

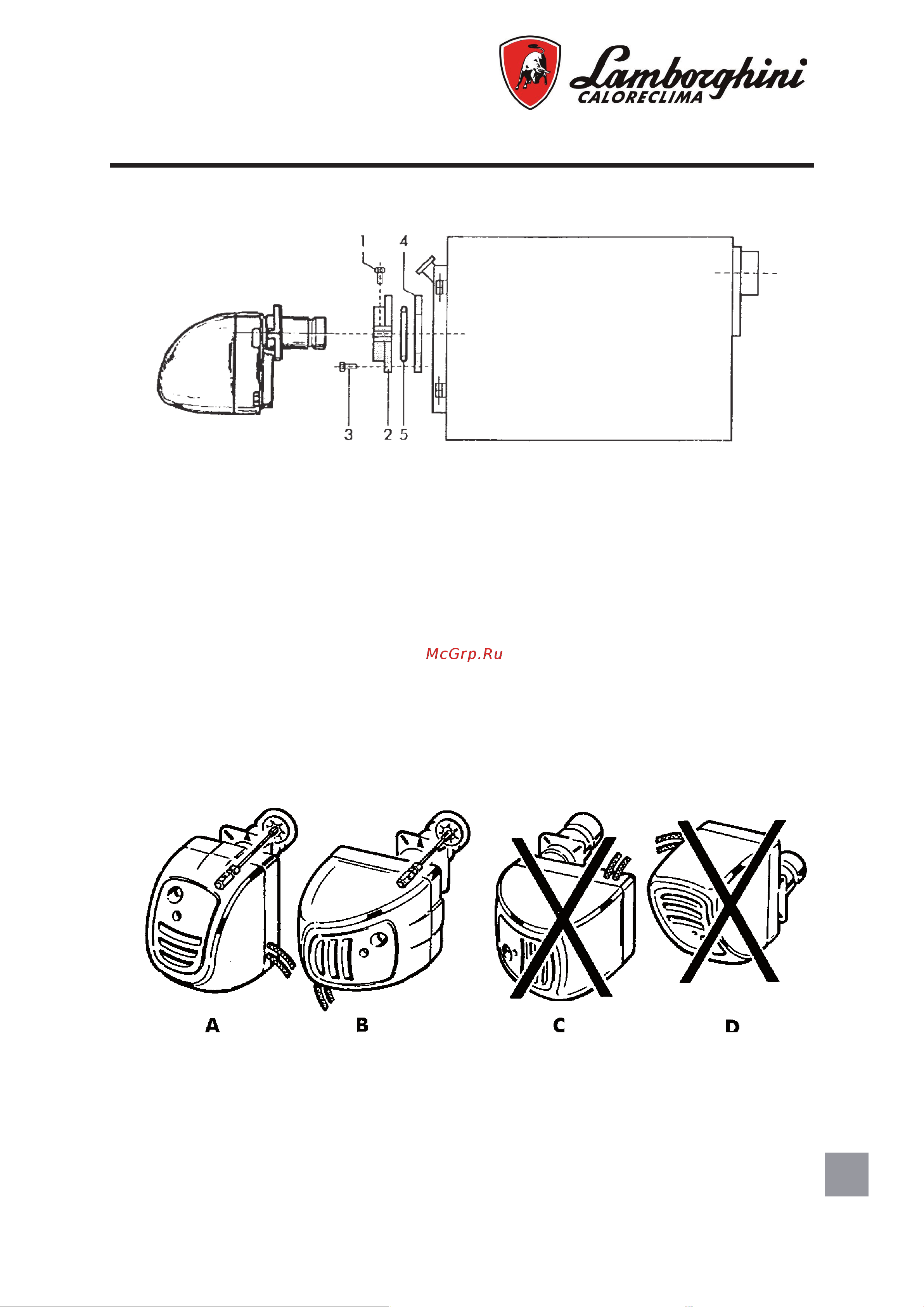

Прикрепить фланец 2 к котлу с помощью 4 винтов 3, вставив изоляционное

уплотнение 4 и возможный изоляционный шнур 5. Надеть горелку на фланец

таким образом, чтобы форсунка вошла в камеру сгорания в соответствии с

инструкциями изготовителя котла. Затянуть винт 1 для блокировки горелки..

РАСПОЛОЖЕНИЕ ГОРЕЛКИ

Рекомендуем устанавливать горелку на генератор тепла в положениях, указанных

на рисунках A и B. Избегать монтажа в положениях C и D, чтобы не препятствовать

работе противокапельного устройства трубки держателя форсунки и, прежде

всего, для обеспечения корректной регулировки положения воздушной заслонки

и ее моментального закрытия при выключении горелки.

ВАЖНО: при установке горелки в положении B необходимо повернуть на 60°

трубку держателя форсунки таким образом, чтобы имеющаяся на трубке отметка

была направлена вверх. Затем зафиксировать горелку с помощью винта и

прикрепить крепежную пластину с помощью двух верхних винтов.
