Устройство и комплектность прибора

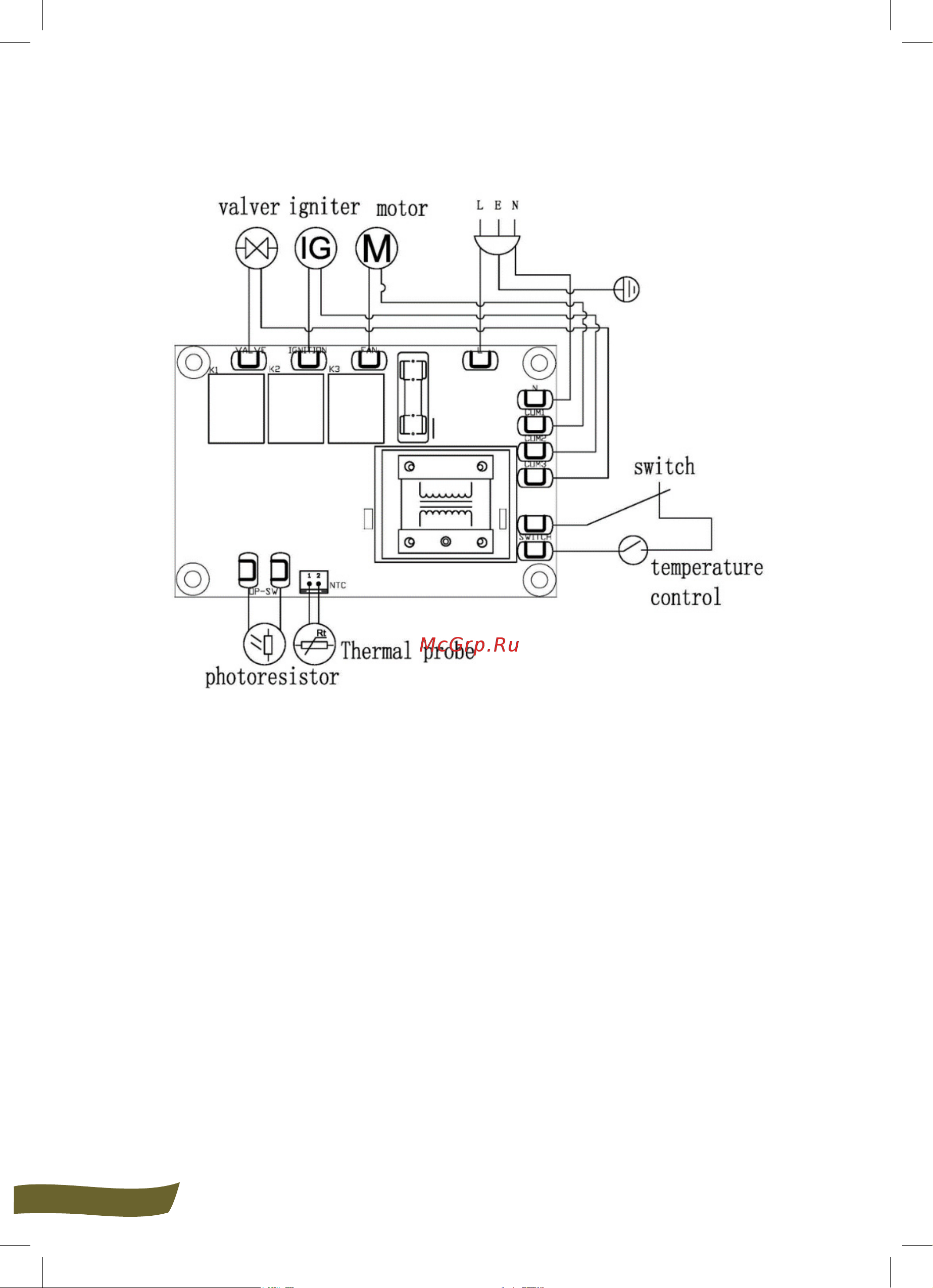

Электрическая схема подключения (для моделей LHD-10, LHD-20)

Рис. 4. ДлямоделейLHD-10,LHD-20

Установите ролики и стойки для труб

1.УстановитероликовыйкронштейнIподтопливныйбакCизафиксируйте

еговинтомM5*12JигайкойM5D,вставьтероликовыйвалKвроликовый

кронштейнIизакрепитеегоустановочнымштифтом(какпоказанонари-

сунке).

2. Вставьте ручнуюраспорку G роликаввалKролика и зафиксируйте ее

гайкамиM8F,азатемустановитекрышкуроликаE.

3.УстановитетрубнуюстойкуAподтопливныйбакCизафиксируйтееевин-

томM5*35BигайкойM5D.
