ЗАЗЕМЛЕНИЕ

ВНИМАНИЕ! Категорически запрещается исполь-

зовать генераторную установку без заземления!

Работы по заземлению регламентируются согласно ГОСТ

12.1.030–81 Системы стандартов безопасности труда (ССБТ)

«Электробезопасность. Защитное заземление. Зануление». Цель

защитного заземления — снизить до безопасной величины на-

пряжение относительно земли на металлических частях гене-

раторной установки. Все элементы заземляющего устройства

соединяются между собой при помощи сварки, места сварки

покрываются битумным лаком во избежание коррозии. Допу-

скается присоединение заземляющих проводников при помощи

болтов. Для устройства заземления на открытой местности необ-

ходимо использовать один из следующих заземлителей:

• Металлический стержень диаметром не менее 15 мм длиной

не менее 1500 мм.

• Металлическую трубу диаметром не менее 50 мм длиной не

менее 1500 мм.

• Лист оцинкованного железа размером не менее 1000х500 мм.

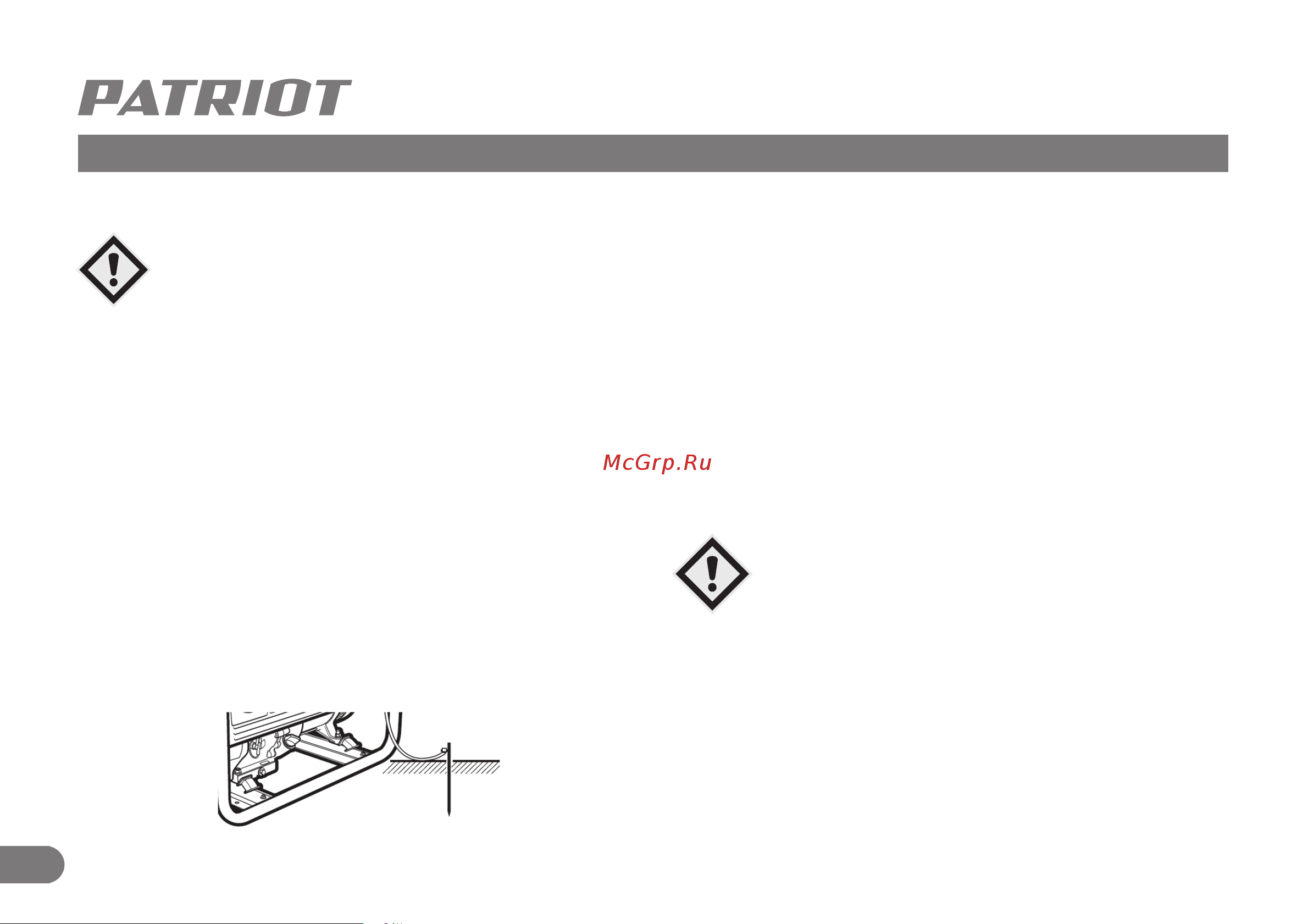

Любой заземлитель должен быть погружен в землю до влажных

слоев грунта (Рис. 3). На заземлителях должны быть оборудованы

зажимы или другие устройства, обеспечивающие надежное кон-

тактное соединение провода заземления с заземлителем. Проти-

воположный конец провода соединяется с клеммой заземления

генератора. Сопротивление контура заземления должно быть не

более 4 Ом, причем контур заземления должен располагаться в

непосредственной близости от генератора. При использовании

генератора на объектах, не имеющих контура заземления, в каче-

стве заземлителей запрещено использовать находящиеся в зем-

ле металлические трубы системы водоснабжения, канализации

или металлические каркасы зданий.

ВНИМАНИЕ! Категорически запрещается исполь-

зовать в качестве заземлителей трубопроводы

горючих и взрывчатых газов и жидкостей! Во всех

случаях работа по заземлению должна проводить-

ся специалистом!

Рис.3
