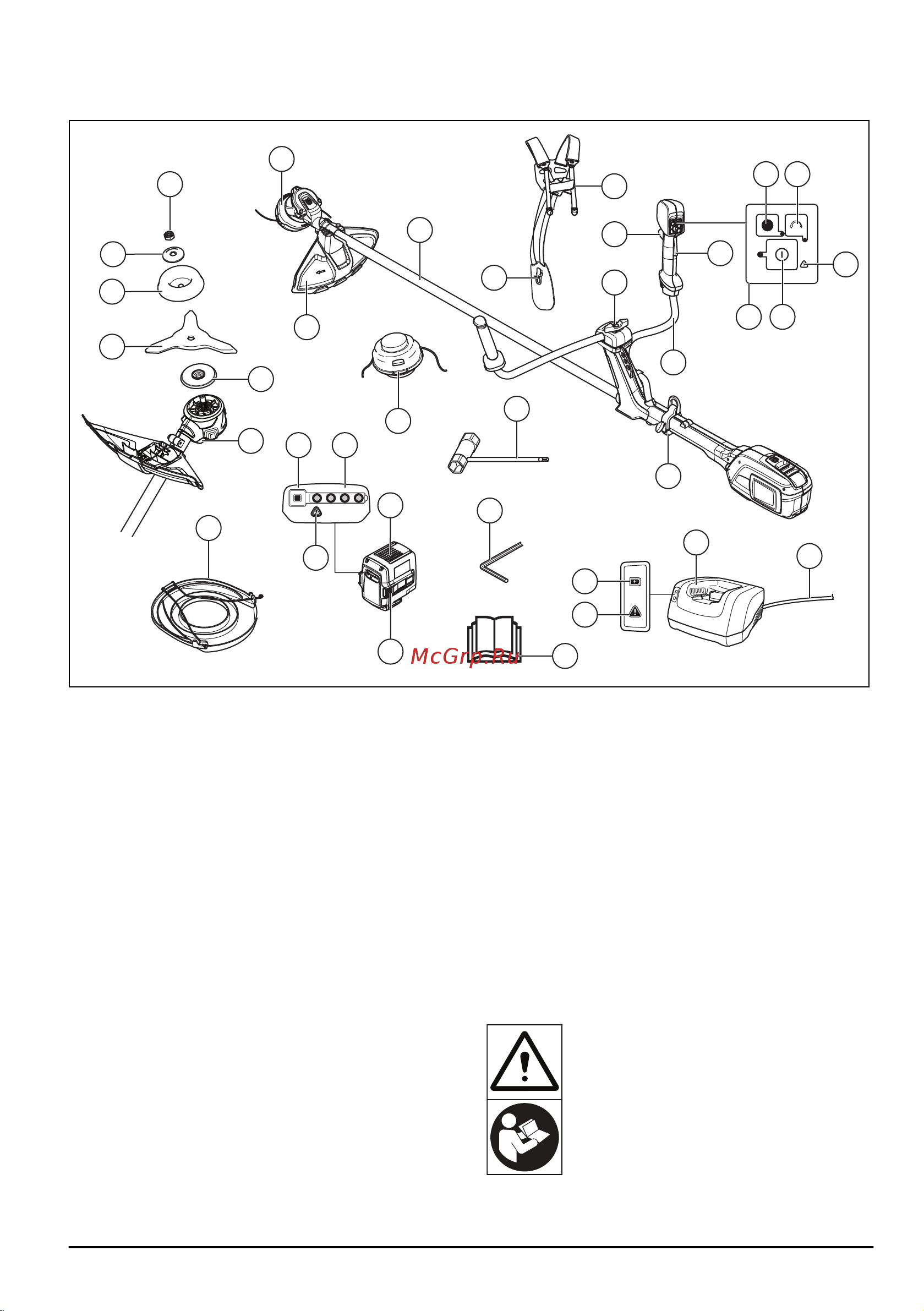

Обзор изделия

3

29

28

27

26

30

22

21

25

13

24 23

20

16

15

17

17

32

13

8

5

9

4

7

14

10

6

19

18

1

2

31

11 12

33

1. Головка триммера

2. Щиток режущего оборудования

3. Штанга

4. Устройство быстрого расцепления оснастки

5. Оснастка, набедренный щиток

6. Регулировка рукоятки

7. Рукоятка

8. Переключатель

9. Стопор переключателя

10. Кнопочная панель

11. Кнопка SavE

12. Кнопка переключения направления вращения

13. Предупреждающий индикатор (светодиодный

индикатор ошибки)

14. Кнопка запуска и останова

15. Шнур

16. Зарядное устройство

17. Индикатор включения и предупреждающий

индикатор (светодиодный индикатор ошибки)

18. Шестигранный ключ на 4 мм

19. Торцевой ключ

20. Головка триммера

21. Кнопки извлечения аккумулятора

22. Аккумулятор

23. Состояние аккумулятора

24. Кнопка-индикатор аккумулятора

25. Транспортировочный щиток

26. Отверстие для стопорного штифта,

шестигранный ключ на 4 мм

27. Ведущий диск

28. Нож

29. Опорный колпак

30. Опорный фланец

31. Контргайка

32. Руководство по эксплуатации

33. Петельная рукоятка

Условные обозначения на

изделии

ПРЕДУПРЕЖДЕНИЕ! Данное изделие

может представлять опасность!

Небрежная или неправильная

эксплуатация может привести к тяжелым

травмам пользователя или других лиц.

Крайне важно внимательно прочитать

руководство по эксплуатации. Перед

началом эксплуатации изделия

внимательно прочитайте руководство по

757 - 001 - 24.10.2018 3
