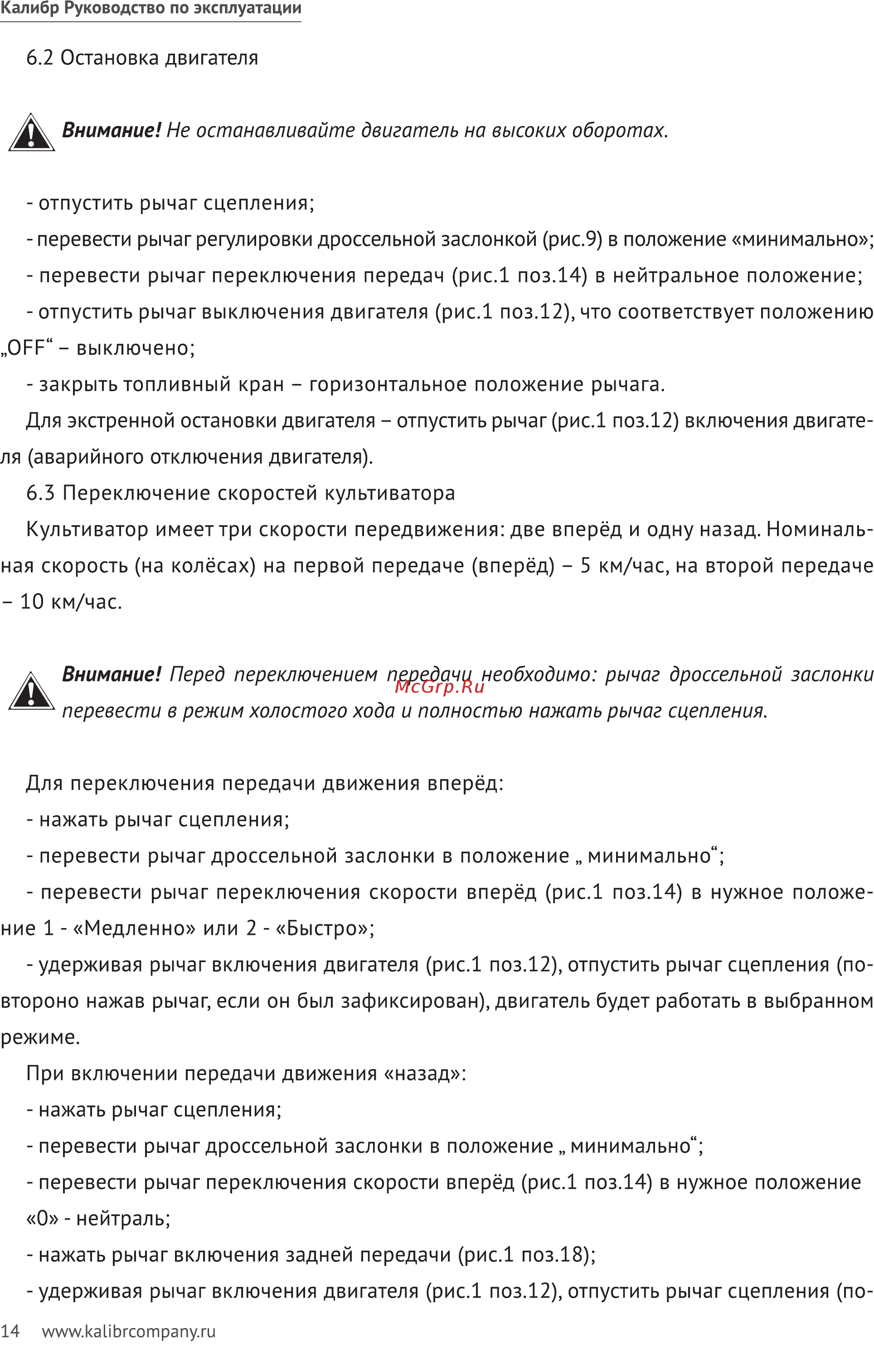

Калибр Руководство по эксплуатации 6 2 Остановка двигателя А Внимание Не останавливайте двигатель на высоких оборотах отпустить рычаг сцепления перевести рычаг регулировки дроссельной заслонкой рис 9 в положение минимально перевести рычаг переключения передач рис 1 поз 14 в нейтральное положение отпустить рычаг выключения двигателя рис 1 поз 12 что соответствует положению OFF выключено закрыть топливный кран горизонтальное положение рычага Для экстренной остановки двигателя отпустить рычаг рис 1 поз 12 включения двигате ля аварийного отключения двигателя 6 3 Переключение скоростей культиватора Культиватор имеет три скорости передвижения две вперёд и одну назад Номиналь ная скорость на колёсах на первой передаче вперёд 5 км час на второй передаче 10 км час Внимание Перед переключением передачи необходимо рычаг дроссельной заслонки перевести в режим холостого хода и полностью нажать рычаг сцепления Для переключения передачи движения вперёд нажать рычаг сцепления перевести рычаг дроссельной заслонки в положение минимально перевести рычаг переключения скорости вперёд рис 1 поз 14 в нужное положе ние 1 Медленно или 2 Быстро удерживая рычаг включения двигателя рис 1 поз 12 отпустить рычаг сцепления по вторено нажав рычаг если он был зафиксирован двигатель будет работать в выбранном режиме При включении передачи движения назад нажать рычаг сцепления перевести рычаг дроссельной заслонки в положение минимально перевести рычаг переключения скорости вперёд рис 1 поз 14 в нужное положение 0 нейтраль нажать рычаг включения задней передачи рис 1 поз 18 удерживая рычаг включения двигателя рис 1 поз 12 отпустить рычаг сцепления по14 www kalibrcompany ru
