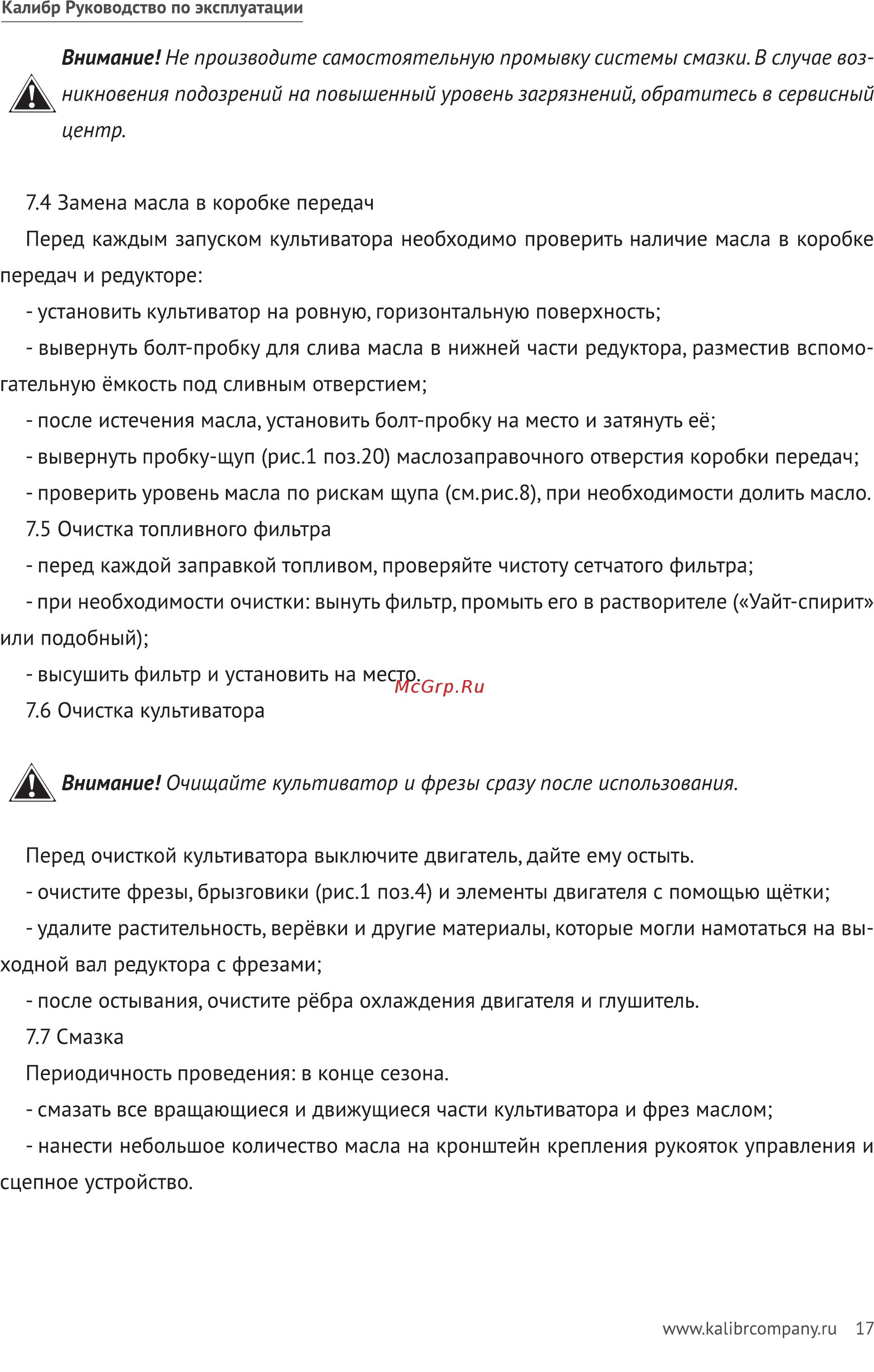

Калибр Руководство по эксплуатации Внимание Не производите самостоятельную промывку системы смазки В случае возА никновения подозрений на повышенный уровень загрязнений обратитесь в сервисный центр 7 4 Замена масла в коробке передач Перед каждым запуском культиватора необходимо проверить наличие масла в коробке передач и редукторе установить культиватор на ровную горизонтальную поверхность вывернуть болт пробку для слива масла в нижней части редуктора разместив вспомо гательную ёмкость под сливным отверстием после истечения масла установить болт пробку на место и затянуть её вывернуть пробку щуп рис 1 поз 20 маслозаправочного отверстия коробки передач проверить уровень масла по рискам щупа см рис 8 при необходимости долить масло 7 5 Очистка топливного фильтра перед каждой заправкой топливом проверяйте чистоту сетчатого фильтра при необходимости очистки вынуть фильтр промыть его в растворителе Уайт спирит или подобный высушить фильтр и установить на место 7 6 Очистка культиватора Внимание Очищайте культиватор и фрезы сразу после использования Перед очисткой культиватора выключите двигатель дайте ему остыть очистите фрезы брызговики рис 1 поз 4 и элементы двигателя с помощью щётки удалите растительность верёвки и другие материалы которые могли намотаться на вы ходной вал редуктора с фрезами после остывания очистите рёбра охлаждения двигателя и глушитель 7 7 Смазка Периодичность проведения в конце сезона смазать все вращающиеся и движущиеся части культиватора и фрез маслом нанести небольшое количество масла на кронштейн крепления рукояток управления и сцепное устройство www kaLibrcompany ru 17
