работать, а пламя погасло. Заправка в ходе работы может стать причиной

пожара.

4. Перед использованием устройства необходимо убедиться, что напряжение и

частота в сети питания на месте использования соответствуют требованиям,

указанным в паспортной табличке.

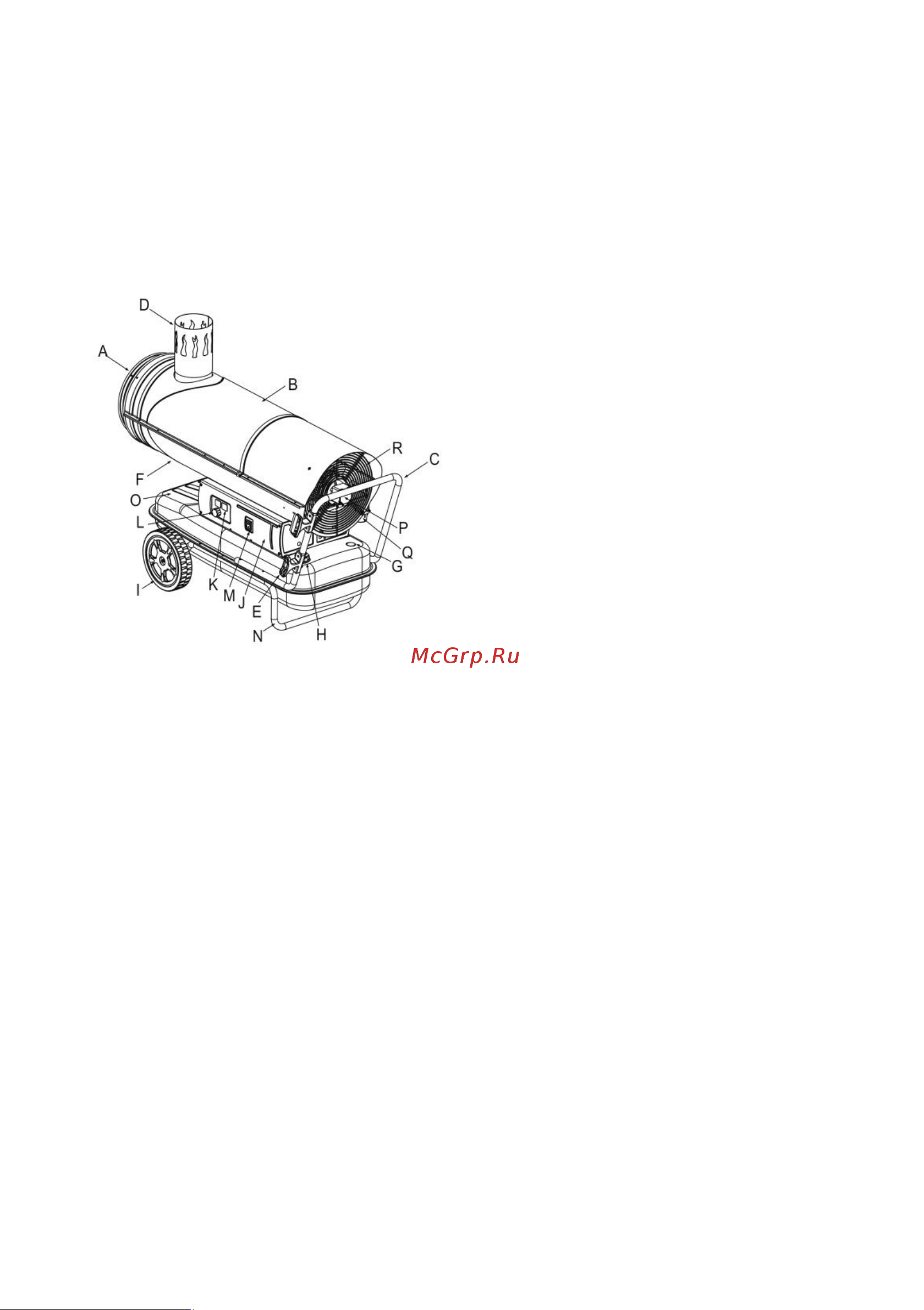

Конструкция пушки

A. Выпускная труба горячего воздуха B. Верхний кожух C. Задняя ручка D.

Выхлопная труба E. Держатель провода F. Нижний кожух G. Указатель уровня

топлива H. Крышка топливного бака I. Колесо J. Боковая крышка K. Цифровой

индикатор температуры L. Регулятор термостата M. Выключатель N. Нижний

трубчатый каркас O. Топливный бак P. Топливный фильтр Q. Насос высокого

давления R. Защитная сетка.

Монтаж колес и трубчатого каркаса.

1. Вставить ось колеса в соответствующее отверстие нижнего трубчатого каркаса,

установить втулку G на обоих концах, надеть колесо F на ось колеса H, надеть

колпак колеса E.

2. Поставить корпус пушки на нижний трубчатый каркас B, убедиться, что 4

отверстия рамки рукоятки сориентированы по соответствующим 4 отверстиям

на нижнем трубчатом каркасе.

3. Вставить болты J в отверстия, разместить плоские шайбы D под нижней рамой

B и затянуть шестигранный болт C.

4. Вставить другие болты в соответствующие отверстия и затянуть их с помощью

отвертки аналогичным образом.
