вертикально соединитель 2, в боковой отвод пульсатор 6. При установке

проследите, чтобы крышка пульсатора 10 (рис. 9) оказалась снизу. Патрубок с

пульсатором наденьте на отвод крышки. Подсоедините один конец шланга

переменного вакуума 4 (рис. 4) к корпусу пульсатора, второй к распределителю

коллектора 2 (рис. 7). К корпусу коллектора 6 (рис. 7) подсоедините молочный

шланг 5 (рис. 4), второй конец шланга оденьте на прозрачную вставку 4 (рис. 5).

Для облегчения сборки концы шлангов смочите в воде.

6.3 Соедините рукоятку 6 (рис. 1) с рамой при помощи болтов и гаек.

6.4 Соедините собранную доильную аппаратуру с вакуумной установкой. Для чего

наденьте шланг магистральный на штуцер для подсоединения доильной

аппаратуры 3 (рис. 1), второй конец шланга подсоедините к соединителю 2 (рис.

5) на крышке доильного ведра.

Соединение «Тандем» выполните согласно приложению 1.

6.5 Подключите вакуумную установку к электрической сети (вставьте вилку шнура

в розетку). Нажав на клавишу выключателя «I», запустите изделие.

6.6 Зафиксируйте клапан коллектора 5 (рис. 7) в положении 3 (рис. 8).

6.7 Поворотом регулировочного болта 4 (рис. 2) доведите вакуумметрическое

давление в системе агрегата доильного до 0,48±0,01 кгс/см

и зафиксируйте

гайкой поз. 2 (рис. 2).

Внимание! Превышение вакуумметрического давления приведет к

набуханию нижней части соска и как следствие ─ к остановке дойки.

6.8 Убедитесь в отсутствии посторонних подсосов. Подсос воздуха должен быть

только через отверстие Ø6 вакуум-регулятора (рис. 2). В таком положении

пульсатор 6 (рис. 5) должен начать работу (четко слышимые щелчки с частотой

пульсаций 61±5 пульс/мин). Регулировка пульсатора выполняется винтом 9 (рис.

9).

6.9 Убедитесь в наличии пульсаций сосковой

резины, для чего возьмите подвесную часть

доильного аппарата, как показано на рис. 11

(доильные стаканы свисают). Клапан

коллектора переместить в положение 1 (рис.

8). Каждый доильный стакан по очереди

поставьте в вертикальное положение

(головкой вверх) и, вставив в него большой

палец руки, убедитесь в наличии пульсаций

сосковой резины.

6.10 Выключите вакуумную установку, нажав

на клавишу выключателя «0». Повесьте

доильную аппаратуру на крючок крышки ведра

или рамы установки.

Агрегат доильный готов к работе.

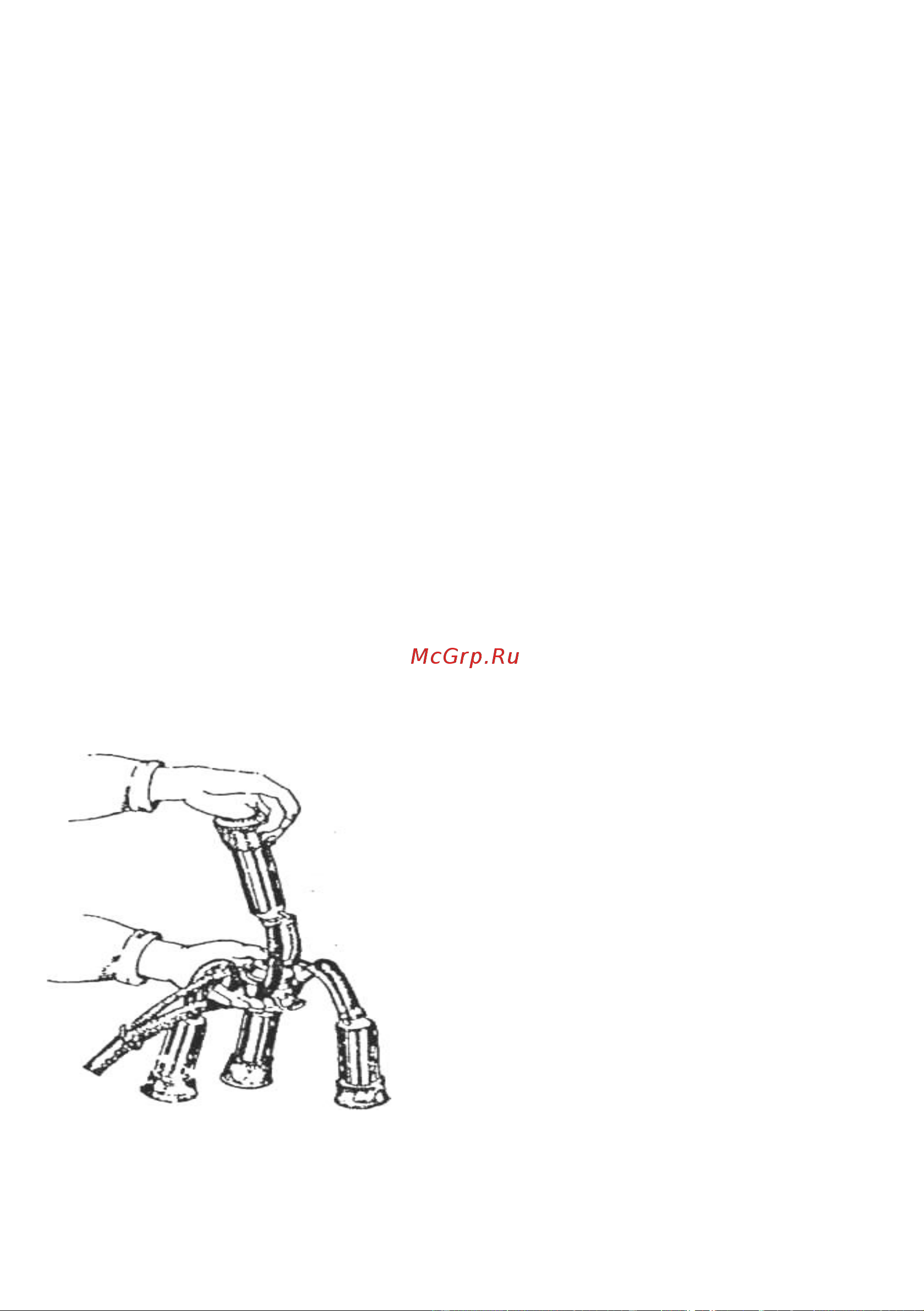

Рис. 11 Проверка пульсации
