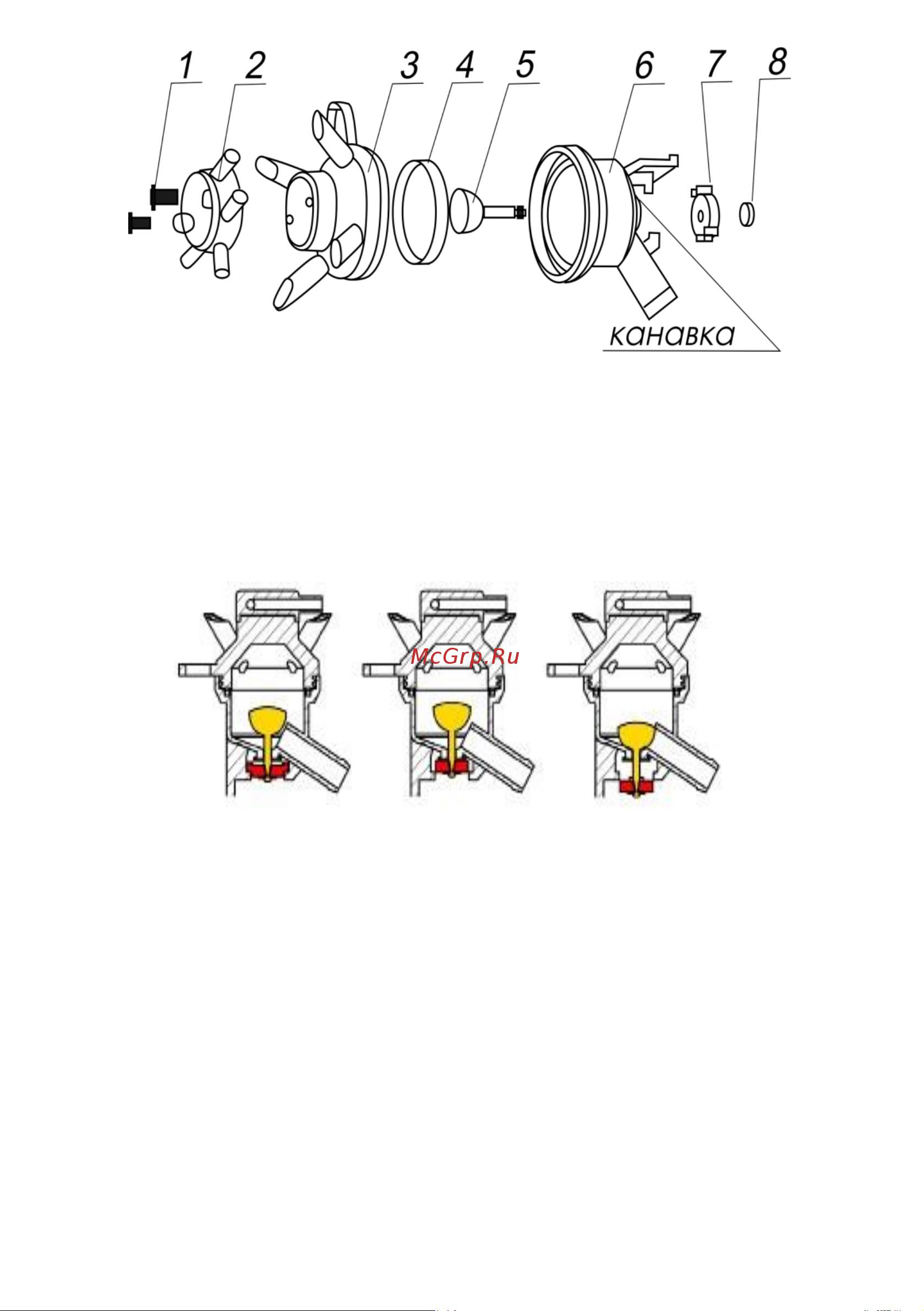

1. Винт М6х16 (2 шт)

2. Распределитель

3. Корпус

4. Прокладка

5. Клапан

6. Корпус

7. Шайба

8. Шайба упорная

Рис. 7 Устройство коллектора

1. во время промывки

(шайбу 7 утопить и

повернуть до фиксации,

клапан 5 открыт)

2. во время доения

(шайбу 7 утопить,

нажав пальцем, под

действием вакуума

шайба зафиксируется,

клапан 5 открыт)

3. перед одеванием

стаканов на вымя или

при их снятии (шайбу

7 вытянуть, клапан 5

закрыт)

Рис. 8 Положения клапана и шайбы коллектора
