6. Настройка и регулировка
Общие указания:
Работы по настройке и
регулировке можно проводить
только после защиты станка от
непреднамеренного включения,
вынув штепсель из розетки.
6.1 Установка резца и сверла
Откройте дверцу (А, Рис. 11).

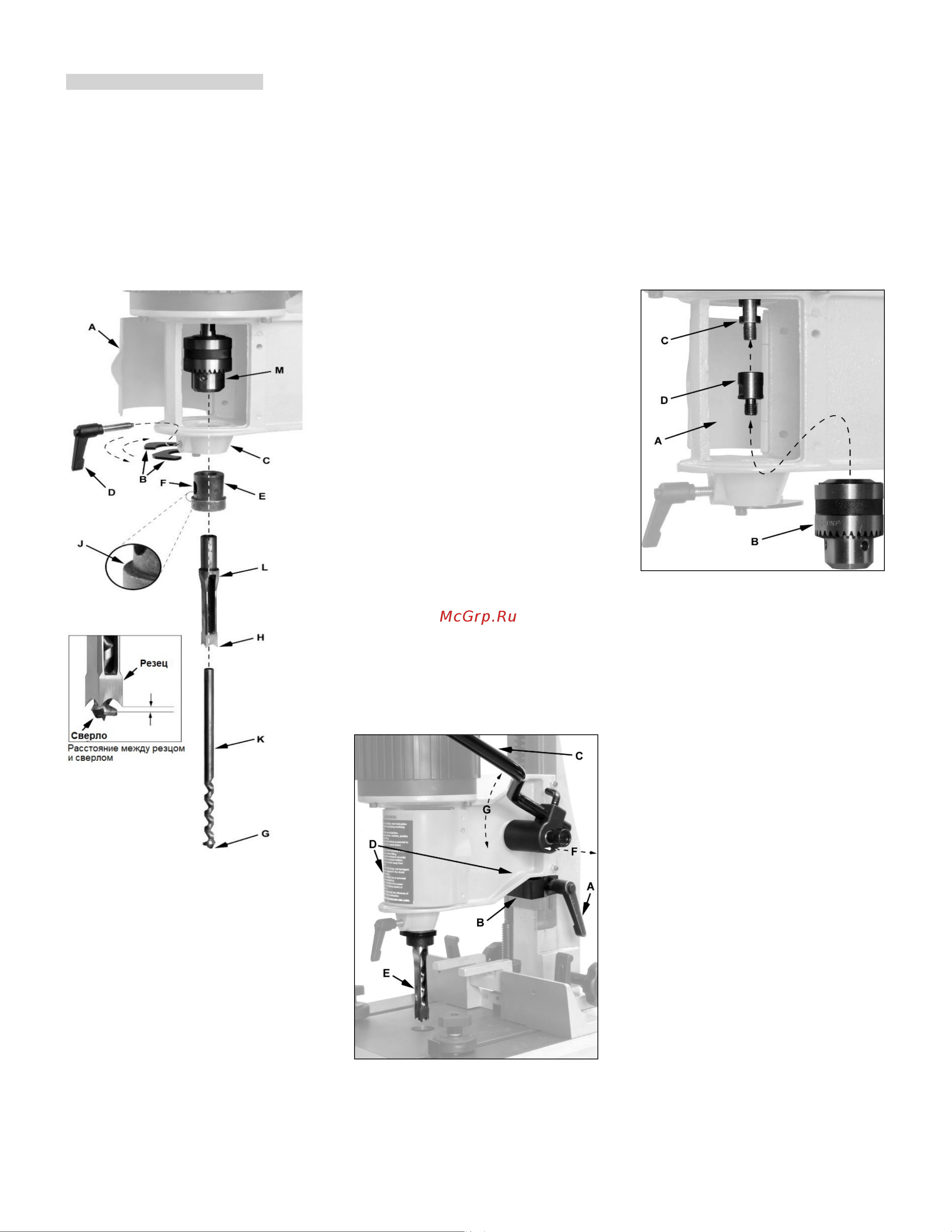

Рис. 11
Отведите от головки станка (C) две
прокладки (В).
Ослабьте запорную ручку (D).
Установите оправку для резца (Е)
отверстием вперед.
Величина зазора между сверлом и
резцом зависит от размера резца.
Положение резца выставляется с
помощью прокладок (В).
Заведите на место прокладку.
Для резцов размером до 12 мм
используйте только верхнюю
прокладку.
Для резцов размером более 12 мм
используйте обе прокладки.
Внимание:
Резцы очень острые!
Во избежание травм при работе с
резцами будьте предельно
осторожны.
Вставьте резец вместе со сверлом.
Установите сверло (K) в резец (L).
Затем вставьте собранный
инструмент через оправку (Е),
проталкивая его до конца вверх.
Затяните патрон (М).
Уберите прокладки.
Ослабьте винт, прижмите резец к
оправке и снова затяните винт (D).
Эти действия обеспечат
необходимое расстояние между
режущими кромками резца и сверла.
ПРИМЕЧАНИЕ:
Паз резца должен быть обращен
либо вправо, либо влево. В процессе
работы паз обеспечивает выход
стружки.
Резец должен быть установлен
параллельно заготовке.
6.2 Регулировка упора глубины
Опустите головку (D, Рис. 12) так,
чтобы резец (Е) оказался на отметке
нужной глубины обработки.
Рис. 12
Затяните запорную ручку (А).
6.3 Установка удлинения патрона
Если вы собираетесь работать
сверлом с укороченным хвостовиком,
то понадобится установка удлинения
патрона (D, Рис. 13).
Установите 12 мм гаечный ключ с
открытым зевом на шпиндель
двигателя (С) и открутите патрон (В)
с помощью торцового ключа.
Присоедините удлинение к патрону и
установите патрон на место.
Рис. 13
6.4 Регулировка положения
рукоятки управления
Рукоятку управления можно
установить под более удобным
углом.
Вытяните втулку (F, Рис. 12) из
головки станка и установите ее под
нужным углом.
6.5 Поворот колонны
Выкрутите из основания станка
четыре винта с внутренним
шестигранником (С, Рис. 14) и
поверните колонну вместе с
головкой (А) на 180°.
Поворот головки даст возможность
нарезать паз в крупной заготовке вне
зоны станка.
