Масса 195/240 кг

III. КОНСТРУКЦИЯ И ПРИНЦИПЫ РАБОТЫ

1. Конструкция станка включает в себя: основание, рабочий стол, колонну, подвижную

пластину, крепление оправки, редуктор, электродвигатель и другие части.

2. Ходовой винт закреплён на рабочем столе и подвижной пластине (плите).

Маховики служат для быстрого и нормального перемещения, и выполнения нормальной

эксплуотации. В колонне находится кривошипно-шатунный механизм – передача идёт

через редуктор, от электромотора, на кривошипно-шатунный механизм. Максимальный

ход фрезы ограничен ходом кривошипно-шатунного механизма.

3. Ход рабочего стола является фиксированным. При обработке деталей необходимо

регулировать положение держателя фрезы в зависимости от размера деталей.

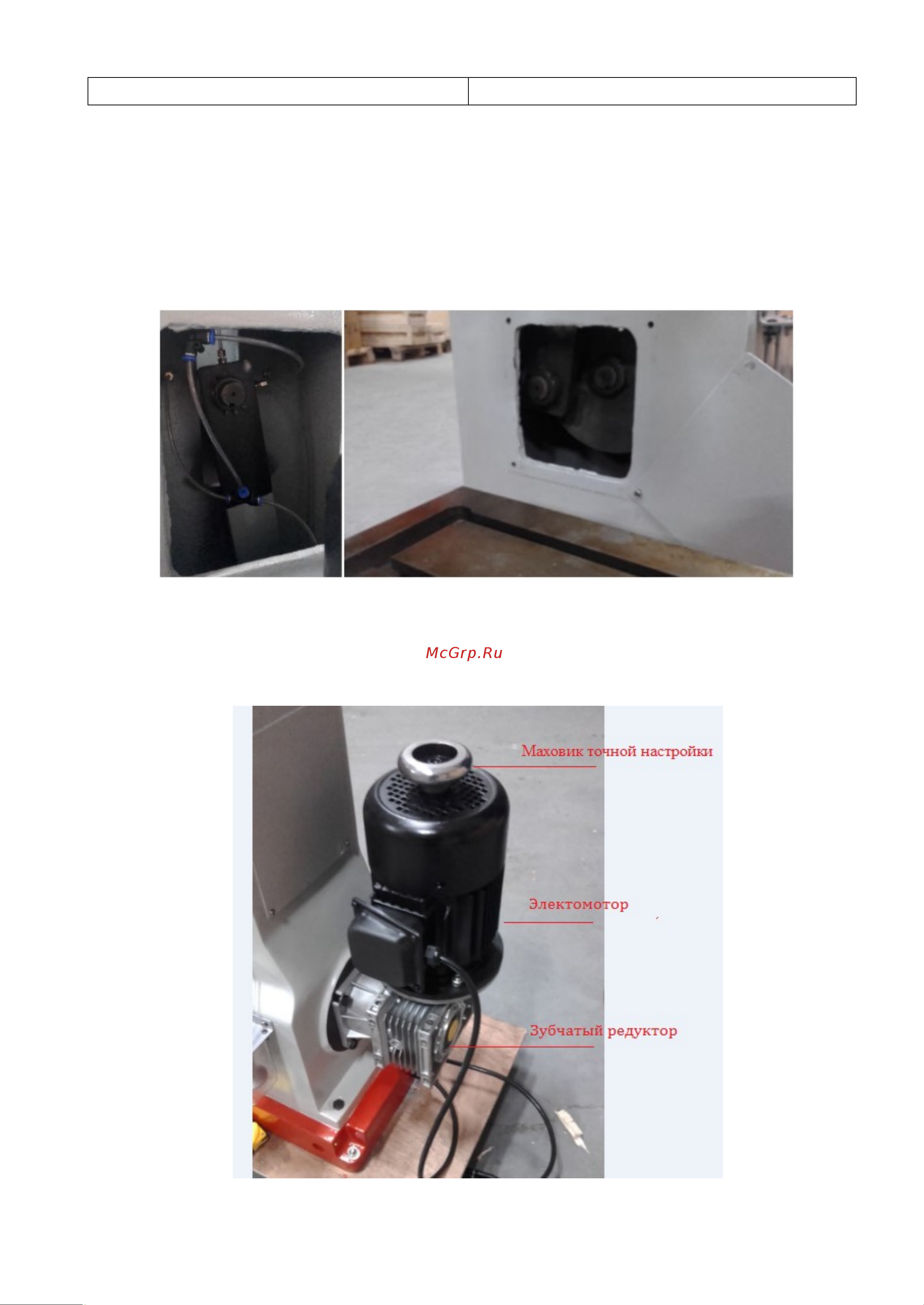

4. Со стороны двигателя имеется маховик точной настройки, который можно

использовать для наладки режущий инструмент и внести корректировку.

инструкция по эксплуатации долбежного станка STALEX мод. B5012
