Inside

1. ОБЩИЕ ДАННЫЕ

Дверной доводчик DL 100S предназначен для гидравлически контролируемого

закрывания двери.

1.1. Имеет две скорости закрывания в диапазонах:

• основная скорость в диапазонах от 120° до 20° с ФОП (от 175° до 20° без ФОП);

• скорость дохлопа от 20° до 0°.

1.2. Может использоваться для левого и правого направления открывания

дверей.

1.3. Морозоустойчивый. Диапазон рабочих температур от -35°С до +50°С.

1.4. Доводчик имеет усилие EN3 - для дверей шириной до 950 мм и весом до 65

кг.

1.5. Механизм фиксации двери в открытом положении (ФОП) позволяет

регулировать угол фиксации до 120° с ФОП (до 175° без ФОП).

1.6. Комплект поставки: корпус доводчика, направляющий профиль, рычаг,

механизм ФОП, торцевые заглушки (2 шт.), крепеж: винт потай М5×44 (6 шт.),

саморез потай 4,7×24 (6 шт.), винт крепления каретки М8×20 (1 шт.), винт

крепления тяги к доводчику М6×12 (1 шт.), шестигранный ключ Аллена

4 мм (1 шт.), декоративная крышка, декоративный колпачок, технический

паспорт изделия.

2. ПОСЛЕДОВАТЕЛЬНОСТЬ УСТАНОВКИ

2.1. Выбрать шаблон согласно вашему типу монтажа.

2.2. Разметить положение доводчика и скользящей тяги на дверном полотне и

дверной коробке. Приложить шаблон к двери и коробке, разметить отверстия

для сверления.

2.3. Просверлить размеченные отверстия для крепления доводчика и скользя-

щей тяги. Диаметр сверла должен соответствовать диаметру используемого

крепежа.

2.4. Присоединить рычаг к оси корпуса доводчика под углом 45°. Закрепить

винтом М6×18 мм с шайбой. На резьбе винта должна быть нанесена стопоря-

щая жидкость.

2.5. Закрепить корпус доводчика на двери, используя ранее просверленные

отверстия.

2.6. Вставить в направляющий профиль тяги каретку, торцевые заглушки и ФОП

(при использовании). Установить и закрепить собранный комплект направляю-

щего профиля на дверную коробку. ФОП должен быть расположен со стороны

петель.

2.7. Прикрепить рычаг к каретке винтом М8×12 мм.

2.8. Отрегулировать положение ФОП (при использовании) и зафиксировать

винтом.

2.9. Установить декоративный колпачок на ось доводчика с противоположной

стороны. Установить декоративную крышку на корпус доводчика.

4. ПРАВИЛА ЭКСПЛУАТАЦИИ

4.1. Не допускать ударов по корпусу доводчика при монтаже.

4.2. Не прикладывать усилия к оси и тяге доводчика, несовпадающие с

направлением их вращения.

4.3. Через две недели после начала эксплуатации протянуть весь крепёж.

4.4. Дверной доводчик закрывает дверь автоматически. Не допускается

приложение дополнительных усилий к двери.

4.5. Сезонная регулировка. При значительном изменении температуры

окружающего воздуха обязательно отрегулировать основную скорость и

скорость дохлопа. Как правило, эта операция проводится в начале зимнего и

летнего сезонов.

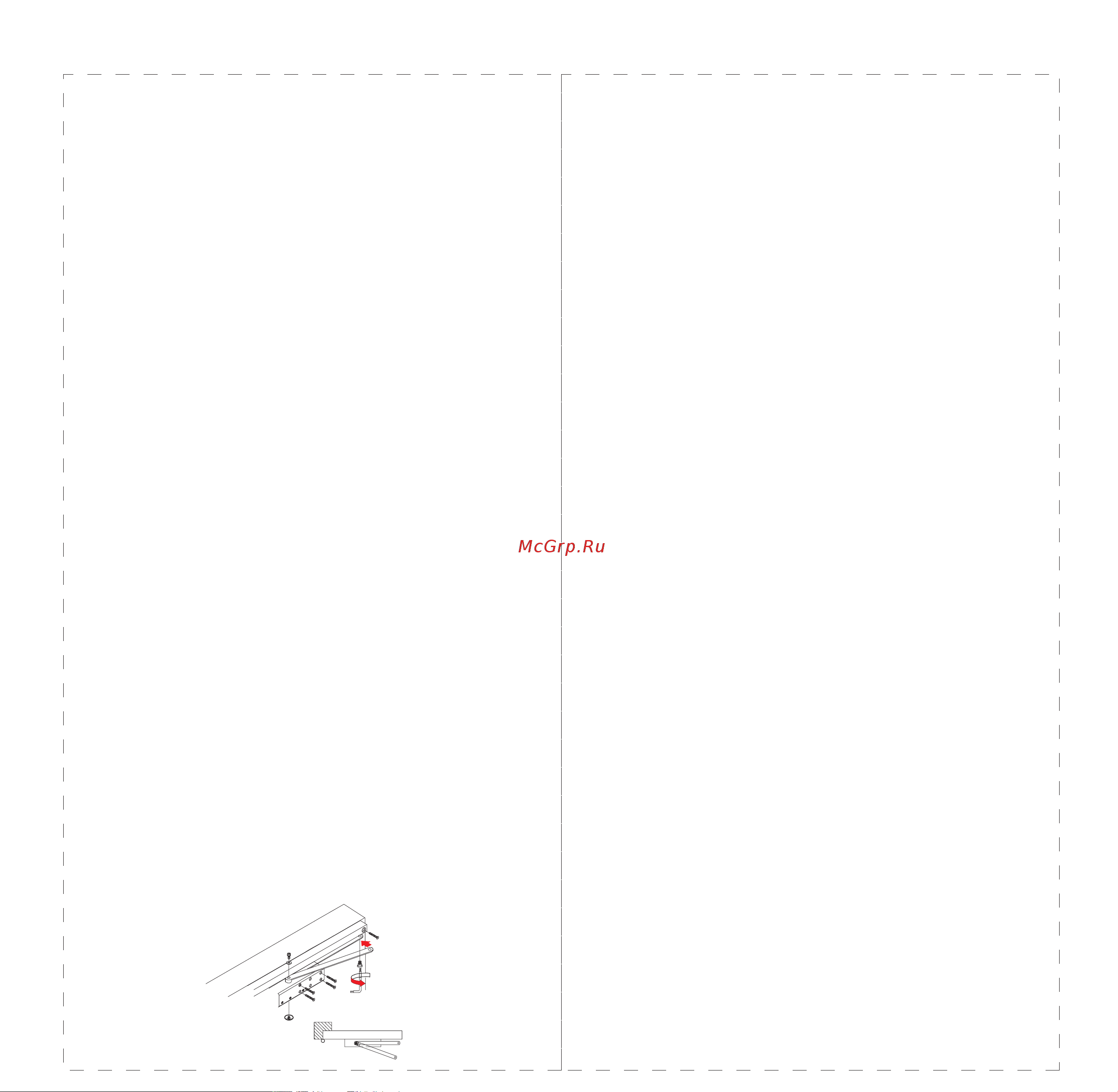

3. РЕГУЛИРОВКА ДОВОДЧИКА

3.1. Регулировка скоростей закрывания производится винтами 1 и 2. При

повороте против часовой стрелки скорость увеличивается, при повороте по

часовой стрелке скорость уменьшается.

3.2. Порядок регулировки (использовать самую «лёгкую» отвёртку):

• закрутить все регулировочные винты по часовой стрелке до упора;

• винт 1 плавно поворачивать против часовой стрелки, установить необходимую

скорость закрывания доводчика в диапазоне от 120° до 20°;

• винт 2 плавно поворачивать против часовой стрелки, установить необходимую

скорость дохлопа в диапазоне от 20° до 0°.

3.3. Отрегулировать угол фиксации в открытом положении:

- Ослабить винт, фиксирующий ФОП.

- Открыть дверь на выбранный угол фиксации в открытом положении.

- Затянуть винт, фиксирующий ФОП.

ВНИМАНИЕ!

При регулировке скорости контролируйте, чтобы регулировочные винты не

выступали из корпуса доводчика. Это может привести к потере масла и выходу

доводчика из строя.

5. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Компания «Дорлок» гарантирует исправную работу доводчика в температурном

диапазоне от -35°С до +50°С при соблюдении правил установки и эксплуатации,

указанных в настоящем техническом паспорте. Срок гарантии - 2 года.

Замена неисправного изделия производится при условии наличия документа об

оплате, полной комплектности, отсутствии следов вскрытия.

Гарантия не распространяется на изделия в случае нарушения правил установки

и эксплуатации, а также при наличии следов механических или термических

повреждений, которые могли вызвать выход доводчика из строя.

Производитель оставляет за собой право вносить изменения в

конструкцию данного изделия.
