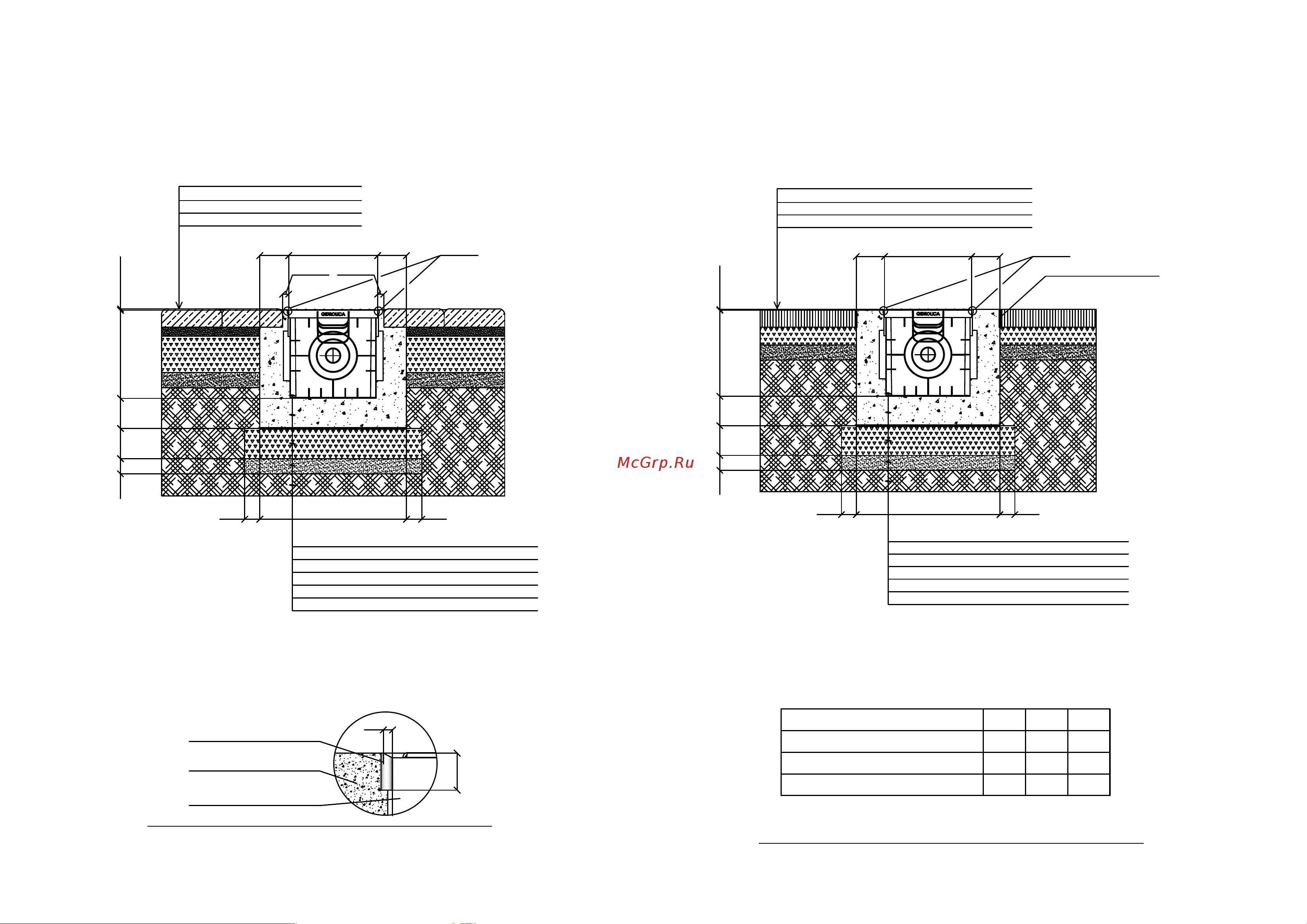

Схемы установки дождеприемника
Установка в брусчатое покрытие Установка в асфальтобетонное покрытие
С
300
С
min20min20
3-5300Н10050
Брусчатка
Цементопесчаная смесь
Песок (ГОСТ 8736-2014)
Щебенистые смеси (ГОСТ 25607-94)
50
50
300+2·С
Дождеприемник Gidrolica Point
Бетонная обойма , В25 F200 W6 ( ГОСТ 26633-2015)
Песок (ГОСТ 8736-2014)
Щебень, М400 ( ГОСТ 8267-93)
Гидроизоляционный материал (пергамин-2 слоя
)
Уплотненный грунт
Узел А
Схема установки пластикового дождеприемника в брусчатое покрытие ,
класс нагрузки А 15 - С250
С 300 С
3-5300Н10050
5050 300+2·С
Дождеприемник Gidrolica Point
Бетонная обойма , В25 F200 W6 ( ГОСТ 26633-2015)
Песок (ГОСТ 8736-2014)
Щебень, М400 ( ГОСТ 8267-93)
Гидроизоляционный материал (
пергамин-2 слоя
)
Уплотненный грунт
Узел А
Схема установки пластикового дождеприемника в асфальтобетонное
покрытие,
класс нагрузки А 15 - С250
Асфальтобетонное покрытие (показано условно)
Щебеночно-песчаная смесь (показано условно)
Песок (показано условно)
Уплотненный грунт (показано условно)
Битумно- полимерная
лента "Брит А "
20
5
Герметик (ГОСТ 25945)
Бетонная обойма
бетон В 25
Стенка пластикового
дождеприемника
Узел А
Класс нагрузки
Ширина бетонной обоймы, С, мм
Толщина бетонный обоймы , Н, мм
Класс бетонной подготовки
А15 В125 С250
80 100 100
100 100 150
В25 В25 В25
Таблица размеров бетонной обоймы
Примечание: при изменении класса бетона , размеры
бетонной обоймы будут меняться
С 300 С
min20min20
3-5300Н10050
Брусчатка
Цементопесчаная смесь
Песок (ГОСТ 8736-2014)
Щебенистые смеси (ГОСТ 25607-94)
5050 300+2·С
Дождеприемник Gidrolica Point
Бетонная обойма , В25 F200 W6 ( ГОСТ 26633-2015)
Песок (ГОСТ 8736-2014)
Щебень, М400 ( ГОСТ 8267-93)
Гидроизоляционный материал (пергамин-2 слоя
)
Уплотненный грунт
Узел А
Схема установки пластикового дождеприемника в брусчатое покрытие ,
класс нагрузки А 15 - С250
С
300 С
3-5300Н10050
50
50
300+2·С
Дождеприемник Gidrolica Point
Бетонная обойма , В25 F200 W6 ( ГОСТ 26633-2015)
Песок (ГОСТ 8736-2014)
Щебень, М400 ( ГОСТ 8267-93)
Гидроизоляционный материал (
пергамин-2 слоя
)
Уплотненный грунт
Узел А
Схема установки пластикового дождеприемника в асфальтобетонное
покрытие,
класс нагрузки А 15 - С250
Асфальтобетонное покрытие (показано условно)
Щебеночно-песчаная смесь (показано условно)
Песок (показано условно)
Уплотненный грунт (показано условно)
Битумно- полимерная
лента "Брит А "
20
5
Герметик (ГОСТ 25945)
Бетонная обойма
бетон В 25
Стенка пластикового
дождеприемника
Узел А
Класс нагрузки
Ширина бетонной обоймы, С, мм
Толщина бетонный обоймы , Н, мм
Класс бетонной подготовки
А15 В125 С250
80 100 100
100 100 150
В25 В25 В25
Таблица размеров бетонной обоймы
Примечание: при изменении класса бетона , размеры
бетонной обоймы будут меняться
С 300 С
min20min20
3-5300Н10050
Брусчатка
Цементопесчаная смесь
Песок (ГОСТ 8736-2014)
Щебенистые смеси (ГОСТ 25607-94)
5050 300+2·С
Дождеприемник Gidrolica Point
Бетонная обойма , В25 F200 W6 ( ГОСТ 26633-2015)
Песок (ГОСТ 8736-2014)
Щебень, М400 ( ГОСТ 8267-93)
Гидроизоляционный материал (пергамин-2 слоя
)
Уплотненный грунт
Узел А
Схема установки пластикового дождеприемника в брусчатое покрытие ,
класс нагрузки А 15 - С250
С 300 С
3-5300Н10050
5050 300+2·С
Дождеприемник Gidrolica Point
Бетонная обойма , В25 F200 W6 ( ГОСТ 26633-2015)
Песок (ГОСТ 8736-2014)
Щебень, М400 ( ГОСТ 8267-93)
Гидроизоляционный материал (
пергамин-2 слоя
)
Уплотненный грунт
Узел А
Схема установки пластикового дождеприемника в асфальтобетонное
покрытие,
класс нагрузки А 15 - С250
Асфальтобетонное покрытие (показано условно)
Щебеночно-песчаная смесь (показано условно)
Песок (показано условно)
Уплотненный грунт (показано условно)
Битумно- полимерная
лента "Брит А "
20
5
Герметик (ГОСТ 25945)
Бетонная обойма
бетон В 25
Стенка пластикового
дождеприемника
Узел А
Класс нагрузки
Ширина бетонной обоймы, С, мм
Толщина бетонный обоймы , Н, мм
Класс бетонной подготовки
А15 В125 С 250
80 100 100
100 100 150
В25 В25 В25
Таблица размеров бетонной обоймы
Примечание: при изменении класса бетона , размеры
бетонной обоймы будут меняться
С 300 С
min20min20
3-5300Н10050
Брусчатка
Цементопесчаная смесь
Песок (ГОСТ 8736-2014)
Щебенистые смеси (ГОСТ 25607-94)
5050 300+2·С
Дождеприемник Gidrolica Point
Бетонная обойма , В25 F200 W6 ( ГОСТ 26633-2015)
Песок (ГОСТ 8736-2014)
Щебень, М400 ( ГОСТ 8267-93)
Гидроизоляционный материал (пергамин-2 слоя
)
Уплотненный грунт
Узел А
Схема установки пластикового дождеприемника в брусчатое покрытие ,
класс нагрузки А 15 - С250
С 300 С
3-5300Н10050
5050 300+2·С
Дождеприемник Gidrolica Point
Бетонная обойма , В25 F200 W6 ( ГОСТ 26633-2015)
Песок (ГОСТ 8736-2014)
Щебень, М400 ( ГОСТ 8267-93)
Гидроизоляционный материал (
пергамин-2 слоя
)
Уплотненный грунт
Узел А
Схема установки пластикового дождеприемника в асфальтобетонное
покрытие,
класс нагрузки А 15 - С250
Асфальтобетонное покрытие (показано условно)
Щебеночно-песчаная смесь (показано условно)
Песок (показано условно)
Уплотненный грунт (показано условно)
Битумно- полимерная
лента "Брит А "
20
5
Герметик (ГОСТ 25945)
Бетонная обойма
бетон В 25
Стенка пластикового
дождеприемника
Узел А
Класс нагрузки
Ширина бетонной обоймы, С, мм
Толщина бетонный обоймы , Н, мм
Класс бетонной подготовки
А15 В125
С250
80 100 100
100 100 150
В25 В25 В25
Таблица размеров бетонной обоймы
Примечание: при изменении класса бетона , размеры
бетонной обоймы будут меняться
