1. Назначение

Дождеприемник HL600NG предназначен для установки в отмостке здания,

для отвода в ливневую канализацию осадков из наружных ливнестоков.

2. Описание

HL600NG - дождеприемник с двумя поворотными шарнирами: с плавной

регулировкой 0-90

по вертикали и вращением на 360

по горизонтали

выпускного патрубка DN110/125, с корпусом из ПП с видимой частью из

чугуна и кольцом из ПП для труб наружных ливнестоков Ø75 - 140 мм, с

листвоуловителем для предотвращения попадания в канализацию

посторонних предметов, с незамерзающим запахозапирающим устройством

и лючком для прочистки.

3. Комплектность поставки

1. Корпус дождеприемника из ПП с видимой частью из чугуна, с

соединительным элементом из ПП для труб Ø75 - 140 мм, с

шарнирным выпуском DN110/125.

2. Листвоуловитель с переливной трубой.

3. Лючок для прочистки с резиновым уплотнением.

4. Незамерзающее запахозапирающее устройство.

4. Устройство и технические характеристики

Тип Присоединительные Пропускная Вес

размеры способность

HL600NG DN110/125 10/11 л/с 9 308 г

Рабочая температура от -50 до +100

Срок службы не менее 50 лет

5. Особенности монтажа

5.1. Дождеприемник монтируется в отмостку здания под местом

организации наружного ливнестока.

5.2. Кольцо из ПП позволяет соединить с дождеприемником трубу

наружного ливнестока одного из указанных диаметров: 75, 90, 100, 110,

120, 140 мм. Нижний обрез трубы должен входить в корпус

дождеприемника на 30-50 мм.

5.3. Выпускной патрубок дождеприемника HL600NG предназначен для

соединения с любой канализационной раструбной трубой из ПВХ или ПП

(REHAU, WAVIN и т.д.). Если для ливневой канализации применяются

стальная или чугунная безраструбная труба (SML), необходимо

использовать переходник с ПП/ПВХ на Чугун/Сталь.

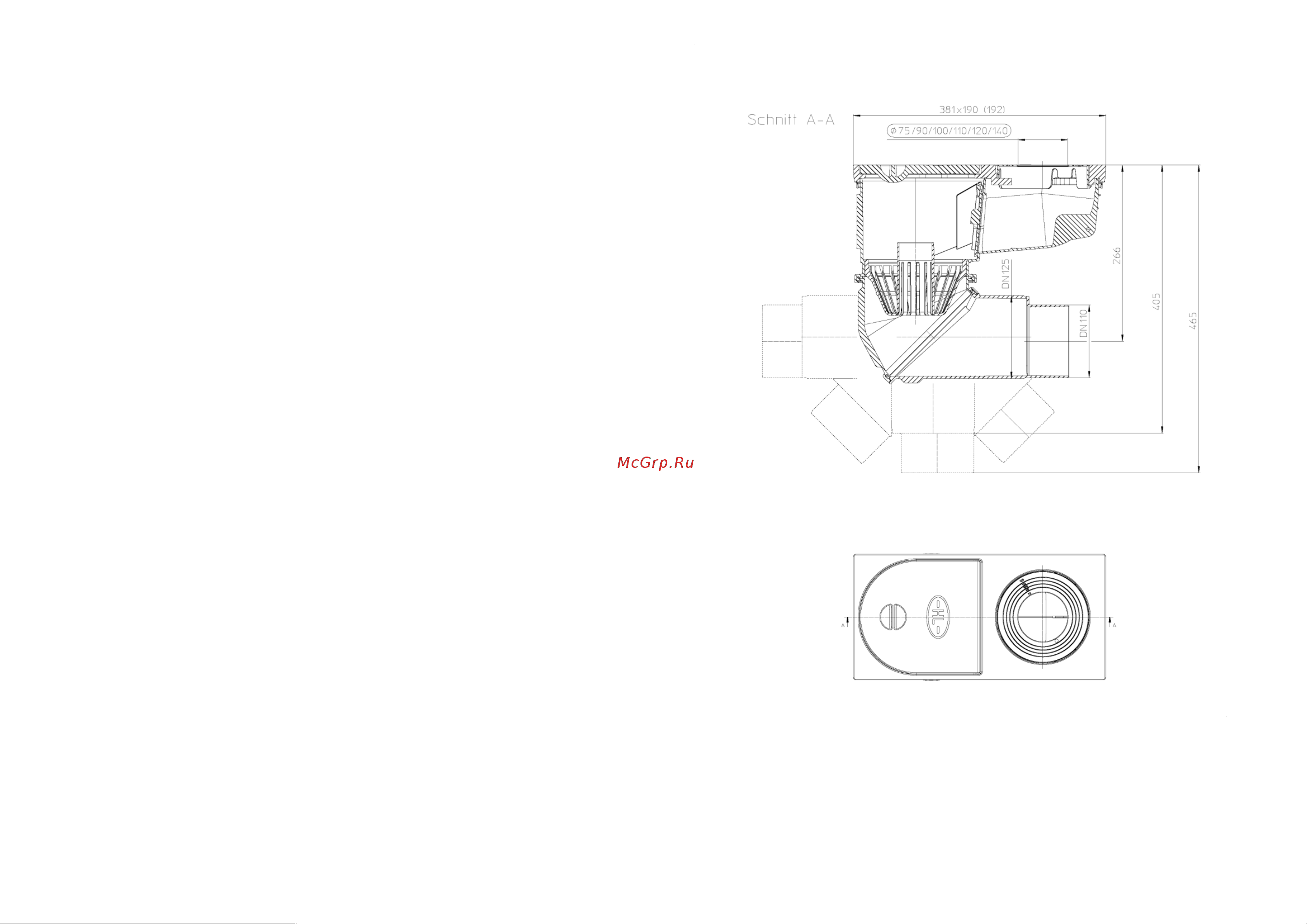

Рис. 1. Дождеприемник HL600NG.

5.4. При необходимости обогрева корпуса дождеприемника используется

комплект для электрообогрева HL609r.
