ЖАРЫҚДИОДТЫ ШЫРАҒДАНДАРЫ.

Монтаждау және пайдалану жөніндегі нұсқаулық

ТАҒАЙЫНДАУ

WOLTA

сауда маркасының жарықдиодты прожекторлары WFL-06 үй-жайларды ішкі және сыртқы жарықтандыруға, үлкен аумақтарды,

өндірістік және жарнамалық құрылғыларды жарықтандыруға арналған. Прожекторлар сертификатталған және жабдықтың осы түріне

қойылатын барлық талаптарға сай келеді. Прожекторлар 230 В, 50 Гц айнымалы токта жұмыс істеуге арналған. Электр энергиясының

сапасы ГОСТ 32144-2013 сәйкес келуі керек. Қорек желісі коммутациядан және найзағай импульсінің шуынан қорғалуы керек. Өнімдер

КО ТР 004/2011, КО ТР 020/2011 және ЕАЭО ТР 037/2016 талаптарына сәйкес келеді.

ЖИНАҚТАУ

Жинақтағы Прожектор; пайдалану жөніндегі Нұсқаулық; орау. Қаптама материалы — картон.

НЕГІЗГІ СИПАТТАМАЛАРЫ МЕН ПАРАМЕТРЛЕРІ

Моделі WFL-10W/06 WFL-20W/06 WFL-30W/06 WFL-50W/06 WFL-70W/06 WFL-100W/06 WFL-150W/06 WFL-200W/06

WFL-300W/06

Жарық көзінің түрі

Светодиод

SMD

Светодиод

SMD

Светодиод

SMD

Светодиод

SMD

Светодиод

SMD

Светодиод

SMD

Светодиод

SMD

Светодиод

SMD

Светодиод

SMD

Қуаты, Вт 10 20 30 50 70 100 150 200

300

Қуат коэффициенті >0.9 >0.9 >0.9 >0.9 >0.9 >0.9 >0.9 >0.9

>0.9

Кернеу түрі AC AC AC AC AC AC AC AC

Номиналды (норма-

ланған) кернеу, В

230 230 230 230 230 230 230 230

230

Кіріс ауқымы

кернеу, В

180-240 180-240 180-240 180-240 180-240 180-240 180-240 180-240

180-240

Ток, А 0,05 0,1 0,14 0,24 0,34 0,48 0,72 0,97

1,45

Жиілігі, Гц 50 50 50 50 50 50 50 50

Түс температурасы, К 5700 5700 5700 5700 5700 5700 5700 5700

5700

Индекс түс беру ≥70 ≥70 ≥70 ≥70 ≥70 ≥70 ≥70 ≥70

≥70

Жарық ағыны, лм 900 1800 2700 4500 6300 9000 13500 18000

27000

ГОСТ 54350-2015

бойынша жарық бөлу

сыныбы

П П П П П П П П

Қисық күш түрі жарық бой-

ынша ГОСТ54350-2015

Д Д Д Д Д Д Д Д

Шашырау бұрышы, °C 120 120 120 120 120 120 120 120

120

Қорғау дәрежесі IP65 IP65 IP65 IP65 IP65 IP65 IP65 IP65

IP65

Механикалық соққыдан

қорғау дәрежесі

IK08 IK08 IK08 IK08 IK08 IK08 IK08 IK08

IK08

Климаттық орындалуы У1 У1 У1 У1 У1 У1 У1 У1

У1

Жұмыс температурасы-

ның диапазоны, °C

–40..+50 –40..+50 –40..+50 –40..+50 –40..+50 –40..+50 –40..+50 –40..+50

–40..+50

Қоршаған ортаның нор-

маланатын шекті рұқсат

етілген температурасы,

ta, °C

45 45 45 45 45 45 45 45

Нормаланатын ең

жоғары Жұмыс темпера

турасы (орау), tw, °C

80 80 80 80 80 80 80 80

Нормаланатын ең

жоғары Жұмыс темпе

ратурасы (конденсатор),

tc, °C

75 75 75 75 75 75 75 75

Қорғау сыныбы I I I I I I I I

Импульсті асқын кернеу-

ден қорғау, кВ

2 2 3 3 3 3 3 3

Қысқа тұйықталудан

қорғау

Да Да Да Да Да Да Да Да

Да

Өлшемдері, мм

115x112/85x27

150x145/110x27

180x172/130x32 215x206/155x35 250x230/190x37 310x279/230x40 380x310/280x41 450x360/330x43

485x410/380x43

Проекцияның ең көп

ауданы, м

0,013 0,021 0,031 0,044 0,051 0,077 0,131 0,162

0,162

Орнату биіктігі диапа-

зоны, м

1..12 1..12 1..12 1..12 1..12 1..12 1..12 1..12

1..12

Салмағы, кг

0,17 0,26 0,4 0,6 0,85 1,4 2,5 3,8 4,5

Материал шашыратқыш

силикатты

шыңдалған

шыны

силикатты

шыңдалған

шыны

силикатты

шыңдалған

шыны

силикатты

шыңдалған

шыны

силикатты

шыңдалған

шыны

силикатты

шыңдалған

шыны

силикатты

шыңдалған

шыны

силикатты

шыңдалған

шыны

силикатты

шыңдалған

шыны

Корпус материалы

алюминий

қорытпасы

алюминий

қорытпасы

алюминий

қорытпасы

алюминий

қорытпасы

алюминий

қорытпасы

алюминий

қорытпасы

алюминий

қорытпасы

алюминий

қорытпасы

алюминий

қорытпасы

Дене түсі сұр сұр сұр сұр сұр сұр сұр сұр

сұр

Сағаттардың қызмет ету

мерзімі

50000 50000 50000 50000 50000 50000 50000 50000

50000

Қызмет мерзімі, жыл 2 2 2 2 2 2 2 2

ҚАУІПСІЗДІККЕ ҚОЙЫЛАТЫН ТАЛАПТАР

1. Прожекторды орнату және қызмет көрсету бойынша жұмыстарды желінің қоректенуінің ажыратылғанына көз жеткізгеннен кейін ғана

жүргізуге болады. Орнату алдында желіде қорғаныс құрылғысының (автоматты ажыратқыш, сақтандырғыш) болуына көз жеткізіңіз.

2. Пайдалану кезінде прожектор мен электр сымдарын химиялық белсенді ортадан, жанғыш және дәрістік тұтанғыш заттар мен беттен

алыстықта тарату қажет. 3. Барлық электр қосылыстары мен сымдардың бүтіндігін үнемі тексеріңіз. Бүлінген сымы, сынған шынысы

бар прожекторды қосуға және пайдалануға тыйым салынады. Прожекторларды тез тұтанатын материалдарға, мысалы, ағаш шпоны

және қалыңдығы 2 мм-ден кем ағаш негізіндегі материалдар сияқты орнатуға тыйым салынады.

4. Прожекторды шыдамды емес оқшауламасы бар сыммен қосуға тыйым салынады.

5. Прожекторды жерге тұйықтамай пайдалануға тыйым салынады.

6. Корпусы зақымдалған немесе қорғаныш шынысы зақымдалған прожекторды пайдалануға тыйым салынады.

7. Ақау табылған жағдайда прожекторды токтан ажыратып, себептерін анықтау үшін білікті электрикке хабарласыңыз.

8. Прожекторды пайдалану «Тұтынушылардың электр қондырғыларын техникалық пайдалану Ережелеріне»сәйкес жүргізілуі тиіс.

9. Қалыпты жұмыс жағдайы — әмбебап. Прожекторды үй-жайдың ішінде пайдалануға болады.

10. Жарық реттегіш арқылы қосуға жол берілмейді.

ҚОСУ ЖӘНЕ ҚОСУ

Орнату және пайдалану кезінде қателерді болдырмау үшін, білікті электрикке хабарласыңыз.

1. Прожекторды қаптамадан алып, оның бүтіндігіне көз жеткізіңіз.

МОНТАЖ И ПОДКЛЮЧЕНИЕ

Во избежание ошибок при установке и ис

пользовании, обратитесь к квалифицирован-

ному специалисту.

1. Извлеките прожектор из упаковки и убеди

тесь в его целостности.

2. Обесточьте сетевой кабель (трехжильный

кабель с сечением от 0,75 мм

до 2,5 мм

). Не

входит в комплект поставки.

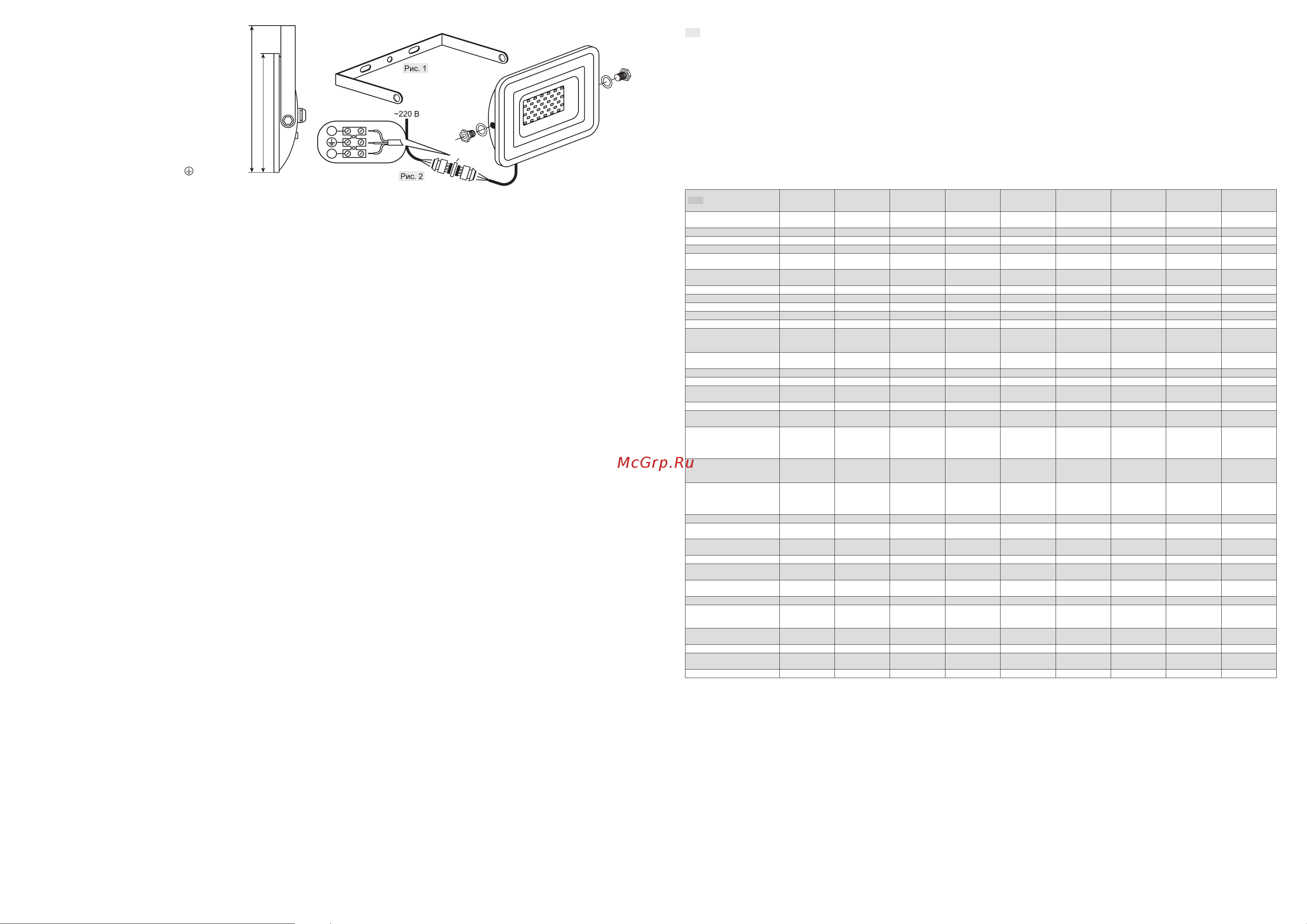

3. Установите прожектор при помощи специ

ального крепления (лиры), входящего в ко-

плект поставки (Рис.1).

4. Присоедините концы подготовленного ка

беля к проводам прожектора L, N, , спосо-

бом, допустимым «Правилами устройства

электроустановок». Компания WOLTA

реко-

мендует применять клеммные колодки (Рис.

2). Крепление типа Z — внешний гибкий кабель или шнур данного прожектора не может быть заменен; если шнур окажется поврежден,

то прожектор должен быть утилизирован.

5. Прожектор готов к работе.

Для обеспечения высокой степени защиты (IP) места соединения, потребуется использование соответствующих средств (защищенные от

проникновения пыли и влаги клеммные колодки (*), распаячные коробки и т.д.).

УХОД ЗА ПРОЖЕКТОРОМ

В процессе эксплуатации прожектора на его поверхности может скапливаться пыль, что уменьшает его потребительские свойства. Для

очистки наружной поверхности прожектора можно использовать мягкую ткань, смоченную водой, с применением нейтральных моющих

средств. Не использовать для очистки растворители и другие агрессивные химикаты. Дополнительных мер обслуживания не требуется.

УТИЛИЗАЦИЯ

Светодиодные прожекторы WFL-06 относятся к IV классу отходов (малоопасные отходы) и подлежат утилизации специализированными

лицензированными организациями. Коды утилизации упаковки: 20 PAP и 04 PE-LD.

ТРАНСПОРТИРОВКА И ХРАНЕНИЕ

Транспортировка и хранение прожектора должны происходить при температуре окружающей среды от –25 до +45°С и относительной

влажности воздуха не более 80%. Хранение и транспортировка прожектора должны осуществляться только в заводской упаковке. В

процессе транспортировки и хранения не допускается воздействие на прожектор и его упаковку нефтепродуктов, агрессивных веществ

и сред, а также механических нагрузок.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Срок службы светодиодных прожекторов составляет 50000 часов, при условии соблюдения потребителем правил транспортировки,

хранения, установки и эксплуатации. Гарантийный срок эксплуатации светодиодных прожекторов составляет 2 года с момента продажи,

при условии соблюдения потребителем правил транспортирования, хранения, монтажа и эксплуатации. Гарантийный срок хранения

светового прибора в заводской упаковке до момента эксплуатации, не более 2 лет. Возврат или замена прожектора производится толь

ко при наличии целой упаковки, полной комплектации и отсутствии механических повреждений. Гарантийные обязательства выполня-

ются Продавцом только при наличии у Покупателя кассового чека или другого документа, подтверждающего покупку и дату покупки.

Гарантия не распространятеся на изделия, повреждённые в результате:

•

Механического воздействия и иного повреждения.

• Контакта с жидкостями (кроме воды и атмосферной влажности). К механическим повреждениям относятся нарушения целостности

прожектора (корпуса, рассеивателя, отражателя, провода питания) под воздействием кинетической энергии. В случае самостоятель

ного вскрытия светодиодного прожектора, гарантия утрачивает силу.

• Проникновения жидкости в результате некорректного монтажа (незагерметизированное место подключения).

• Отсутствия защитного заземления.

•

Гарантийные обязательства не признаются в отношении изменения оттенков окрашенных поверхностей в процессе эксплуатации.

• Выхода из строя при нарушении правил эксплуатации, монтажа и использовании прожектора в условиях отличных от указанных в та-

блице технических характеристик. Световой поток в течение гарантийного срока сохраняется на уровне не ниже 70% от заявляемого

номинального светового потока, значение коррелированной цветовой температуры и область допустимых значений коррелирован

ной цветовой температуры в течение гарантийного срока — согласно приведенным в ГОСТ Р 54350.

Подробную информацию о замене неисправного светодиодного прожектора в гарантийный период Вы можете получить по телефонам:

8 (800) 555-01-23, 8 (495) 651-87-22.

Примечание: производитель оставляет за собой право вносить в конструкцию и комплектацию изделия технические изменения и усо

вершенствования (технические параметры и/или внешний вид, массогабаритные характеристики), не ухудшающие технические характе-

ристики изделия, в любое время и без предварительного уведомления.

ДАТА ИЗГОТОВЛЕНИЯ

Указана в инструкции согласно серии 00.00 (первые две цифры — месяц изготовления; вторые две цифры — год изготовления).

СЕРТИФИКАЦИЯ

Товар сертифицирован согласно действующим Техническим Регламентам Таможенного Союза. Информация о сертификации нанесена

на маркировке. Информацию о номере и сроке действия сертификата продукции вы можете получить на сайте www.wolta.ru.

ИНФОРМАЦИЯ ОБ ИЗГОТОВИТЕЛЕ

Изготовитель: Нингбо Оутлукс Електрикал Ко. Лтд. Адрес: №.1 Хетоу Рд. Хенгкси. Нингбо. Китай. Сделано в КНР. Уполномоченное изго

товителем лицо: ООО «Вольта Русланд». Адрес: 119361, г. Москва, ул. Наташи Ковшовой, д. 4, стр. 1, оф. 23. www.wolta.ru

*В таблице указан размер a/b

У таблиці вказано розмір a/b

Кестеде A/b өлшемі көрсетілген
