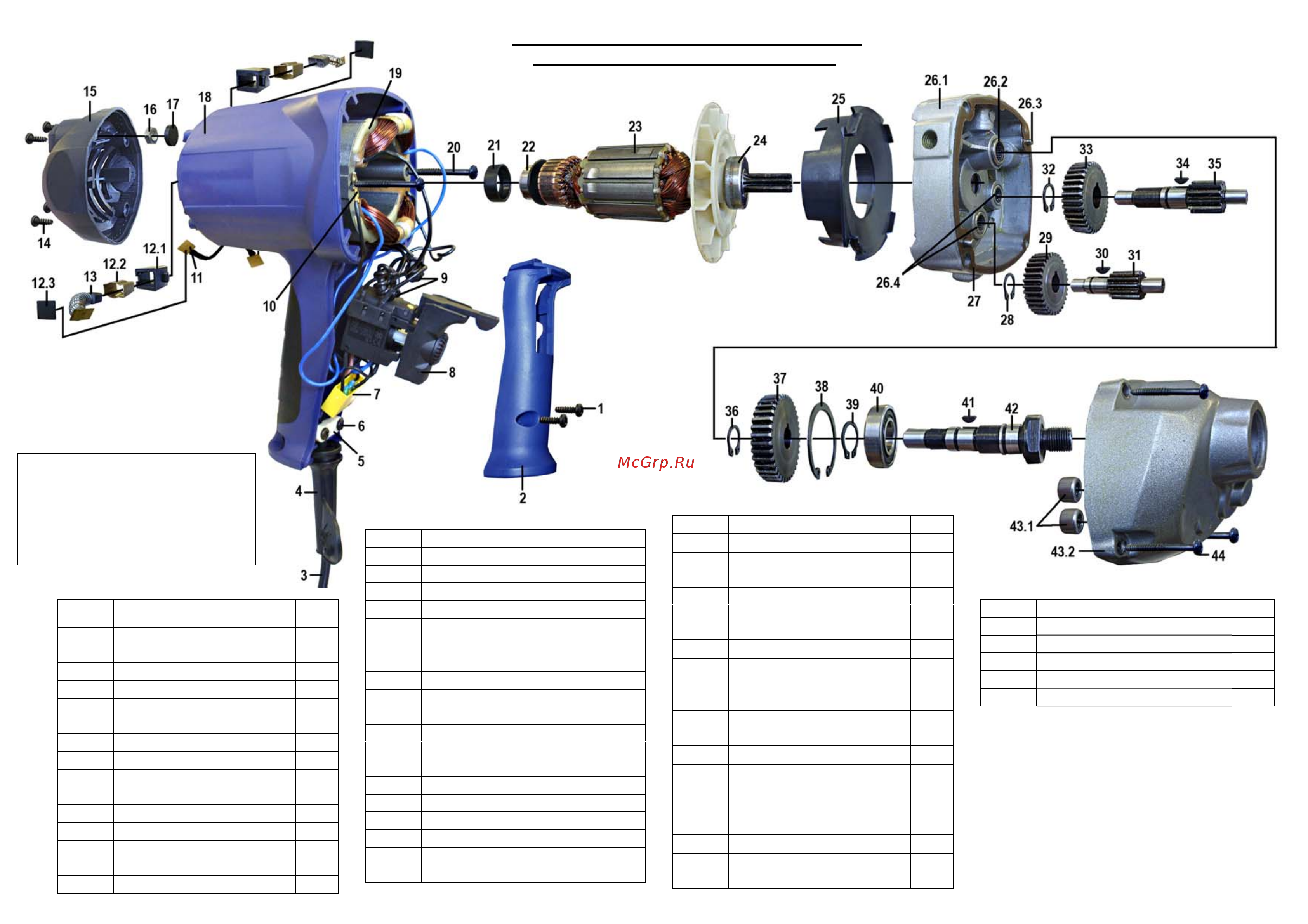

Перечень основных деталей и узлов изделия

«Дрель-миксер электрическая ДЭМ-1»

Утверждаю

Технический директор

______________Анисенков О.А.

“___”_________ 2010г.

П. Наименование К.

1 Винт (саморез) 4х14 2

2 Вставка корпуса 1

3 Сетевой шнур 1

4 Трубка защитная 1

5 Пластина прижимная 1

6 Винт (саморез) 4х14 2

7 Конденсатор 1

8 Выключатель 1

9 Дроссель 2

10 Лепесток 1

11 Пластина контактная 2

12 Щеткодержатель в сборе 2

12.1 корпус щеткодержателя 2

12.2 обойма 2

12.3 крышка 2

13 Щетка (5,8х11х14) 2

14 Винт (саморез) 4х12 4

15 Крышка задняя 1

16 Гайка М8 1

17 Заглушка 1

18 Корпус 1

19 Статор 1

20 Винт (саморез) 5х55 2

21 Втулка резиновая 1

22 Подшипник 608 Z

(8х22х7)

1

23 Якорь 1

24 Подшипник 6000 RS

(10х26х8)

1

25 Диафрагма 1

26 Фланец редуктора в сборе 1

26.1 фланец 1

26.2 подшипник роликовый 1

26.3 ось 2

26.4 подшипник роликовый 2

41 Шпонка сегм. (3,7х3х9) 1

42 Шпиндель 1

43 Корпус редуктора в сборе 1

43.1 подшипник роликовый 2

43.2 корпус редуктора 1

44 Винт (саморез) 5х55 4

27 Накладка 1

28

Кольцо стопорное ∅10

1

29 Колесо зубчатое малое

Z=33

1

30 Шпонка сегм. (3,7х3х9) 1

31 Вал-шестерня малый

Z=13

1

32

Кольцо стопорное ∅ 12

1

33 Колесо зубчатое большое

Z=37

1

34 Шпонка сегм. (3,7х3х9) 1

35 Вал-шестерня большой

Z=12

1

36

Кольцо стопорное ∅12

1

37 Колесо зубчатое

шпинделя Z=38

1

38 Кольцо стопорное

внутреннее ∅32

1

39

Кольцо стопорное ∅15

1

40 Подшипник 6002 RS

(15х32х9)

1

Инженер конструктор

Петров В.Г.

Главный технолог

Кудряшов Л.А.
