___________________________________________________________

Дата ремонта _________________________

число, месяц, год

Подпись лица, производившего ремонт _________________________

Подпись владельца,

подтверждающего ремонт ____________________________________

Штамп ремонтного предприятия

с указанием города

Заполняет ремонтное предприятие

Гарантийный номер изделия __________________

Содержание ремонта (наименование и номер по схеме

замененной детали или узла, место и характер дефектов):

___________________________________________________________

Дата ремонта _________________________

число, месяц, год

Подпись лица, производившего ремонт _________________________

Подпись владельца,

подтверждающего ремонт ____________________________________

Штамп ремонтного предприятия

с указанием города

11. Адреса гарантийных мастерских по ремонту 1

12. Руководство по эксплуатации 1

13. Упаковка (кейс) 1

3. Технические характеристики

№ Наименование показателей Значение

1 Номинальная потребляемая мощность, Вт 1100

2 Напряжение питающей сети, В 220±10%

3 Частота тока питающей сети. Гц 50±5%

4 Диапазон регулирования частоты вращения шпинделя на

холостом ходу, об/мин

0 ÷ 500±40

5 Максимальный диаметр насадки-смесителя, мм 120

6 Максимальный диаметр сверления, мм

металл

дерево

7 Выход машины – шпиндель с наружной резьбой 1/2”х20 UNF

8 Тип электродвигателя коллекторный

9 Режим работы (повторно-кратковременный) 30/10 мин.

10 Класс машины II

11 Масса (без шнура питания, рабочего инструмента), не более, кг 2,6

12 Габаритные размеры (без шнура), не более, мм 260х95х210

4. Устройство и принцип работы

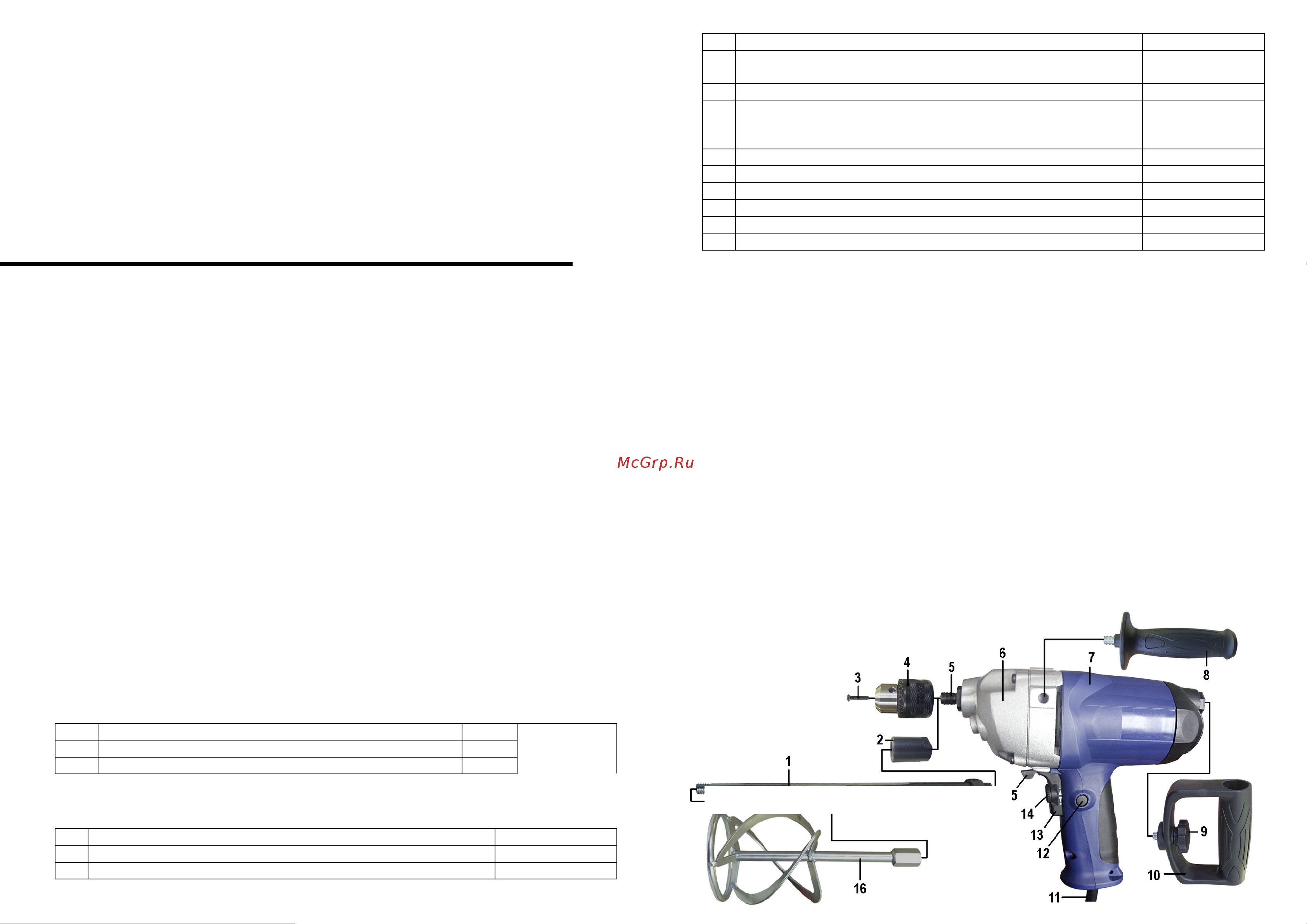

4.1. Общий вид машины показан на рис. 1.

4.2. Включение машины осуществляется при нажатии на курок выключателя поз. 13.

Крутящий момент двигателя через редуктор передается на шпиндель поз. 5 с установленным

рабочим инструментом. Для отключения машины необходимо отпустить курок

выключателя.

4.3. Для длительного включения необходимо плавно нажать на курок выключателя поз.

13 и зафиксировать данное положение кратковременным нажатием на кнопку фиксатора поз.

12, при этом курок выключателя должен зафиксироваться во включенном положении. Для

отключения - нажать на курок выключателя и отпустить.

4.4. Электронное регулирование частоты вращения шпинделя машины в прямом

вращении производится с помощью устройства бесступенчатого регулирования числа

оборотов. При увеличении нажатия на курок выключателя поз. 13 частота вращения

увеличивается. Максимальная частота вращения достигается при крайнем положении

регулятора скорости в направлении знака “+”, обозначенного на курке выключателя.

Наличие электронного регулятора позволяет производить очень мягкое погружение насадки

в перемешиваемый материал, что обеспечивает работу без разбрызгивания материала.

4.5. В реверсивном режиме работы частота вращения шпинделя практически не

регулируется. Для переключения на реверсивный режим работы необходимо установить

регулятор скорости поз. 14 в крайнее положение в направлении знака “+” и переключить

переключатель реверса поз. 15, при этом направление вращения рабочего инструмента

должно измениться на противоположное.

ВНИМАНИЕ! Изменение положения переключателя реверса поз. 15 производить после

полной остановки шпинделя.

4.6. В машине предусмотрены две дополнительные рукоятки. Одна из них – боковая

поз. 8, которая может крепиться на корпусе редуктора поз. 6 в одно из 3-х резьбовых

отверстий М10. Вторая – задняя поз. 10, которая крепиться на машине винтом зажимным

поз. 9 через резьбовое отверстие М8 крышки корпуса электропривода.
