Погружной насос BP-A110, BP-A111

1. НАЗНАЧЕНИЕ

Бытовой погружной насос для грязной воды предназначен для откачки загрязненных бытовых,

сточных и смешанных вод, содержащих крупные включения, также используются для орошения,

подачи воды с глубины.

Внимание! Насос нельзя использовать на открытом воздухе при температуре окружающей среды

ниже +1°С. Запрещается перекачивание горячей (выше +35°С) воды. Не рекомендуется перекачивать

воду содержащую абразивные вещества, крупные камни, волокна, металлические и прочие твердые

предметы, так как это приводит повышенному износу рабочих органов, также возможно заклинивание.

Максимальный размер твердых включений 9 мм.

Не допускается эксплуатация насоса в водоемах при нахождении в них людей или животных.

Категорически запрещается перекачивание вязких, горючих и химически активных жидкостей.

За счет компактной конструкции насосы пригодны как для передвижных работ, так и для

стационарной установки.

Рабочее положение насоса - вертикальное полное погружение в воду.

Насос оснащен поплавковым выключателем, который автоматически включает и выключает насос в

зависимости от уровня воды.

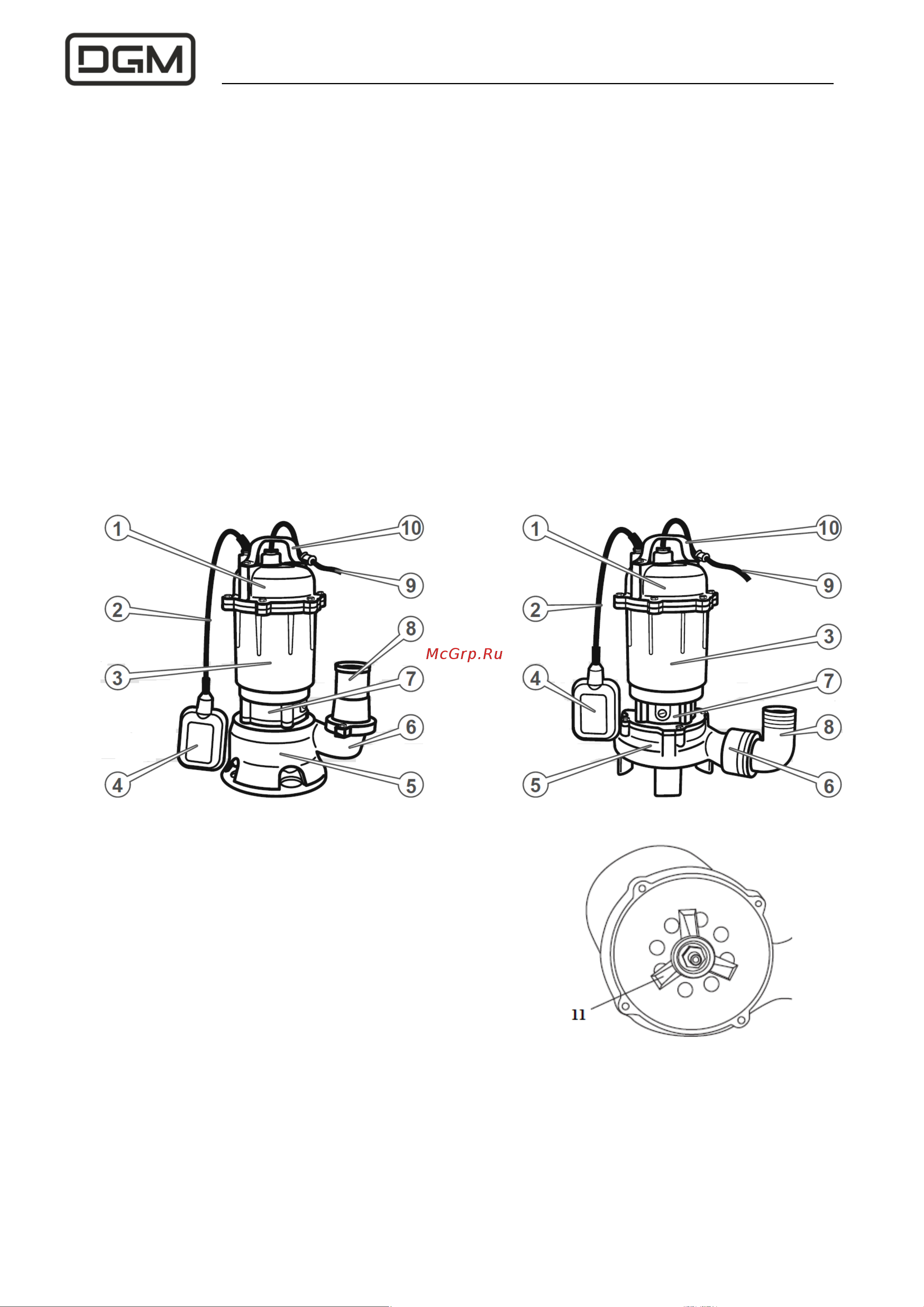

2. УСТРОЙСТВО НАСОСА

1. Крышка двигателя.

2. Кабель поплавкового выключателя.

3. Корпус электродвигателя.

4. Поплавковый выключатель.

5. Корпус насоса.

6. Напорный патрубок.

7. Торцевое уплотнение.

8. Фитинг.

9. Кабель.

10. Ручка для переноски

11. Нож-измельчитель (мод. BP-A111)

Рис. 1 – Устройство насоса

Насос погружной для грязной воды представляет собой моноблочный агрегат, корпус которого

разделен на гидравлическую часть и электродвигатель.

Электродвигатель однофазный асинхронный переменного тока (220 вольт, 50 Гц), находящийся

внутри герметично закрытого корпуса.
