Значение символов и надписей
на изделии
Потребитель должен сохранить
в целостности заводскую табличку на
насосе. Дубликат заводской таблички
должен храниться вместе с комплектом
документации.
Квалификация и обучение
обслуживающего персонала
Монтаж, ввод в эксплуатацию,
эксплуатация, контрольные осмотры
и техническое обслуживание должны
проводиться только персоналом
с соответствующей квалификацией, под
контролем потребителя.
Опасные последствия
несоблюдения указаний
по технике безопасности
Несоблюдение указаний по технике
безопасности может повлечь за собой:
• опасную ситуацию и опасные последствия
для здоровья и жизни персонала
вследствие воздействия электрических
или механических факторов;
• опасность для окружающей среды;
• отмену всех гарантийных обязательств
по возмещению ущерба;
• отказ важнейших функций оборудования
и системы;
• невозможность выполнения работ путем
предписанных методов технического
обслуживания и ремонта.
Выполнение работ с соблюдением
техники безопасности
При выполнении работ должны
соблюдаться приведенные в данном
документе указания по технике
безопасности, существующие нормы и
предписания по технике безопасности.
Указания по технике безопасности
для потребителя или
обслуживающего персонала
• Запрещено демонтировать имеющиеся
защитные ограждения подвижных узлов
и деталей, если оборудование находится
в эксплуатации.
• Необходимо исключить возможность
возникновения опасности, связанной
с электроэнергией (более подробно
смотрите, например, предписания ПУЭ
и местных энергоснабжающих
предприятий).
Указания по технике безопасности
при выполнении технического
обслуживания, осмотров
и монтажа
Потребитель должен обеспечить
выполнение всех работ по техническому
обслуживанию, контрольным осмотрам
и монтажу квалифицированными
специалистами, допущенными
к выполнению этих работ и в достаточной
мере ознакомленными с ними в ходе
подробного изучения руководства по
монтажу и эксплуатации.
Все работы обязательно должны
проводиться при выключенном
оборудовании с соблюдением мер
безопасности обслуживающего персонала.
Должен безусловно соблюдаться порядок
действий при остановке оборудования,
описанный в руководстве по монтажу
и эксплуатации.
Сразу же по окончании работ должны быть
снова установлены или включены все
демонтированные защитные
и предохранительные устройства.
Самостоятельное
переоборудование и изготовление
запасных узлов и деталей
Запрещено выполнять переоборудование
или модификацию устройств без
согласования с изготовителем.
Необходимо применять только
оригинальные или рекомендованные
производителем запасные части.
В противном случае изготовитель может
отказаться от ответственности за
последствия, возникшие в результате
невыполнения данного требования.
Недопустимые режимы
эксплуатации
Эксплуатационная надежность
поставляемого оборудования
гарантируется только в случае применения
в соответствии с функциональным
назначением согласно разделу 6.Область
применения. Предельно допустимые
значения, указанные в технических
данных, должны обязательно соблюдаться
во всех случаях.
2. Транспортировка и хранение
Транспортировку оборудования следует
проводить в крытых вагонах, закрытых
автомашинах, воздушным, речным либо
морским транспортом.
Условия транспортировки оборудования
в части воздействия механических
факторов должны соответствовать группе
«С» по ГОСТ 23216.
При транспортировке упакованное
оборудование должно быть надежно
закреплено на транспортных средствах
с целью предотвращения
самопроизвольных перемещений.
Условия хранения оборудования должны
соответствовать группе «С» ГОСТ 15150.
Максимальный назначенный срок хранения
составляет 2 года. В течение всего срока
хранения консервация не требуется.
Температура хранения: от -20 до +70 °C.
3. Значение символов
и надписей в документе
Предупреждение
Несоблюдение данных указаний
может иметь опасные для
здоровья людей последствия.
Внимание
Указания по технике
безопасности, невыполнение
которых может вызвать отказ
оборудования, а также его
повреждение.
Указание
Рекомендации или указания,
облегчающие работу
и обеспечивающие безопасную
эксплуатацию оборудования.
4. Общие сведения об изделии
Данный документ распространяется на
одноступенчатые погружные насосы APV.
Насос может быть как с автоматическим
(наличие поплавкового выключателя), так
и с ручным управлением, а также
устанавливаться стационарно или быть
переносным.
Конструкция
Насосы представляют собой
одноступенчатый погружной насос
с открытым APV.06, APV.M, полуоткрытым
APV G или вихревым типа Vortex
(APV.40/40B/45B/50B V) рабочим колесом,
вертикальным или горизонтальным
напорным патрубком и сетчатым фильтром
в основании. Насосы APV G оснащены
измельчающим механизмом, который
разрезает поддающиеся разрушению
твёрдые включения на мелкие части таким
образом, чтобы их можно было отводить по
трубам относительно небольшого
диаметра. Все детали, соприкасающиеся
с перекачиваемой жидкостью, выполнены
из нержавеющей стали AISI 304 и чугуна.
Материал рабочего колеса – нержавеющая
сталь или высокохромистый сплав
в зависимости от типоразмера
и модификации.

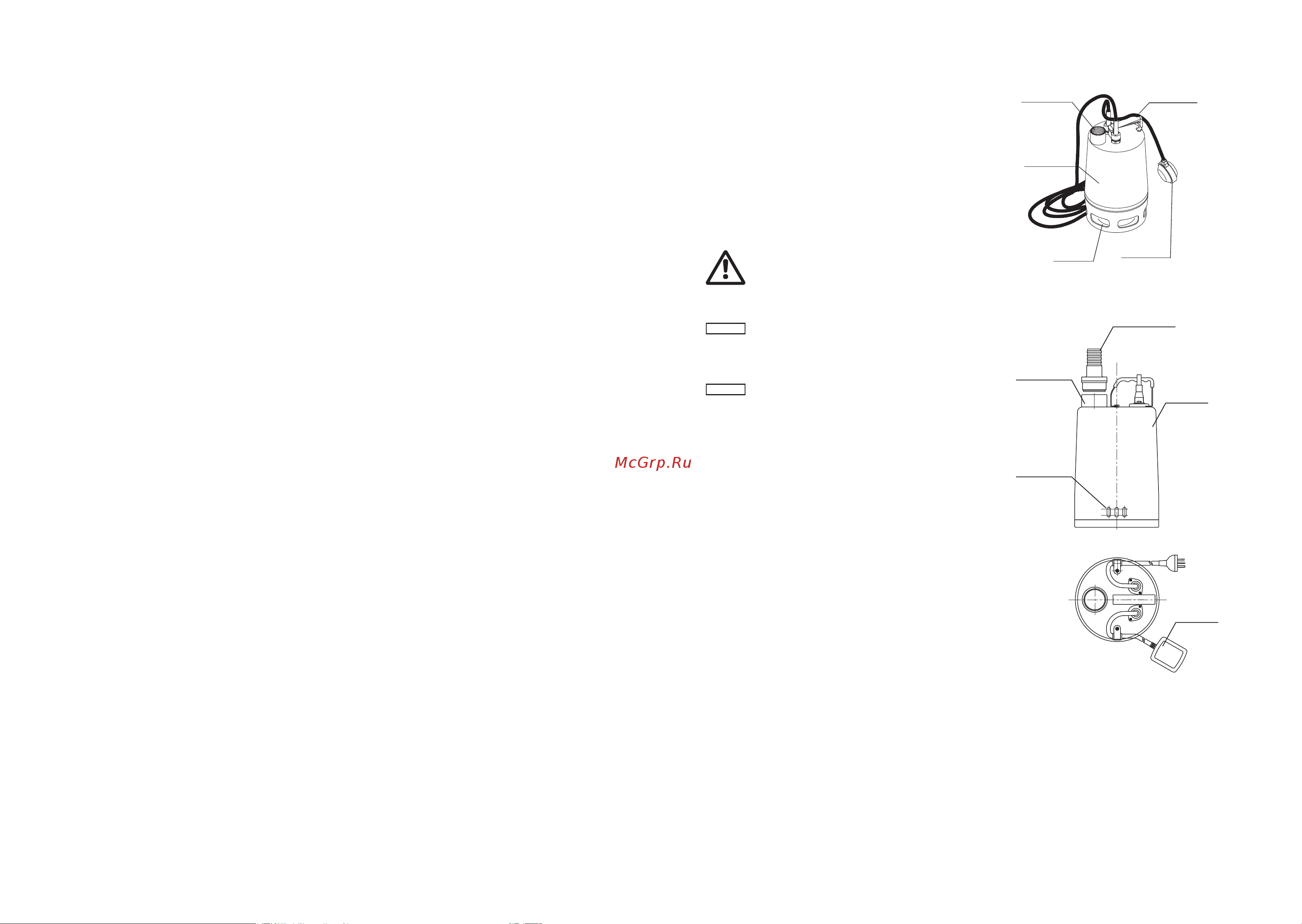

Рис. 1
Выходной
патрубок
Корпус
насоса
Поплавковый
выключатель
Всасывающий
сетчатый фильтр
Рукоятка
насоса
с зажимом для
поплавкового
выключателя
Конструкция насосов APV.06 /
APV.40 V
Рис. 2
Выходной
патрубок
Всасывающий
сетчатый
фильтр
Корпус
насоса
Поплавковый
выключатель
Переходник
Конструкция насосов APV.M
