1716

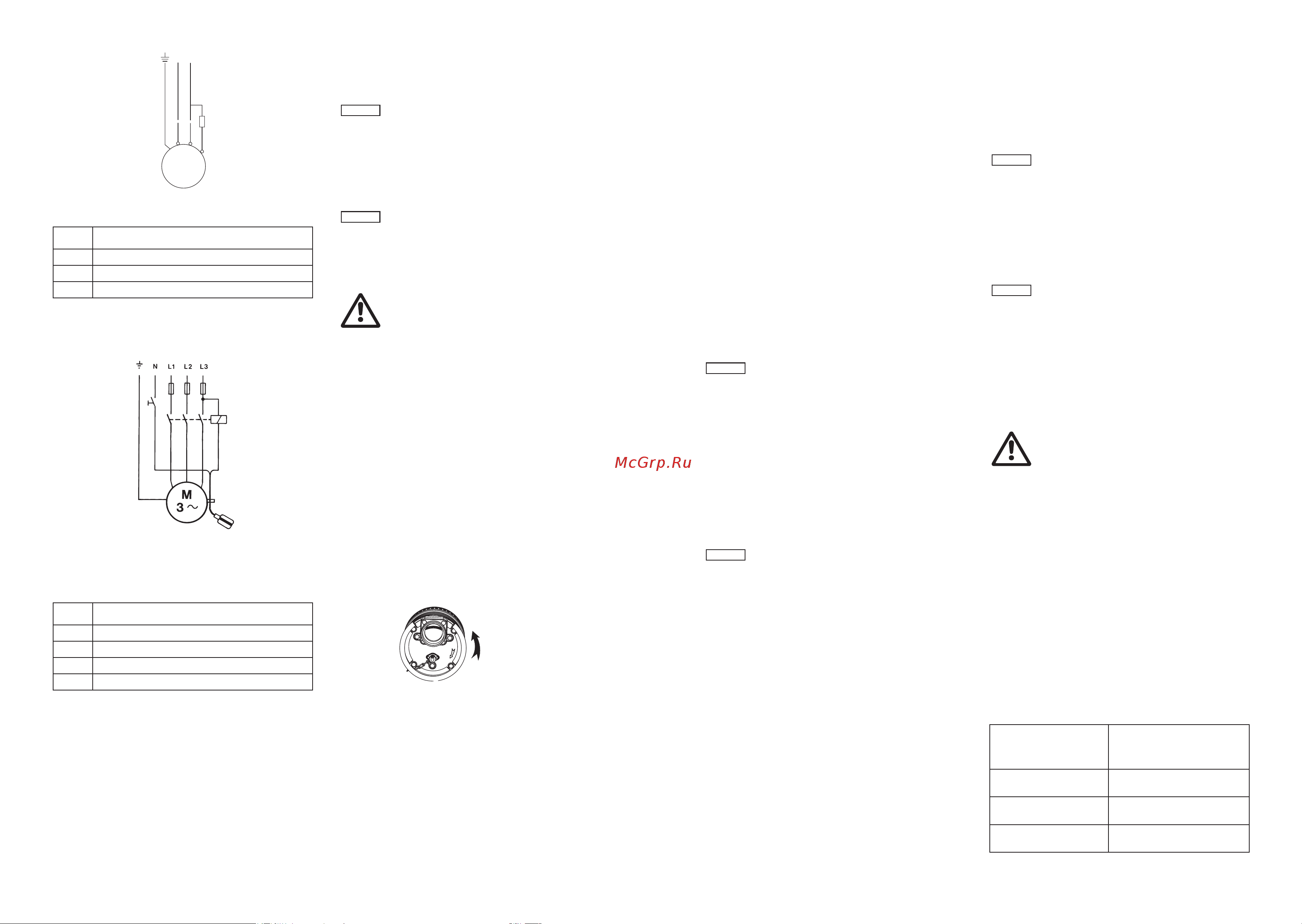

Рис. 15
M
N
L
-
1~
1 2 3
Подключение однофазного
электродвигателя
Поз. Наименование
1 Желтый и зеленый
2 Го л у б о й
3 Коричневый
Насосы с однофазными
электродвигателями оборудованы
встроенным тепловым реле, поэтому
не требуют дополнительной защиты.
Рис. 16
1
2
3
4
для APV.06
и APV.40/40B/
45B/50B V/G
Подключение трехфазного
электродвигателя
Поз. Наименование
1 Желтый и зеленый
2 Го л у б о й
3 Коричневый
4 Черный
Внимание
Если к насосу с трехфазным
электродвигателем APV
(1,5–11 кВт) подсоединен
поплавковый выключатель,
то должен устанавливаться
защитный автомат
электродвигателя
с электромагнитным
дифференциальным
расцепителем.
Внимание
Насосы с трехфазными
электродвигателями (APV 0,37–
1,1 кВт) не оборудованы
встроенным тепловым реле,
и поэтому требуется
дополнительная защита.
Предупреждение
В случае перегрузки
электродвигателя тепловое
реле автоматически отключает
его. После того, как
электродвигатель остывает
до нормальной температуры,
он включается автоматически.
При систематическом отключении
теплового реле необходимо проверить
условия эксплуатации.
Kонтроль направления вращения
(только для трехфазных
электродвигателей)
Если насос подключен к вновь
оборудованной электросети, необходимо
проверить направление вращения его
электродвигателя.
Для этого:
1. Установить насос так, чтобы можно было
видеть рабочее колесо.
2. Kратковременно включить насос.
3. Следить за тем, в каком направлении
будет вращаться рабочее колесо.
Рис. 17
Направление рывка
Правильное направление вращения
указано на корпусе всасывающего
сетчатого фильтра стрелкой (по часовой
стрелке, если смотреть снизу). При
неправильном направлении вращения
необходимо поменять две фазы
подключения электродвигателя.
Если насос уже установлен в трубопровод,
правильность направления вращения
можно проверить следующим образом:
1. Включить насос и замерить подачу воды
или напор насоса.
2. Выключить насос и поменять местами
две фазы электродвигателя.
3. Включить насос и вновь замерить подачу
воды или напор насоса.
4. Отключить насос.
Сравнить результаты измерений,
полученных в пп. 1 и 3. Правильным будет
то направление вращения, при котором
получено более высокое значение подачи
или напора.
10. Ввод в эксплуатацию
Все изделия проходят приемо-сдаточные
испытания на заводе-изготовителе.
Дополнительные испытания на месте
установки не требуются.
Внимание
Перед вводом в эксплуатацию
насоса его необходимо
оснастить сетчатым фильтром
и полностью погрузить
в рабочую среду (жидкость).
Открыть запорный вентиль (если таковой
имеется) и проверить регулировку длины
кабеля поплавкового выключателя.
Для того чтобы ввести насосы APV
в эксплуатацию, необходимо перевести
сетевой выключатель в положение
«Включено».
11. Эксплуатация
Внимание
Запрещено использование
насоса без перекачиваемой
жидкости - сухой ход.
Условия эксплуатации приведены
в разделе 14.Техническиеданные.
Оборудование устойчиво к электро-
магнитным помехам, соответствующим
условиям назначения согласно разделу
6.Областьприменения и предназначено
для использования в зонах с малым
энергопотреблением, коммерческих
и производственных зонах в условиях, где
уровень напряженности электромагнитного
поля/электромагнитного излучения
не превышает предельно допустимый.
APV-A, APV-AV (с поплавковым
выключателем)
Насос запускается и отключается
автоматически в зависимости от уровня
жидкости и длины кабеля поплавкового
выключателя.
Работа в принудительном режиме
Если насос используется для отведения
воды ниже уровня останова, поплавковый
выключатель можно удерживать на более
высоком уровне, прикрепив его
к напорному трубопроводу насоса.
Внимание
При принудительном режиме
работы необходимо визуально
контролировать уровень
жидкости, чтобы исключить
сухой ход.
APV (без поплавкового выключателя)
Насос включается и отключается внешним
выключателем.
Внимание
Чтобы исключить сухой ход, во
время работы постоянно
контролируйте уровень жидкости,
например, посредством внешнего
контроля уровня.
Насос не требует настройки.
12. Техническое обслуживание
Предупреждение
Работы по техническому
обслуживанию на насосе
разрешается выполнять лишь
после того, как будет
обязательно отключено
напряжение питания
электродвигателя. Принять
меры для предотвращения
несанкционированного
повторного включения питания.
Перед началом проведения работ по уходу
и техническому обслуживанию необходимо
тщательно промыть насос чистой водой.
При разборке насоса его узлы и детали
также необходимо промывать чистой водой.
Насосы следует проверять и менять в них
масло не реже, чем один раз в год. Если
рабочая жидкость содержит много
абразивных примесей или насос работает
длительное время, проверка его состояния
должна проводиться чаще.
Если насос эксплуатируется в течение
продолжительного времени, производитcя
замена масла в соответствии с таблицей:
Температура
перекачиваемой
жидкости
Замена масла
должна
производиться
20 °C
через 4500 часов
работы
40 °C
через 3000 часов
работы
55 °C
через 1500 часов
работы
