4 5

ед. изм.

ER3508/09/10TP

ER3508/09/10P

ER3512TPL/TPR

ER3512PL/PR

ER4508/09/10TP

ER4508/09/10P

ER4512TPL/TPR

ER4512PL/PR

Обозначение

Designation

Коробка №1 (Лицевая часть) / Box №1 (front glass)

дверь door шт 22222222 D1

стенка фронтальная прямая front glass straight шт 2 2 2 2 FG1

стенка фронтальная выгнутая front glass bent шт 1 1 1 1 FG2

ал. профиль вертикальный боковой vertical side al. frame шт 22 22 А2

уплотнитель силиконовый silicon seal шт 22 22 А7

молдинг дверной molding шт 22 22 А26

магнитная лента дверей magnetic stripe комп 11 11 А27

центральная стойка пластиковая plastic middle panel шт 1 1 1 1 MP1

уплотнитель центр стойки sealant of plastic panel шт 2 2 2 2 SP1

Коробка №2 (База) / Box №2 (base)

поддон высокий в сборе (без сифона) high tray (without siphon) шт 1111

поддон низкий в сборе (с сифоном) low tray (with siphon) шт 1111

крыша roof шт 11111111

коробка с комплектацией box with ﬁ ttings шт 11111111

дуга верхняя arc upper шт 11111111А1-1

дуга нижняя arc lower шт 11111111А1-2

Коробка №3 (Задние стенки) / Box №3 (back glass)

стенка задняя правая back glass right шт 1 1 1 1 BG1

стенка задняя левая back glass leﬅ шт 1 1 1 1 BG2

стенка задняя узкая back glass narrow шт 1 1 1 1 BG2

стенка задняя широкая back glass wide шт 1 1 1 1 BG3

зеркало mirror шт 11111111А17

стекло полки glass shelf шт 11111111А16

стенка фронтальная прямая front glass straight шт 1 1 1 1 FG3

ал. профиль вертикальный боковой vertical side al. frame шт 11 11 А2

ал. профиль вертикальный рельефный vertical relief al. frame шт 11 11А2-1

центральная стойка пластиковая plastic middle panel шт 1 1 1 1 MP1

уплотнитель силиконовый silicon seal шт 22 22 А7

магнитная лента дверей

magnetic stripe комп 1 1 1 1 A26

молдинг дверной molding шт 2 2 2 2 A27

уплотнитель центр стойки sealant of plastic panel шт 2 2 2 2 SP1

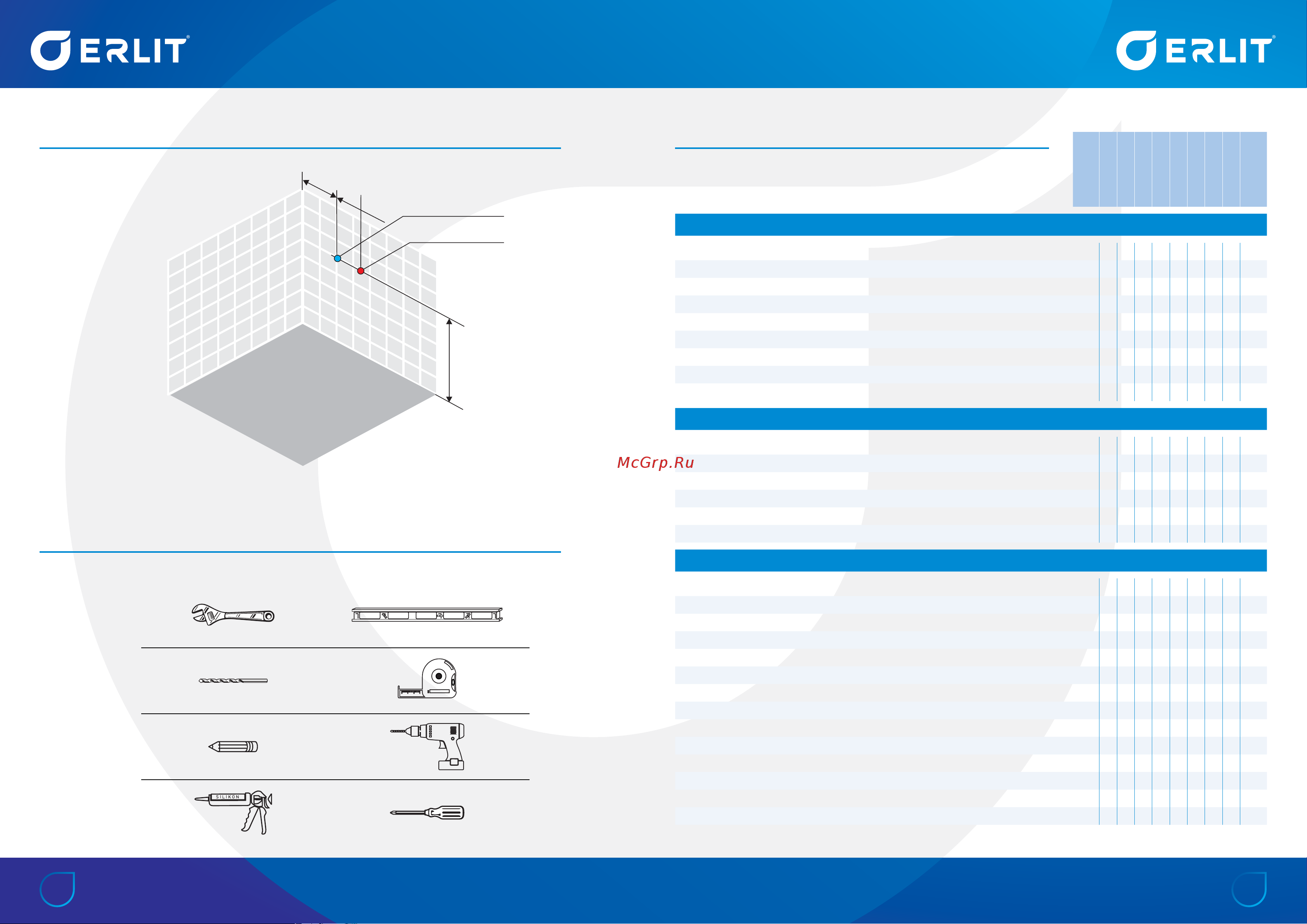

СХЕМА ПОДГОТОВКИ КОММУНИКАЦИЙ | COMMUNICATIONS PREPARATION LAYOUT КОМПЛЕКТАЦИИ КАБИН | SHOWER CABIN PACKAGE BUNDLE

РЕКОМЕНДОВАННЫЙ ИНСТРУМЕНТ ДЛЯ МОНТАЖА КАБИНЫ

RECOMMENDED CABIN INSTALLATION TOOLS

250

150

1200

холодная вода / cold water

горячая вода / hot water
