6. Установить в позицию «Стойка горизонтальная» с двух сторон по одной позиции «Заглушка квадрат-

ная 20-20СЧС» (см. Рисунок 6, Рисунок 7);

7. Установить позицию «Стойка горизонтальная»,

с установленной в нее позицией «Заглушка ква-

дратная 20-20СЧС» в количестве 2 шт., и обычной

позицией «Стойка горизонтальная» в количестве

2 шт. на предварительно собранную конструкцию,

полученную на пункте

5, в соответствии со схемой,

представленной на Рисунке 8;

8. Предварительно зафиксировать собранную

конструкцию среднего уровня с помощью позиции

«Скоба крепежная А5 х 4» в количестве 2 шт.,

фиксируемой с помощью позиции «Болт DIN933

М8х20 оцинк.» в количестве 8 шт. и позиции «Гайка

DIN934 М8 оцинк.» в количестве 8 шт., и по-

зиции «Скоба крепежная А1» в

количестве 2 шт.,

фиксируемой с помощью позиции «Болт DIN933

М8х20 оцинк.» в количестве 4 шт. и позиции «Гайка

DIN934 М8 оцинк.» в количестве 4 шт. (см. Рисунок

9);

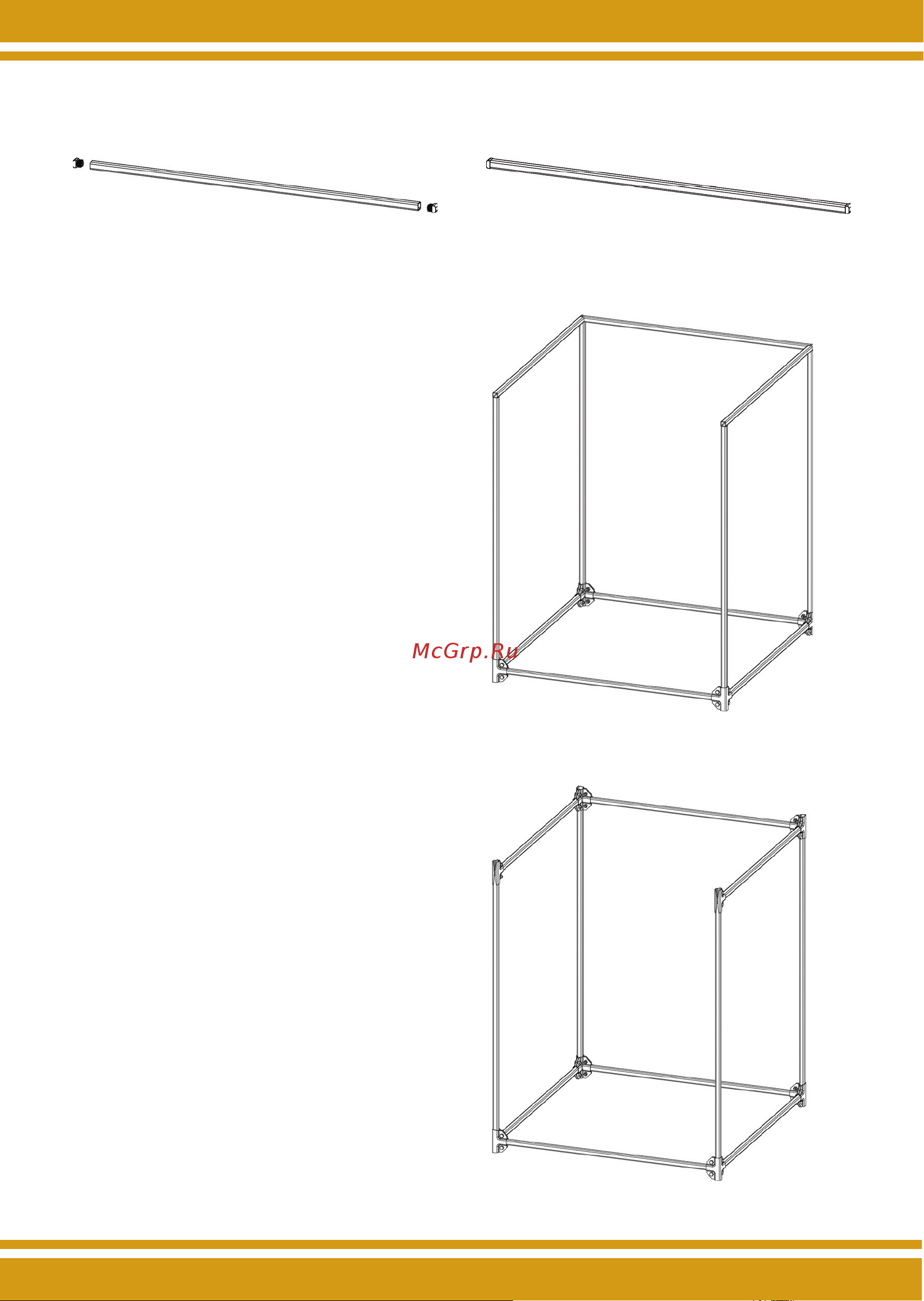

Рисунок 9 – Предварительная фиксация конструкции

среднего уровня

Рисунок 6 – Позиции «Стойка горизонтальная» в количестве 1

шт. и «Заглушка квадратная 20-20СЧС» в количестве 2 шт. до

сборки

Рисунок 8 – Схема крепления горизонтальных стоек

среднего уровня

Рисунок 7 – Позиции «Стойка горизонтальная» в количестве

1 шт. и «Заглушка квадратная 20-20СЧС» в количестве 2 шт.

после сборки
