- Применение монтажного шаблона из комплекта поставки (на нём изображена

схема установки с разметкой крепления корпуса и башмака относительно оси

дверных петель, выполненная в масштабе 1:1). После выбора варианта монтажа,

шаблон аккуратно и очень точно закрепляют при помощи скотча на дверном

полотне, следуя инструкции (по линиям). Затем кернером отмечают центры

отверстий для сверления, дрелью высверливаются отверстия требуемого диаметра,

после чего приступают к установке.

- Входящими в комплект поставки крепежом (саморезами) крепится корпус изделия.

- Детали рычажного механизма в комплекте поставки соединены между собой и этот

шарнир нужно временно разобрать, поскольку окончательная его сборка будет

проводиться при регулировке изделия, после чего крепится башмак (лапка) с

регулируемым коленом.

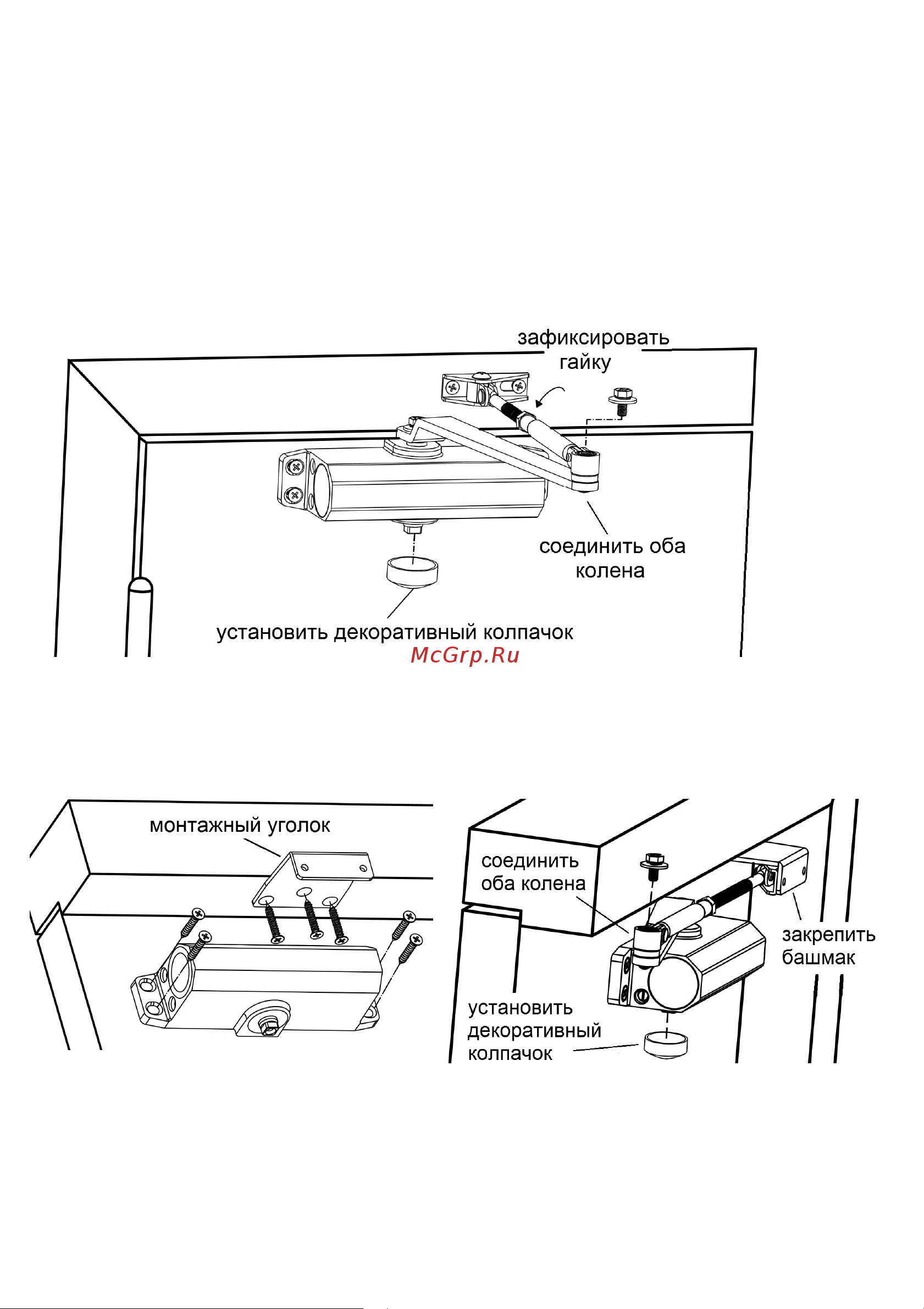

Рисунок 4 – Вариант вертикальной установки.

Нестандартные конструкции дверей могут потребовать применения специальных

монтажных планок (пластин) или уголков (в комплект поставки не входят):

Рисунок 5 – Вариант параллельной установки при помощи монтажного уголка.

Параллельная схема установки используется, если установить изделие

стандартными способами невозможно. Правила крепления на полотно или на

дверную коробку рабочего механизма и рычага аналогичны правилам монтажа

вертикальной установки.
