- Расположение внутреннего каркаса двери. Доводчик и его рычаг должны быть надежно

закреплены на полотне и раме двери. В случае монтажа на профильные или иные

тонкостенные двери необходимо использовать специальные резьбовые втулки;

- Доводчик должен быть установлен на ровную поверхность;

- На наружные двери доводчик должен быть установлен внутри помещения.

2. Нанесите

шаблон из монтажной схемы на дверной проём в соответствии с выбранной

схемой установки.

3. Сделайте крепежные отверстия для тела и рычага.

4. Установите тело доводчика. Ось складного рычага (шпиндель) должна быть смещена к

петлям.

5. При помощи плоской отвертки

разъедините между собой

регулируемый и нерегулируемый

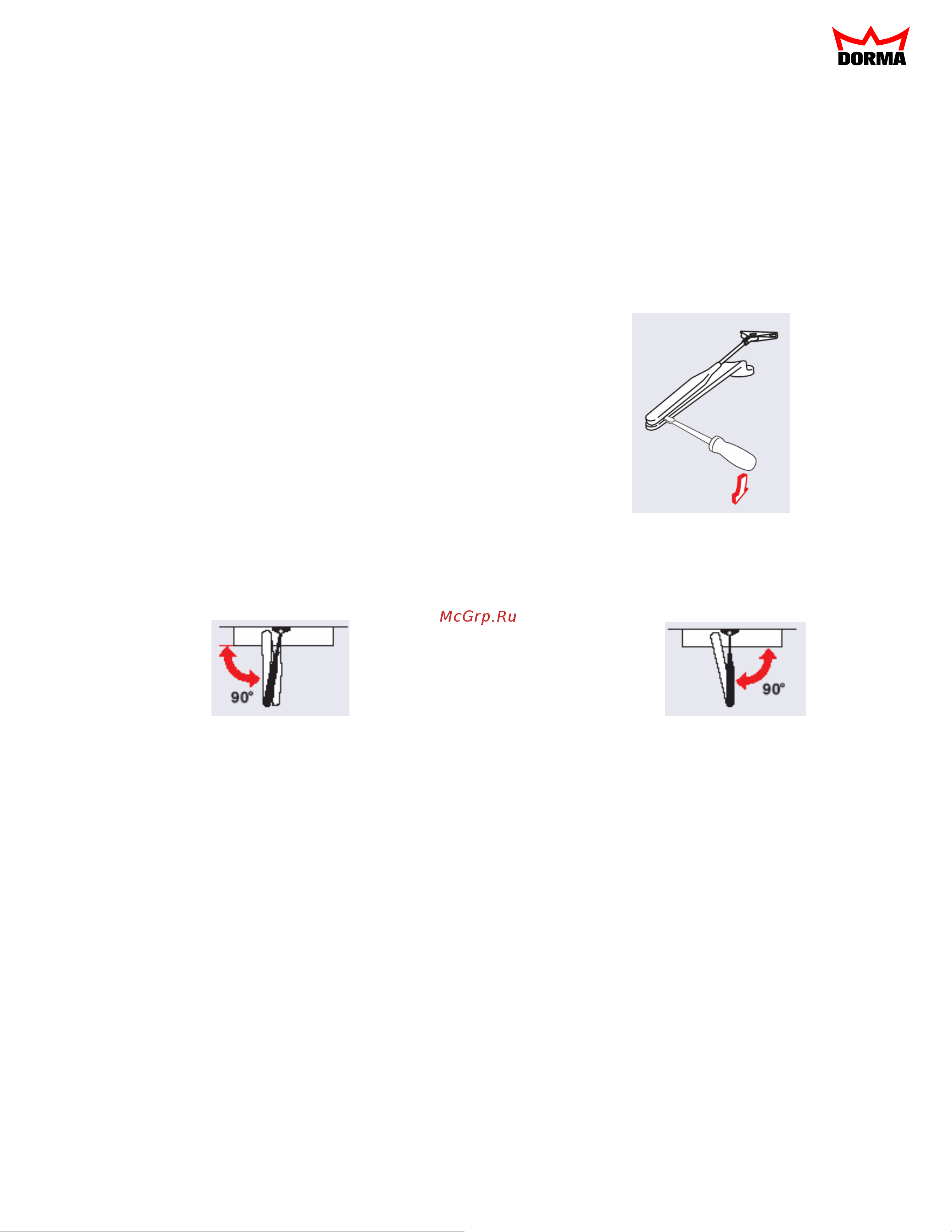

рычаги (рис. 13).

Рис. 13

Закрепите по отдельности нерегулируемый рычаг на оси шпинделя, а регулируемый

рычаг на двери или её коробке. Отрегулируйте длину последнего таким образом, чтобы

взаимное положение двух рычагов находилось

между двумя крайними положениями

Соедините между собой две части складного рычага.

6. Установите заглушку с обратной стороны шпинделя.

7. С помощью регулировочных клапанов 1 и 2 отрегулируйте скорость закрывания

сначала в первом диапазоне (от максимума до 20˚), а затем во втором диапазоне (от

20˚ до 0). Рекомендуемое время полного закрывания двери около 6 сек.

Внимание! Во

избежание разгерметизации и выхода из строя доводчика, не допускается

извлечение клапанов.

Внимание! Весной и осенью при прохождении среднесуточной температуры рубежа в +5˚С

требуется сезонная регулировка скорости закрывания доводчика.

Внимание! Не допускается самостоятельная разборка изделия.
