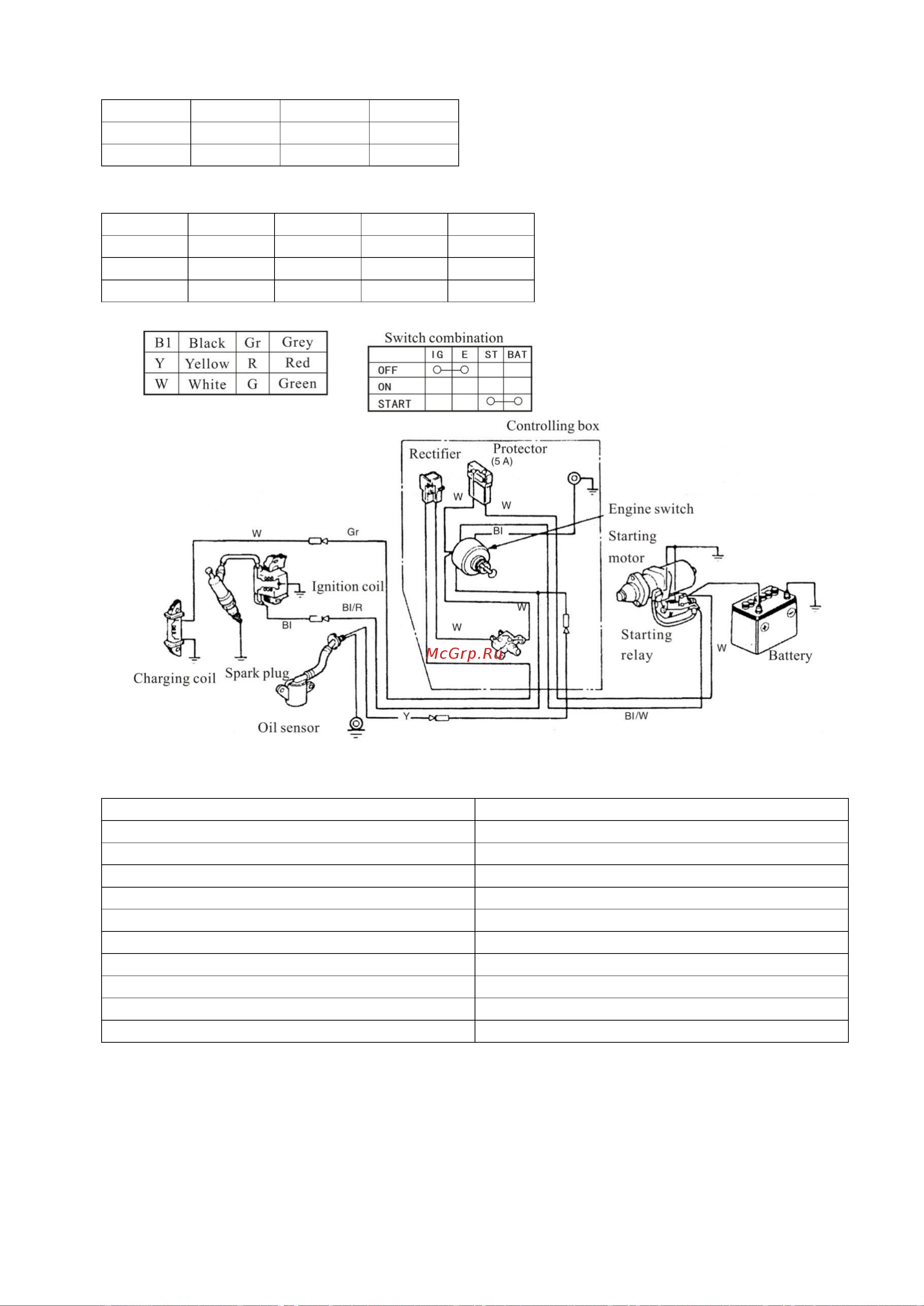

ЭЛЕКТРИЧЕСКАЯ СХЕМА (для двигателей с электрозапуском)

B1

черный

Gr

серый

Y

желтый

R

красный

W

белый

G

зеленый

Переключающая комбинация

IG

E

ST

BAT

ВЫКЛ.

ВКЛ.

ПУСК

Charging coil

Генераторная катушка

Spark plug

Свеча зажигания

Ignition coil

Катушка зажигания

Oil sensor

Датчик масла

Rectifier

Выпрямитель

Protector

Защитное устройство

Controlling box

Коробка механизма управления

Engine switch

Переключатель двигателя

Starting motor

Стартерный мотор

Starting relay

Пусковое реле

Battery

АКБ
