Назначение:

Дождеприемник предназначен для установки в отмостке здания, для отвода

в ливневую канализацию осадков из наружных ливнестоков.

Описание:

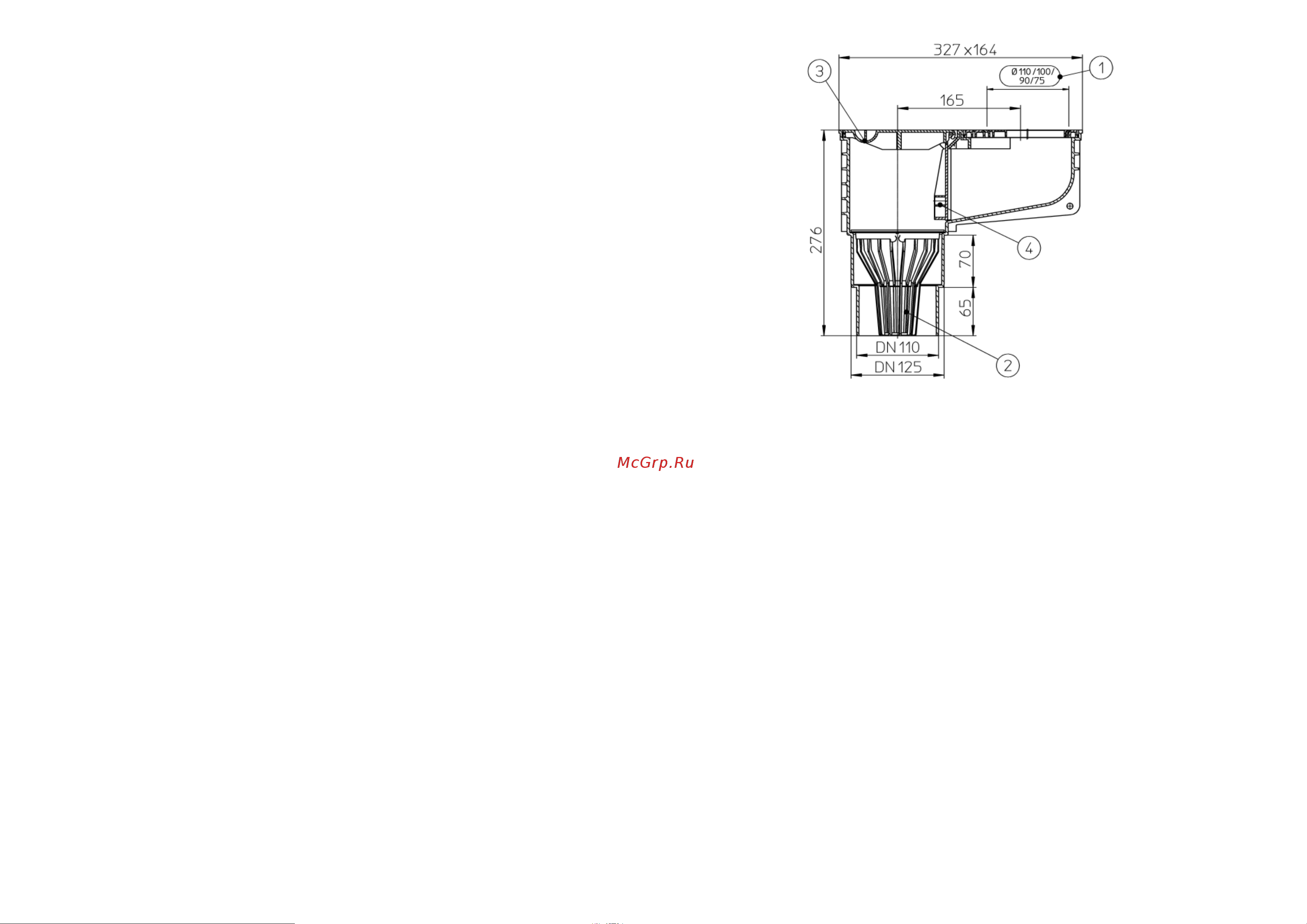

HL660Е - дождеприемник с вертикальным выпуском DN110/125, с

корпусом из ПП, и упрощенным кольцом из ПП под трубы наружных

ливнестоков Ø75/90/100/110 мм, с листвоуловителем для предотвращения

попадания в канализацию посторонних предметов, с незамерзающим

запахозапирающим устройством

, и лючком для прочистки.

Комплектация:

1. Корпус трапа из ПП с упрощенным кольцом из ПП, с

вертикальным выпуском DN110/125.

2. Листвоуловитель.

3. Лючок-прочистка.

4. Незамерзающее запахозапирающее устройство.

Технические характеристики:

Тип Присоединительные Пропускная Вес

размеры способность

HL660Е DN110/125 6,6 л/с 800 г

Рабочая температура от -50 до +100

Срок службы не менее 50 лет

Особенности монтажа:

1. Трап монтируется в отмостку здания под местом организации наружного

ливнестока.

2. Упрощенное кольцо предназначено для вырезания в нем отверстия

нужного диаметра, и позволяют соединить с трапом трубу наружного

ливнестока одного из указанных размеров. Нижний обрез трубы должен

входить в корпус трапа на 30-50

мм.

3. Выпускной патрубок трапа HL660Е предназначен для соединения с

любой канализационной раструбной трубой из ПВХ или ПП (REHAU,

WAVIN и т.д.). Если для ливневой канализации применяются стальная или

чугунная безраструбная труба (SML), необходимо использовать переходник

с ПП/ПВХ на Чугун/Сталь.

4. При необходимости обогрева корпуса трапа используется комплект для

электрообогрева HL609.

HL660Е
