1. Назначение

Трап предназначен для установки во внутренних помещениях и отвода в канализацию

сточных вод с уровня пола с допустимой нагрузкой на решетку до 2,5т.

2. Описание

Трап с горизонтальным выпуском DN110, корпусом из ПП с подрамником и решеткой

из нержавеющей стали, с грязеуловителем для предотвращения попадания в

канализацию посторонних предметов, c гидрозатвором 50 мм.

3. Комплектность поставки

1. Грязеуловитель из ПП.

2. Съемный сифон из ПП.

3. Корпус трапа из ПП с подрамником 244х244 мм, с горизонтальным

выпуском DN110.

4. Решетка 226х226 мм из нержавеющей стали с проставкой из ПП.

5. Винт М6х30 мм (2 шт.).

4. Технические характеристики

Артикул Присоединительные Пропускная Вес

размеры способность

HL605SW DN110 2,5 л/с 3 158 г

Максимальная разрешенная нагрузка до 2,5 т.

Рабочая температура от -50 до +100

Срок службы не менее 50 лет

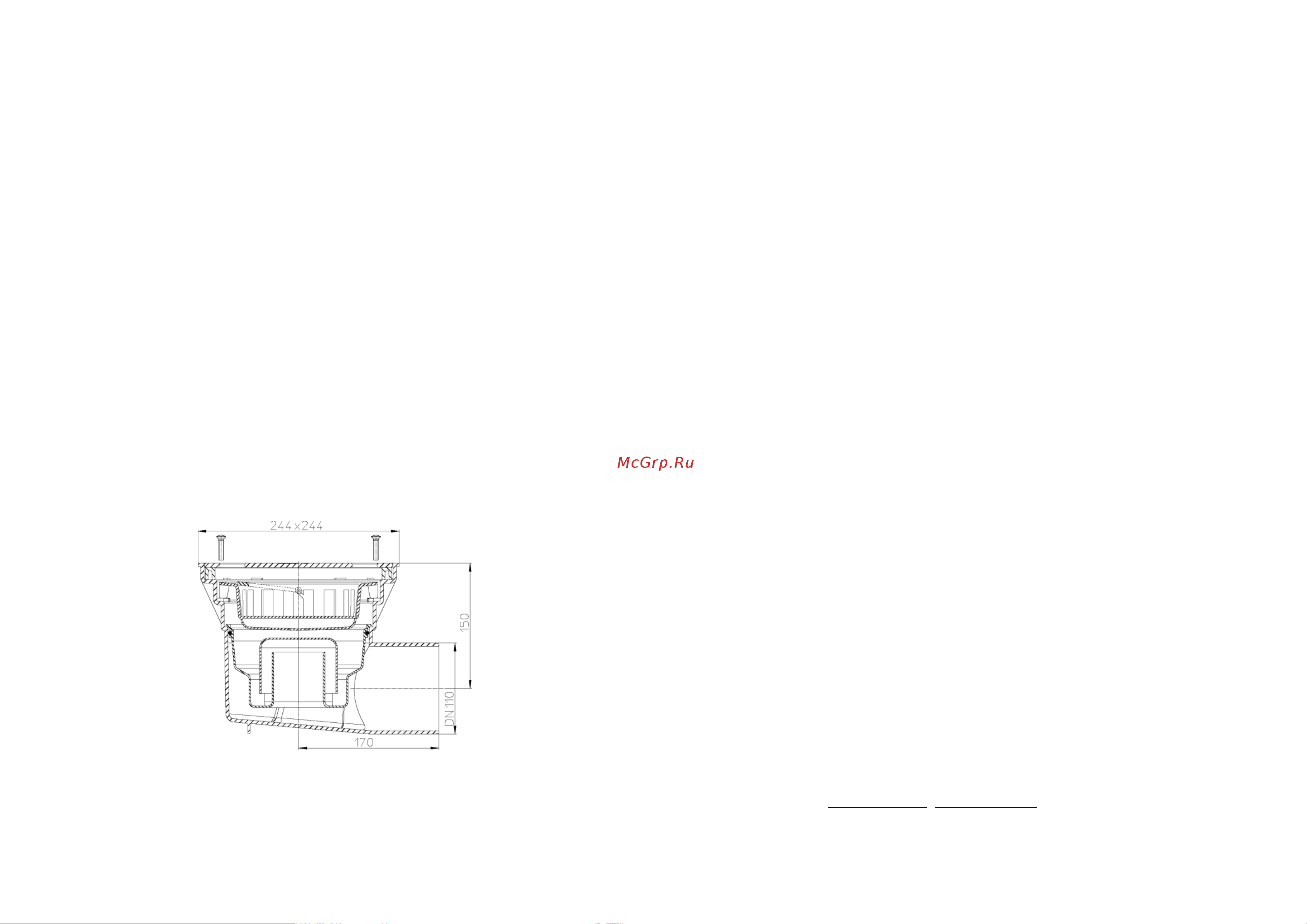

Рис.1.Трап HL605SW.

5. Особенности монтажа

5.1. Корпус трапа точно позиционировать по месту и по высоте, а также выровнять по

горизонтали в двух плоскостях.

5.2. Проконтролировать уклон отводящего трубопровода.

5.3. Уложить теплоизоляционный слой кровли.

5.4. Уложить на теплоизоляцию разделительный слой.

5.5. Залить Ц/П стяжку без смещения корпуса трапа.

5.6. Выпускной патрубок трапа HL605SW предназначен для соединения с любой

канализационной раструбной трубой из ПВХ или ПП (REHAU, WAVIN и т.д.). Если

для ливневой канализации применяются стальная или чугунная безраструбная труба

(SML), необходимо использовать переходник с ПП/ПВХ на Чугун/Сталь.

П р и м е ч а н и е – примеры использования кровельных воронок (трапов) в кровельных

«пирогах» находятся в «Альбоме типовых решений. Применение кровельных воронок

«HL Hutterer & Lechner GmbH» для внутреннего водостока» и в СТО 00269682-001-

2019 «Применение кровельных воронок марки HL фирм «HL HUTTERER & LECHNER

GmbН» (Австрия) И ООО «ХЛ-РУС» (Россия)для внутреннего водостока” на сайте

www.hlrus.com.

6. Качество продукции

Трап изготовлен в соответствии с ТУ 22.21.-004-00269682-2019 (сертификат

соответствия № РОСС RU.HA39.H01225), а также соответствует Единым санитарно-

эпидемиологическим и гигиеническим требованиям к товарам, подлежащим

санитарно-эпидемиологическому надзору (контролю) утв. Решением Комиссии

таможенного союза №299 от 28.05.2010 (глава II, раздел 3) (экспертное заключение

№2246г/2017).

7. Условия эксплуатации

Не допускаются удары и другие воздействия, приводящие к механическим или

термическим повреждениям трапа.

8. Упаковка

Картонная коробка 275х275х287 мм.

9. Гарантия

Гарантия на изделие составляет 12 месяцев со дня продажи.

10. Дата изготовления

Дата изготовления указана на этикетке упаковочной коробки трапа.

Производитель оставляет за собой право без предварительного уведомления

покупателя вносить изменения в конструкцию, комплектацию или технологию

изготовления изделия с целью улучшения его свойств.
