1. Назначение

Трап предназначен для установки на улице или в неотапливаемых помещениях и

отвода в канализацию сточных вод с уровня пола и гидроизоляции с допустимой

нагрузкой на решетку до 2,5 т.

2. Описание

Трап с горизонтальным выпуском DN110, с корпусом и надставным элементом из ПП,

и решеткой из нержавеющей стали, с грязеуловителем для предотвращения попадания

в канализацию посторонних предметов, механическим незамерзающим

запахозапирающим устройством из ABS.

3. Комплектность поставки

1. Грязеуловитель из ПП.

2. Механическое незамерзающее запахозапирающее устройство из ABS.

3. Корпус трапа из ПП, с горизонтальным выпуском DN110.

4. Надставной элемент с подрамником 244х244 мм из ПП, с резиновым

уплотнительным кольцом.

5. Решетка 226х226 мм из нержавеющей стали с проставкой из ПП.

6. Винт М6х30 мм (2 шт.).

4. Технические характеристики

Артикул Присоединительные Пропускная Вес

размеры способность

HL615S DN110 4,2 л/с 4 050 г

Максимальная разрешенная нагрузка до 2,5 т.

Рабочая температура от -50 до +100

Срок службы не менее 50 лет

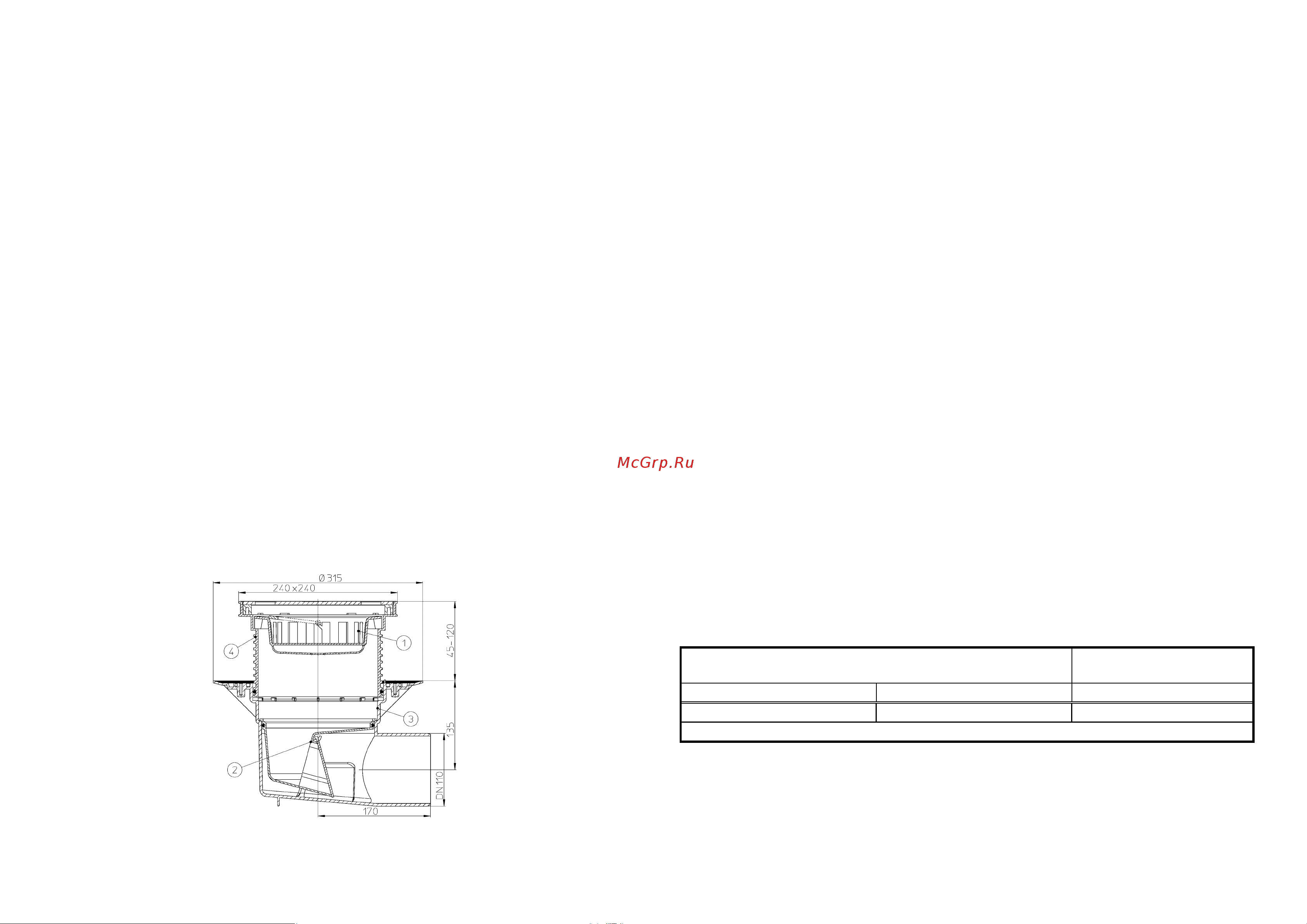

Рис.1.Трап HL615S.

5. Особенности монтажа

5.1. Корпус трапа точно позиционировать по месту и по высоте, а также выровнять по

горизонтали в двух плоскостях.

5.2. Проконтролировать уклон отводящего трубопровода.

5.3. При размещении отводящего трубопровода в слое теплоизоляции необходимо

учитывать, расположение границы промерзания утеплителя в зависимости от

климатических условий в месте строительства объекта. Если выпуск трапа находится

выше границы промерзания, то, для предотвращения образования ледяных пробок в

выпускном патрубке трапа, необходимо применять комплект для электрообогрева.

Также, если расстояние от трапа до вертикального стояка превышает 1 метр,

рекомендуется обогревать и горизонтальную магистраль.

П. 5.3. имеет очень существенное значение! В случае образования ледяной пробки в

выпускном патрубке трапа, лед будет сохраняться очень долго, т.к. теплоизоляция

будет выполнять роль термоса, вследствие чего вода с кровли отводиться не будет, что

неизбежно приведет к протечкам. Замена трапа или ремонт горизонтальной

магистрали более дорог, чем ремонт трапа с вертикальным выпуском из-за

необходимости вскрывать значительно большую площадь кровли.

П р и м е ч а н и е – отводящий трубопровод необходимо поместить внутри утеплителя

для труб соответствующего диаметра. Это делается для предотвращения образования

конденсата на наружной поверхности трубы при отведении дождевой и талой воды с

кровли.

5.4. Уложить теплоизоляционный слой кровли.

5.5. Уложить на теплоизоляцию разделительный слой.

5.6. Залить Ц/П стяжку без смещения корпуса трапа.

5.7. Высота надставного элемента трапа регулируется от 45 до 120 мм (подрезается по

высоте стяжки). При необходимости увеличить высоту применяют удлинитель HL620.

5.8. Если трап монтируется в разрыв гидроизоляции, то резиновое уплотнительное

кольцо на надставной элемент не ставится. Отсутствие кольца даёт возможность воде,

попавшей на гидроизоляцию, беспрепятственно уйти в канализацию через

специальные каналы в надставном элементе и корпусе трапа.

5.9. В зависимости от типа гидроизоляции используются следующие

гидроизоляционные комплекты:

Рулонная гидроизоляция

Наливная (обмазочная)

EPDM

Битумная

HL86

HL86.H

HL86.M

HL86.0

более подробная информация в каталоге HL

К корпусу трапов гидроизоляционные фланцы крепятся с помощью саморезов,

входящих в его комплект. Максимальный момент их затяжки – 9 Нм.

5.10. Выпускной патрубок трапа HL615S предназначен для соединения с любой

канализационной раструбной трубой из ПВХ или ПП (REHAU, WAVIN и т.д.). Если

для ливневой канализации применяются стальная или чугунная безраструбная труба

(SML), необходимо использовать переходник с ПП/ПВХ на Чугун/Сталь.
