1. Назначение

Трап предназначен для установки на улице или в неотапливаемых помещениях и

отвода в канализацию сточных вод с уровня пола с допустимой нагрузкой на решетку

до 2,5т.

2. Описание

Трап с вертикальным выпуском DN110, DN160, корпусом c подрамником из ПП и

решеткой из нержавеющей стали, с грязеуловителем для предотвращения попадания в

канализацию посторонних предметов, механическим незамерзающим

запахозапирающим устройством из ABS.

3. Комплектность поставки

1. Грязеуловитель из ПП.

2. Механическое незамерзающее запахозапирающее устройство из ABS.

3. Корпус трапа из ПП с подрамником 244х244 мм, с вертикальным

выпуском DN110, DN160.

4. Решетка 226х226 мм из нержавеющей стали с проставкой из ПП.

5. Винт М6х30 мм (2 шт.).

4. Технические характеристики

Артикул Присоединительные Пропускная Вес

размеры способность

HL606S/1 DN110 4,3 л/с 3 123 г

HL606S/5 DN160 4.3 л/с 3 130 г

Максимальная разрешенная нагрузка до 2,5 т.

Рабочая температура от -50 до +100

Срок службы не менее 50 лет

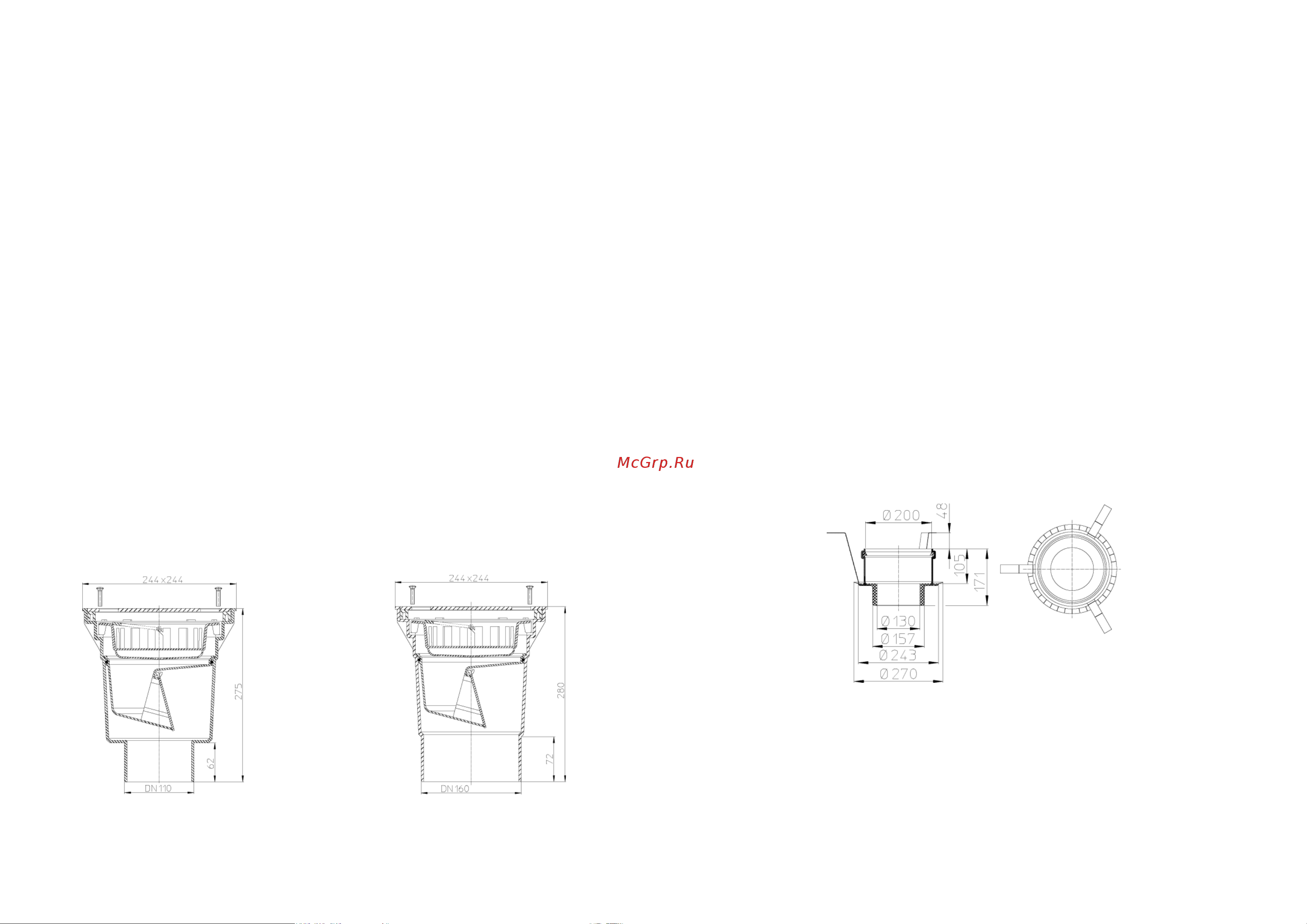

Рис.1. Трап HL606S/1. Рис.2.Трап HL606S/5.

5. Особенности монтажа

5.1. Выпускной патрубок трапа HL606S предназначен для соединения с любой

канализационной раструбной трубой из ПВХ или ПП (REHAU, WAVIN и т.д.). Если

для ливневой канализации применяются стальная или чугунная безраструбная труба

(SML), необходимо использовать переходник с ПП/ПВХ на Чугун/Сталь.

П р и м е ч а н и е – примеры использования кровельных воронок в кровельных «пирогах»

находятся в «Альбоме типовых решений. Применение кровельных воронок «HL Hutterer

& Lechner GmbH» для внутреннего водостока» и в СТО 00269682-001-2019

«Применение кровельных воронок марки HL фирм «HL HUTTERER & LECHNER

GmbН» (Австрия) И ООО «ХЛ-РУС» (Россия)для внутреннего водостока” на сайте

www.hlrus.com.

5.2. При необходимости обогрева корпуса трапа используется комплект для

электрообогрева HL609r.

ВНИМАНИЕ: В ряде случаев для выполнения требований Федерального закона

№123-ФЗ «Технический регламент о требованиях пожарной безопасности» при

монтаже трапа HL606S/1 необходимо применение противопожарной муфты

HL860. Подробнее требования по обязательному применению противопожарных

муфт рассматриваются в разделе 8 «Противопожарная защита» 00269682-001-2019

«Применение кровельных воронок марки HL фирм «HL HUTTERER &

LECHNER GmbН» (Австрия) И ООО «ХЛ-РУС» (Россия)для внутреннего

водостока”.

СТО 00269682-001-2019 находится на сайте www.hlrus.com.

Рис. 3. Противопожарная муфта HL860.

6. Качество продукции

Трап изготовлен в соответствии с ТУ 22.21.-004-00269682-2019 (сертификат

соответствия № РОСС RU.HA39.H01225), а также соответствует Единым санитарно-

эпидемиологическим и гигиеническим требованиям к товарам, подлежащим санитарно-

эпидемиологическому надзору (контролю) утв. Решением Комиссии таможенного

союза №299 от 28.05.2010 (глава II, раздел 3) (экспертное заключение №2246г/2017).
