1. Назначение

Трап предназначен для установки на улице или в неотапливаемых помещениях и

отвода в канализацию сточных вод с уровня пола и гидроизоляции с допустимой

нагрузкой на решетку до 2,5т.

2. Описание

Трап с вертикальным выпуском DN110, DN160, с корпусом и надставным элементом

из ПП, подрамником из ПП и решеткой из нержавеющей стали, с грязеуловителем

для предотвращения попадания в канализацию посторонних предметов с

механическим незамерзающим запахозапирающим устройством из ABS.

3. Комплектность поставки

1. Грязеуловитель из ПП.

2. Механическое незамерзающее запахозапирающее устройство из ABS.

3. Корпус трапа из ПП, с вертикальным выпуском DN110 или DN160.

4. Надставной элемент из ПП, с подрамником из ПП 240х240 мм, с

резиновым уплотнительным кольцом.

5. Решетка 226х226 мм из нержавеющей стали с проставкой из ПП.

6. Винт М6х30 мм (2 шт.).

4. Устройство и технические характеристики

Артикул Присоединительные Пропускная Вес

размеры способность*

HL616S/1 DN110 5,5 л/с 3 900 г

HL616S/5 DN160 4,8 л/с 4 000 г

* При удалении из корпуса трапа запахозапирающего устройства пропускная

способность увеличивается до 15 л/с.

Максимальная разрешенная нагрузка до 2,5 т.

Рабочая температура от -50 до +100

Срок службы не менее 50 лет

5. Особенности монтажа

5.1. Высота надставного элемента трапа регулируется от 45 до 120 мм (подрезается

по высоте стяжки). При необходимости увеличить высоту применяют удлинитель

HL 620.

5.2. Если трап монтируется в разрыв гидроизоляции, то резиновое уплотнительное

кольцо на надставной элемент не ставится. Отсутствие кольца даёт возможность

воде, попавшей на гидроизоляцию, беспрепятственно уйти в канализацию через

специальные каналы в надставном элементе и корпусе трапа.

5.3. Если в качестве гидроизоляции используется EPDM или ПВХ мембрана и т.п., то

для герметичного соединения гидроизоляции с корпусом трапа необходимо

использовать гидроизоляционные фланцы, которые в комплект трапа не входят и

заказываются отдельно. К корпусу трапов гидроизоляционные фланцы крепятся с

помощью саморезов, входящих в его комплект. Максимальный момент их затяжки –

9 Нм.

Рулонная гидроизоляция

Наливная (обмазочная)

EPDM

Битумная

HL86

HL86.H

HL86.M

HL86.0

* более подробная информация в техническом каталоге HL

5.4. Выпускной патрубок трапа HL616S предназначен для соединения с любой

канализационной раструбной трубой из ПВХ или ПП (REHAU, WAVIN и т.д.). Если

для ливневой канализации применяются стальная или чугунная безраструбная труба

(SML), необходимо использовать переходник с ПП/ПВХ на Чугун/Сталь.

5.5. При необходимости создания двух и более слоев пароизоляции/гидроизоляции,

отвода воды с нескольких уровней, необходимо использовать дополнительные

элементы: HL 618(Н), HL 620, HL190 и HL86, HL86.0 (геотекстиль, EPDM/ПВХ

мембраны) или HL86.H (битумное полотно). Это позволит решить проблему отвода

воды с покрытия любой конструкции вне зависимости от его состава.

5.6. При необходимости обогрева корпуса трапа используется комплект для

электрообогрева HL609r.

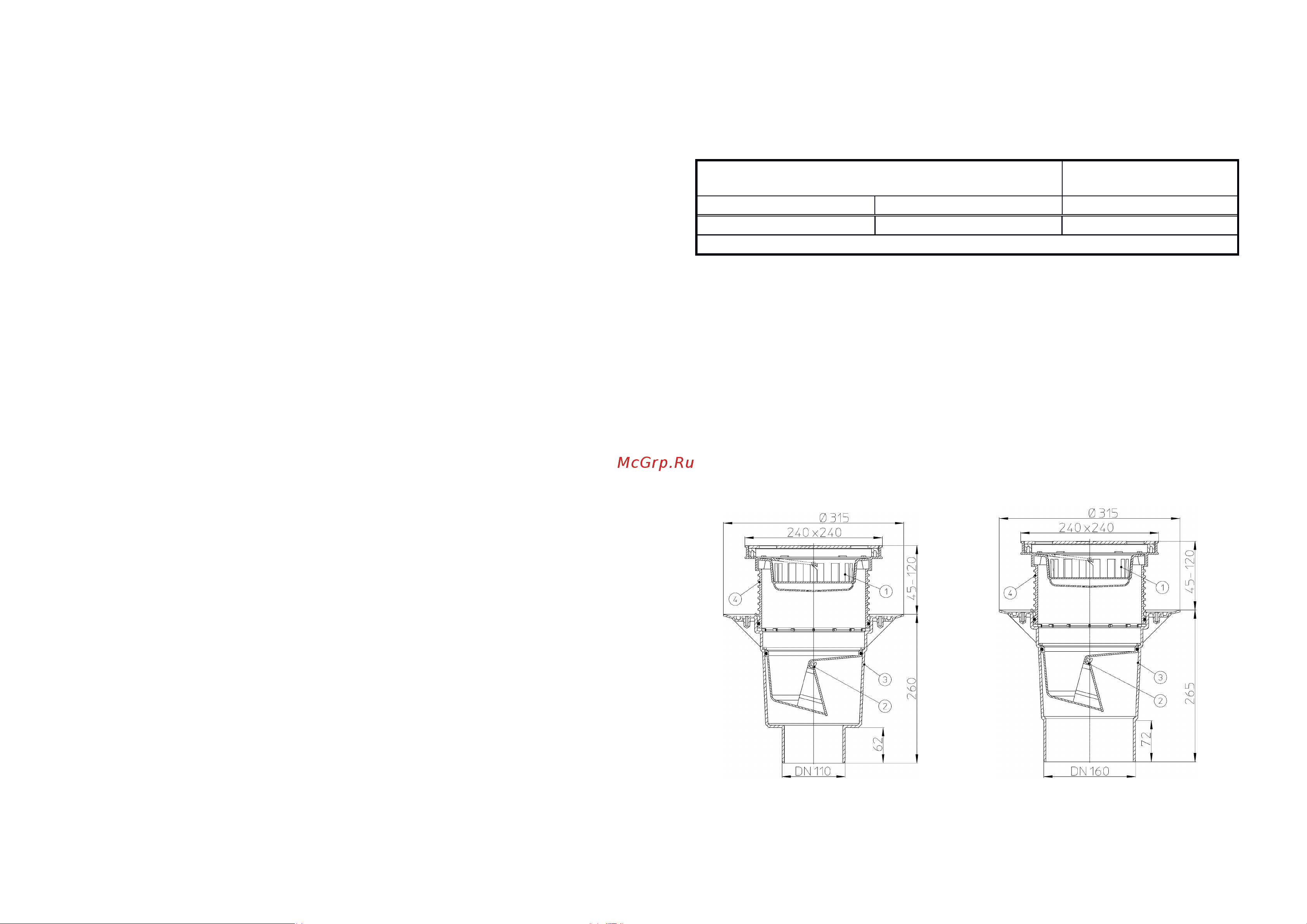

HL616S/1 HL616S/5
