5.6 Установка яркости свечения ЭЛТ

Никогда не оставляйте статичную точку с высокой яркостью

неподвижной на экране в течение больше чем нескольких секунд. В

этом месте люминофор экрана может быть поврежден.

5.7 Предельные входные напряжения

Не подавайте напряжения выше, чем указанные в таблице.

Вход

Максимальное входное напряжение

CH1, СН2 - вход

400 В (DС + АС пик)

EXT - вход

400 В (DС + АС пик)

Делитель 1:10

600 В (DС + АС пик)

Z -вход

30 В (DС + АС пик)

РЕДОСТЕРЕЖЕНИЕ Не превышайте максимальные входные

напряжения. Максимальные входные напряжения должны иметь

частоты не более 1 кГц.

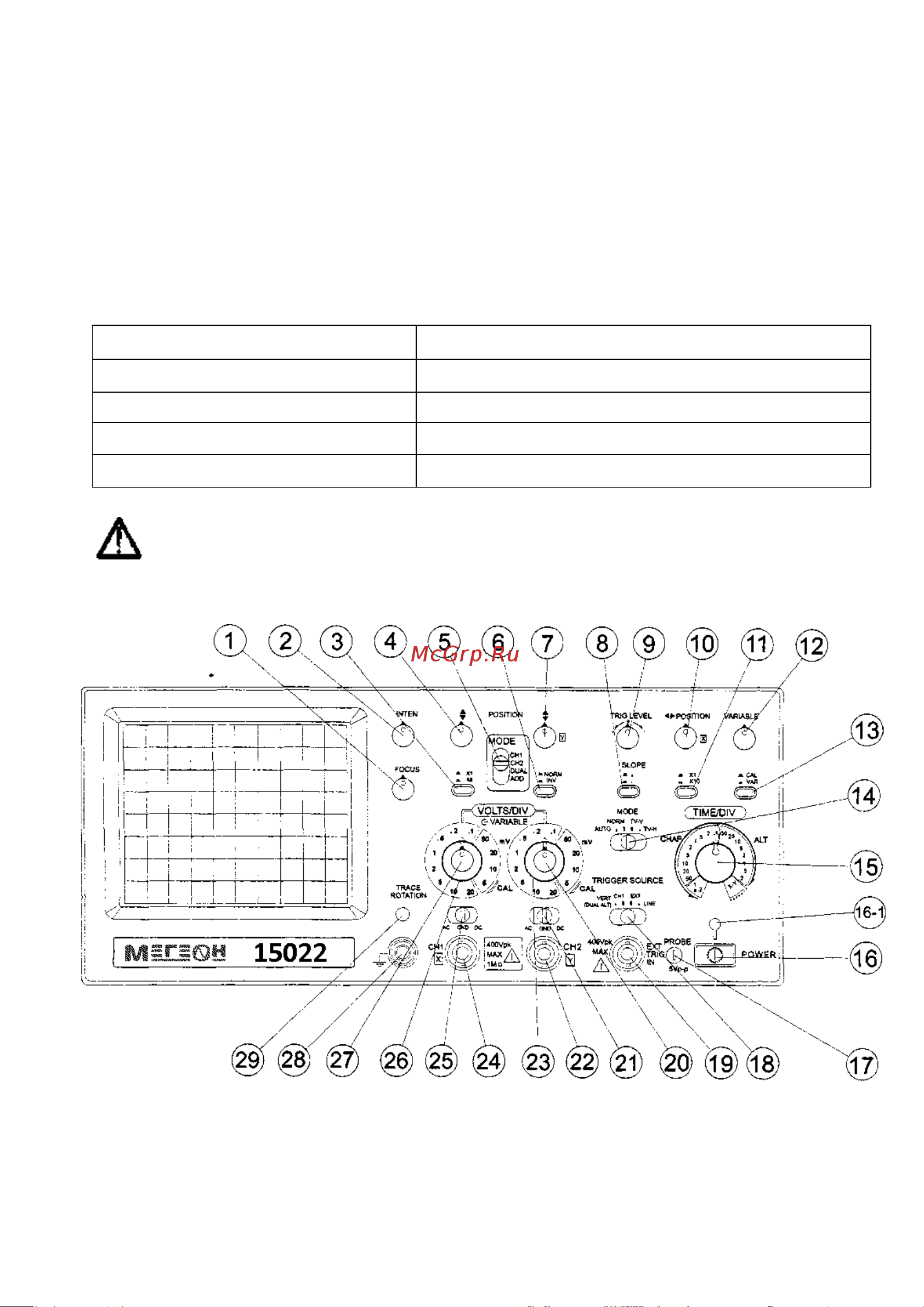

Рис 4-1 (а) Осциллограф МЕГЕОН - 15022

5.8 Обозначения органов управления.
