Параметры
Значение
Референс
ATN00..17
ATN00..19
ATN00..21
ATN00..73
Наличие подсветки
нет
нет
нет
нет
Вид поставки
механизм
механизм
механизм
механизм
Цвет (точка в
референсе)
01-Белый, 02-Бежевый, 03-Алюминий, 04-Жемчуг, 05-Шампань, 06-Мокко, 07-Грифель, 08-
Изумруд, 09-Сталь, 10-Карбон, 11-Аквамарин, 12-Песочный, 13-Лотос, 14-Базальт
Номинальное
напряжение, В
250
Количество клавиш
2
2
1
2
Метод действия на
выключатель
кнопочный
клавишный
Номинальный ток, А
10
Частота тока, Гц
50
Степень защиты от
пыли и влаги
IP20
Контактные зажимы
винтового типа для медных проводов сечением 0,75–1,5 мм
2
(или двух проводов сечением
1,5 мм
2
)
Схема подключения
2
4
2
7+7
Климатическое
исполнение
УХЛ4
таблица 1 (продолжение)

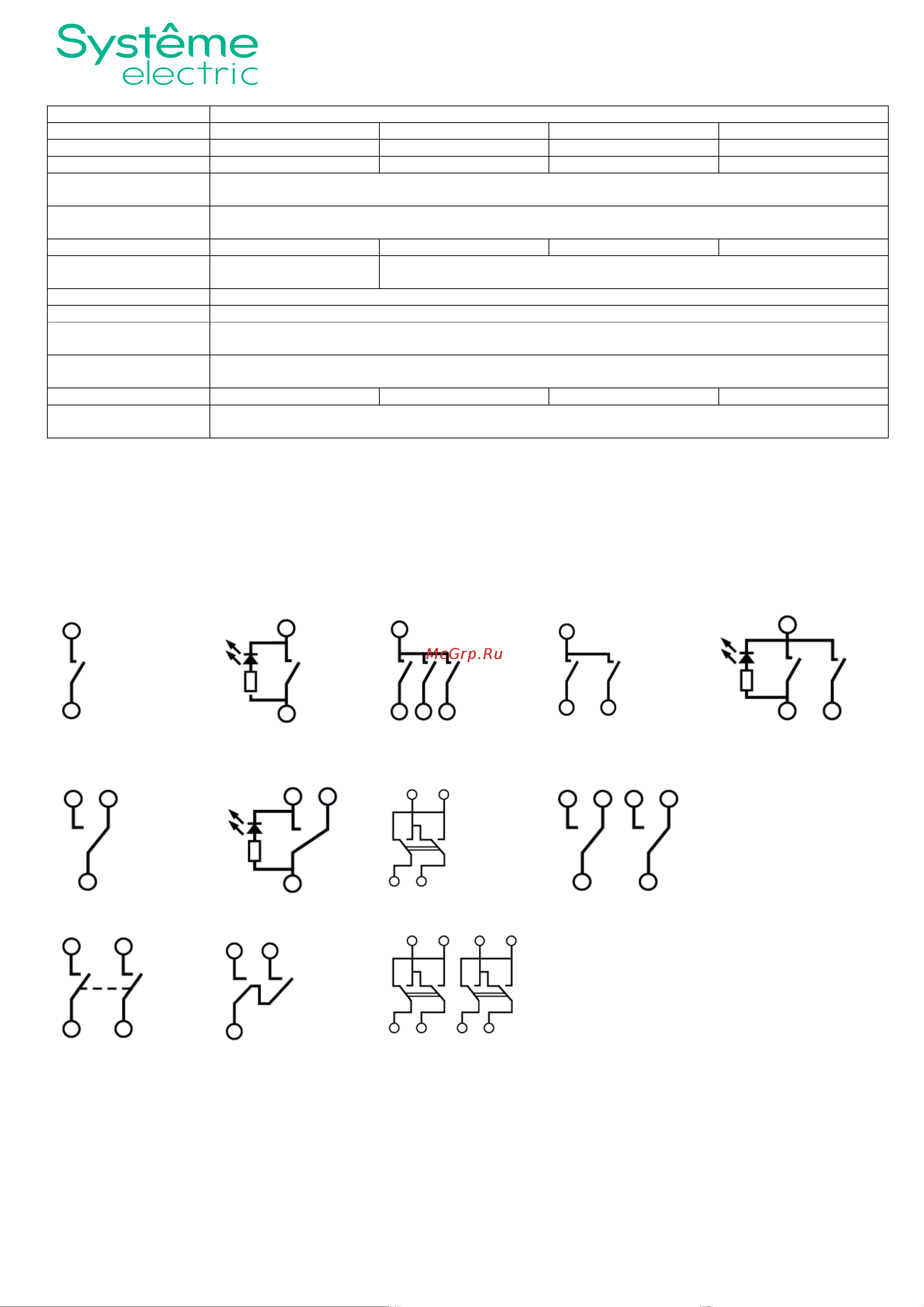

2.2 Электрическая схема соединения выключателей и переключателей представлена на
рисунке 1.
ATN00..11 ATN00..13, ATN00..31, ATN00..51 ATN00..53
ATN00..12 ATN00..52
ATN00..15
ATN20..11
ATN00..61, ATN00..63, ATN00..71 ATN00..65
ATN00..67
ATN00..17 ATN00..19 ATN00..73
ATN00..21
рисунок 1.
