Машина позволяет осуществлять круговое фрезерование, для этого необходимо следующее:

- установить стержень, входящий в комплект поставки в 2 соосных отверстия,

расположенных на платформе;

- установить и закрепить центр в сборе поз. 15 на торец стержня;

- установить необходимый радиус с помощью перемещения стержня в ту или другую

сторону и закрепить его винтом зажимным поз. 4;

- установить необходимую глубину, с помощью центра зафиксировать положение

машины на заготовке, провести фрезерование.

6.5. Порядок работы машины с параллельным ограничителем в сборе.

Перед работой необходимо собрать и установить параллельный ограничитель следующим

образом:

- отвернуть винты с шайбами с торцов стержней;

- подсоединить стержни к кронштейну, входящему в комплект поставки, выше

указанными винтами и шайбами;

- соединить стержни через соосные отверстия с платформой и, установив необходимую

ширину резки, зафиксировать их с помощью винтов зажимных поз. 4 и провести

фрезерование.

6.6. Порядок работы с направляющим лекалом.

Работа с направляющим лекалом предназначена для фрезерования нескольких деталей

одинаковой формы по шаблону.

Для установки направляющего лекало поз. 18 необходимо:

- открутить 2 винта поз. 17, крепящие пылесборник;

- вставить в обнижение внутренней поверхности платформы лекало, выступающим

буртом наружу, т.е. к обрабатываемой детали;

- закрепить лекало теми же винтами поз. 17;

- закрепив шаблон на заготовке, произвести вырезание, двигая машину таким образом,

чтобы цилиндрическая поверхность выступающего бурта лекала была прижата к

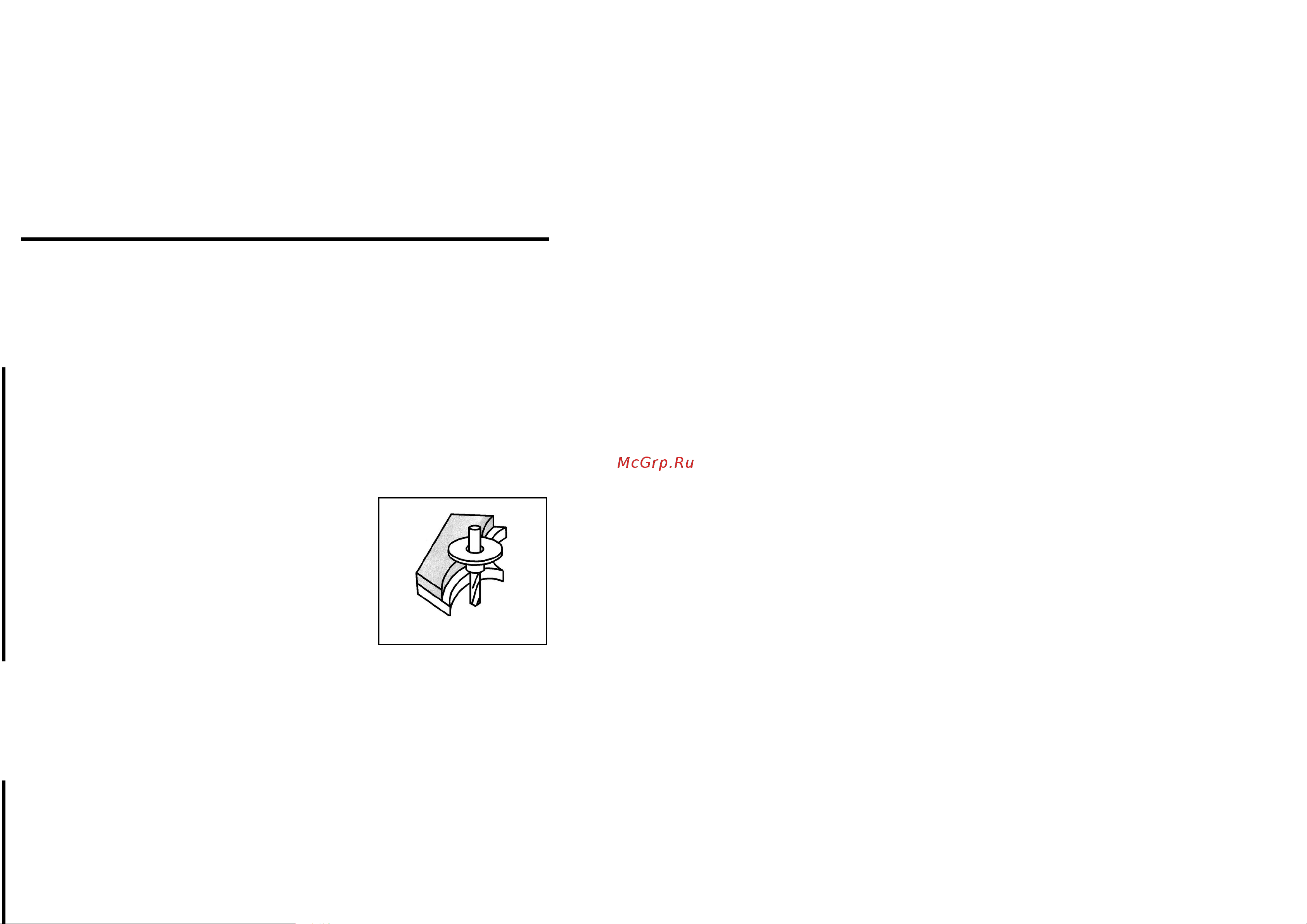

поверхности контура шаблона (рис. 2).

6.7. Если необходимо обработать большую глубину,

то фрезерования следует осуществлять в 2 – 3 этапа.

Для этого тройной фиксатор глубины

предусматривает несколько вариантов.

6.8. ПОМНИТЕ: Чрезмерное усилие

прижатия вызывает перегрузку машины, что может

привести к преждевременному выходу из строя

электродвигателя. Следите, чтобы вентиляционные

отверстия для охлаждения изделия были всегда чистыми

и открытыми.

ОТРЫВНОЙ ТАЛОН НА ГАРАНТИЙНЫЙ РЕМОНТ

ЗАО “Диффузион Инструмент”

Действителен при заполнении

Заполняет предприятие-изготовитель

Машина фрезерная электрическая МЭФ-1,1

Дата выпуска

Представитель ОТК завода-изготовителя

Штамп ОТК

Адрес для возврата талона на предприятие-изготовитель:

Россия, 214031, г. Смоленск, ул. Индустриальная, 2

ЗАО "Диффузион Инструмент".

Заполняет торговое предприятие

Дата продажи _________________

число, месяц, год

Продавец ____________________

подпись или штамп

Штамп магазина
