Дата ремонта _________________________

число, месяц, год

Подпись лица, производившего ремонт _________________________

Подпись владельца,

подтверждающего ремонт ____________________________________

Штамп ремонтного предприятия

с указанием города

Заполняет ремонтное

предприятие

Гарантийный номер изделия

__________________

Содержание ремонта (наименование и номер по

схеме

замененной детали или узла, место и характер

дефектов):

___________________________________________________________

Дата ремонта _________________________

число, месяц, год

Подпись лица, производившего ремонт _________________________

Подпись владельца,

подтверждающего ремонт ____________________________________

Штамп ремонтного предприятия

с указанием города

- отметить показание на шкале, которое соответствует нулевой отметке глубины

фрезерования (помните: начальный уровень шкалы зависит от используемой фрезы).

Затем необходимо прибавить нужную глубину фрезерования и установить указатель

глубины на эту величину (например, если шкала показывает 15 мм, а вам нужна глубина

10 мм, то к 15 мм прибавьте 10 мм и установите указатель на 25 мм.) и зафиксировать

его с помощью фиксатора указателя глубины поз. 3.

Дополнительно выставлять глубину фрезерования можно с помощью регулятора глубины

поз. 6, для чего необходимо вращать его по часовой стрелке или против, в зависимости

соответственно для уменьшения или увеличения глубины фрезерования от первоначально

установленной.

6.3. Порядок работы:

6.3.1. Убедитесь, что заготовка надежно закреплена.

6.3.2. Для работы необходимо взять машину за две ручки, затем нажать и удерживать

кнопку выключателя большим пальцем. Подождать, пока машина наберет полную рабочую

скорость. (Внимание: при каждом включении машины убедитесь, что инструмент (фреза) не

касается заготовки.) Затем плавно вести машину по обрабатываемой детали. Для отключения

машины необходимо отпустить кнопку выключателя, дождаться полной остановки вращения

фрезы и отвести машину.

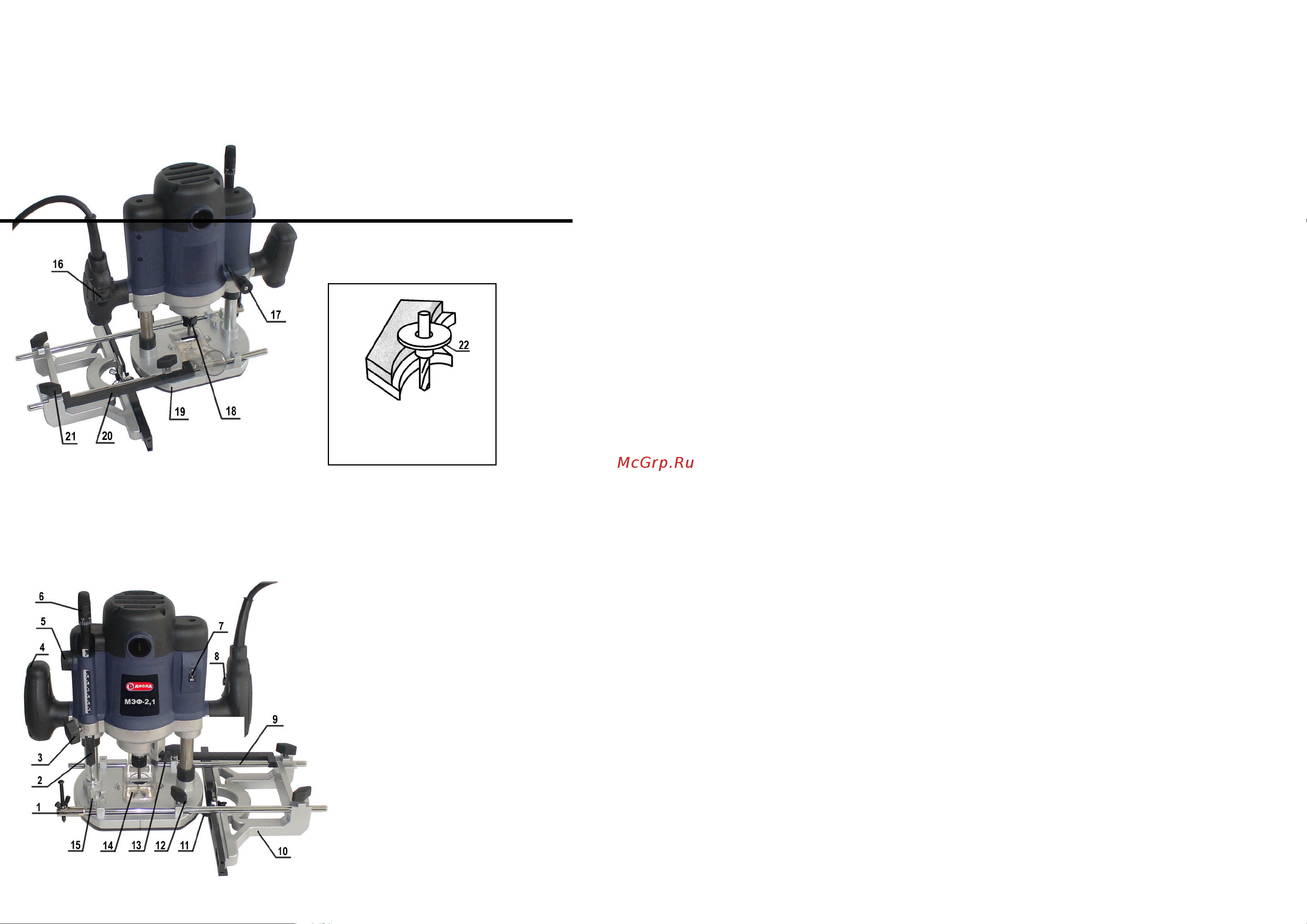

1 – центр в сборе

2 – указатель глубины

3 – фиксатор указателя

глубины

4 – ручка

5 – регулятор шкалы

6 – регулятор глубины

7 – регулятор скорости

8 – кнопка блокировки

9 – стержень

10 – кронштейн

11 – ролик опорный в сборе

12 – винт зажимной

13 – стопор шпинделя

14 – пылесборник

15 – многоступенчатый

фиксатор глубины

16 – выключатель

17 – рычаг блокировки

погружения

18 – гайка

19 – платформа

20 - линейка

21 - винт зажимной

Рис. 1

22 – лекало

Рис. 2
