СБОРКА И ПОРЯДОК РАБОТЫ

4. СБОРКА ЭЛЕКТРИЧЕСКОЙ ГАЗОНОКОСИЛКИ

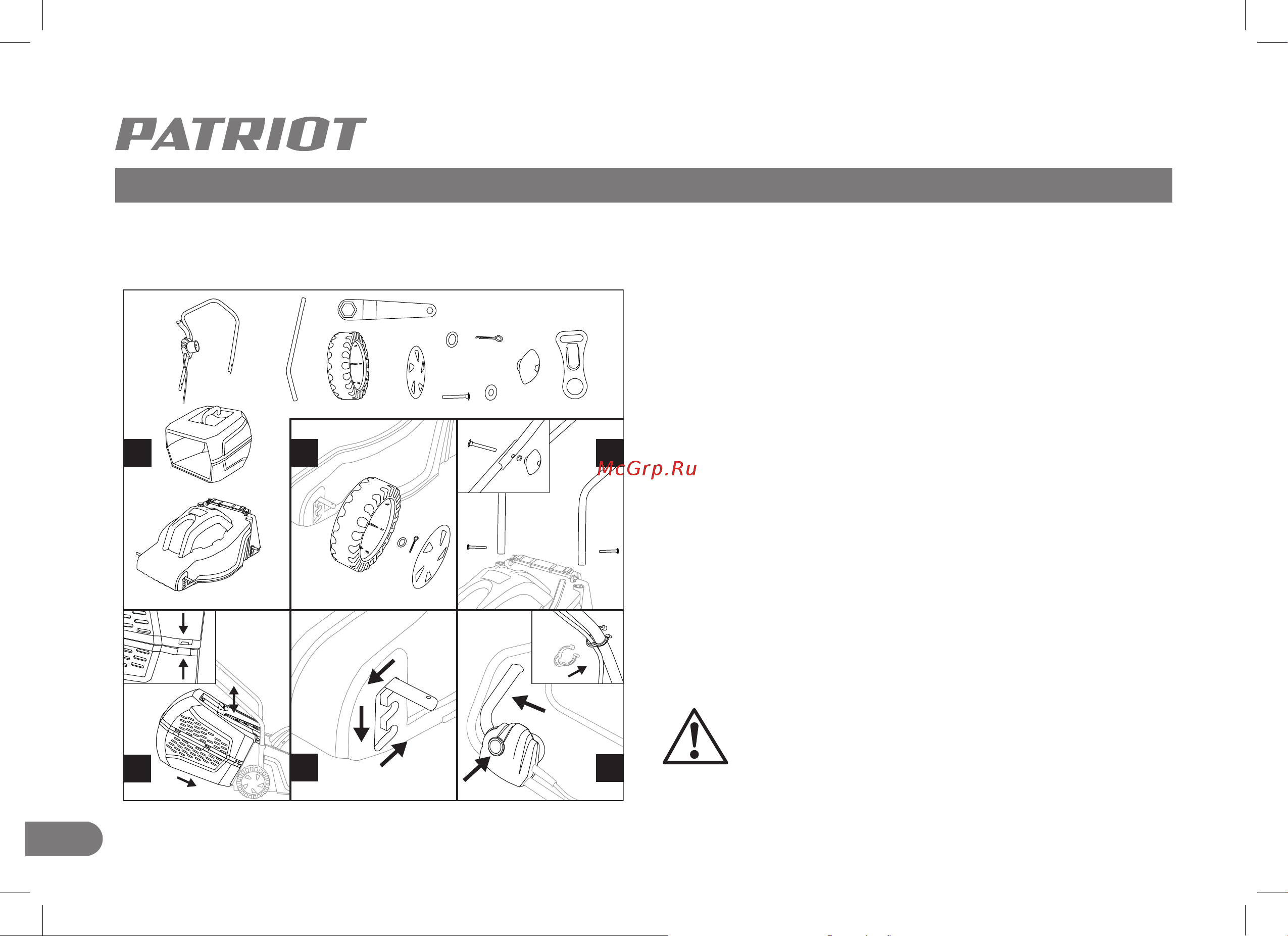

Сборка электрической газонокосилки (Рис. 2)

Сборку производите согласно приложенной схеме (Рис. 2).

1. Извлеките из коробки газонокосилку и сборочные детали. Про

верьте комплектность (Рис. 2А).

2. Сборка колес. Установите колесо на ось, установите шайбу, за

фиксируйте шплинтом, установите крышку колеса (Рис. 2Б).

3. Сборка рукоятки. ВВставьте две нижние части рукоятки в от

верстия корпуса газонокосилки, задвиньте их до упора и закрепи-

тесаморезами.

Закрепите кабель фиксаторами - один на нижней рукоятке, второй

на верхней (Рис. 2В ).

4. Сборка травосборника. Травосборник состоит из двух пласт

массовых частей

- выровняйте обе части, соедините, надавите и защелкните обе части.

Установка травосборника на газонокосилке

Поднимите подпружиненную заднюю крышку и наденьте травос

борник на выступы. Опустите крышку, чтобы закрепить контейнер

в рабочем положении (Рис. 2Г).

5. Регулировка высоты скашивания.

Выдвинете колесную ось и установите ее в нужный по высоте паз

(Рис. 2Д).

6. Включение газонокосилки.

ВНИМАНИЕ! Кабель должен быть закреплен на изделии

до подключения газонокосилки к сети питания.

Закрепите кабель на газонокосилке. Нажмите на кнопку фиксатор

(№1, Рис. 2Е), а затем нажмите на рычаг (скобу) включения (№2, Рис. 2Е).

2х 4х 4х 1х

4х

2х

4х

1х

4х

2х

Б В

Рис. 2
