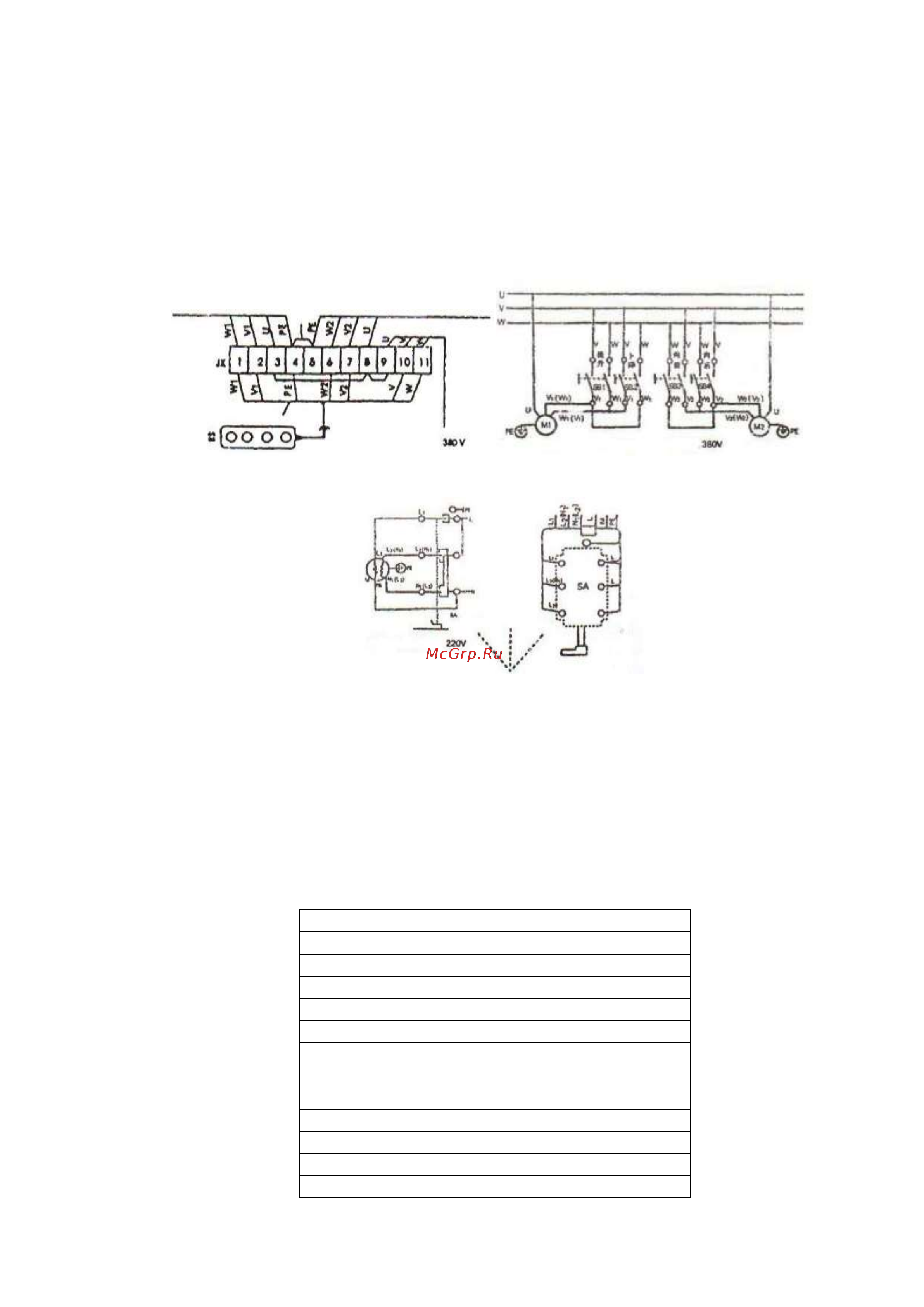

Схема подключения

Схема подключения электролебедки 380В

Клемма 9(U) – фаза А,

Клемма 10(V) – фаза B,

Клемма 11(W) – фаза С,

Клемма PE – заземление.

Схема подключения электролебедки 220В

Для обеспечения безопасности при работе внешняя обшивка электрической

лебедки должна быть заземлена, а в ее схему питания должен быть установлен

дополнительный автоматический выключатель.

Подключение питания осуществляется специально обученным электротехническим

персоналом с группой допуска по электробезопасности не ниже III.

Список деталей:

1. Проушина

2. Соединительный штифт

3. Шплинт

4. Болт

5. Боковая пластина

6. Перегородка

7. Задняя стенка

8. Перегородка

9. Отверстие для каната

10. Направляющий ролик (канатоукладчик)

11. Колпачок маслозаливного отверстия

12. Корпус

13. Редуктор
