2
4. КОНСТРУКЦИЯ
Лебедка состоит из двигателя, барабана, редуктора, переключателя движения и рамы.
Вал двигателя, обеспечивающего подъем и спуск, соединен с валом редуктора, второй
вал которого непосредственно вращает с барабан. Управление подъемом и спуском
осуществляется с помощью переключателя.

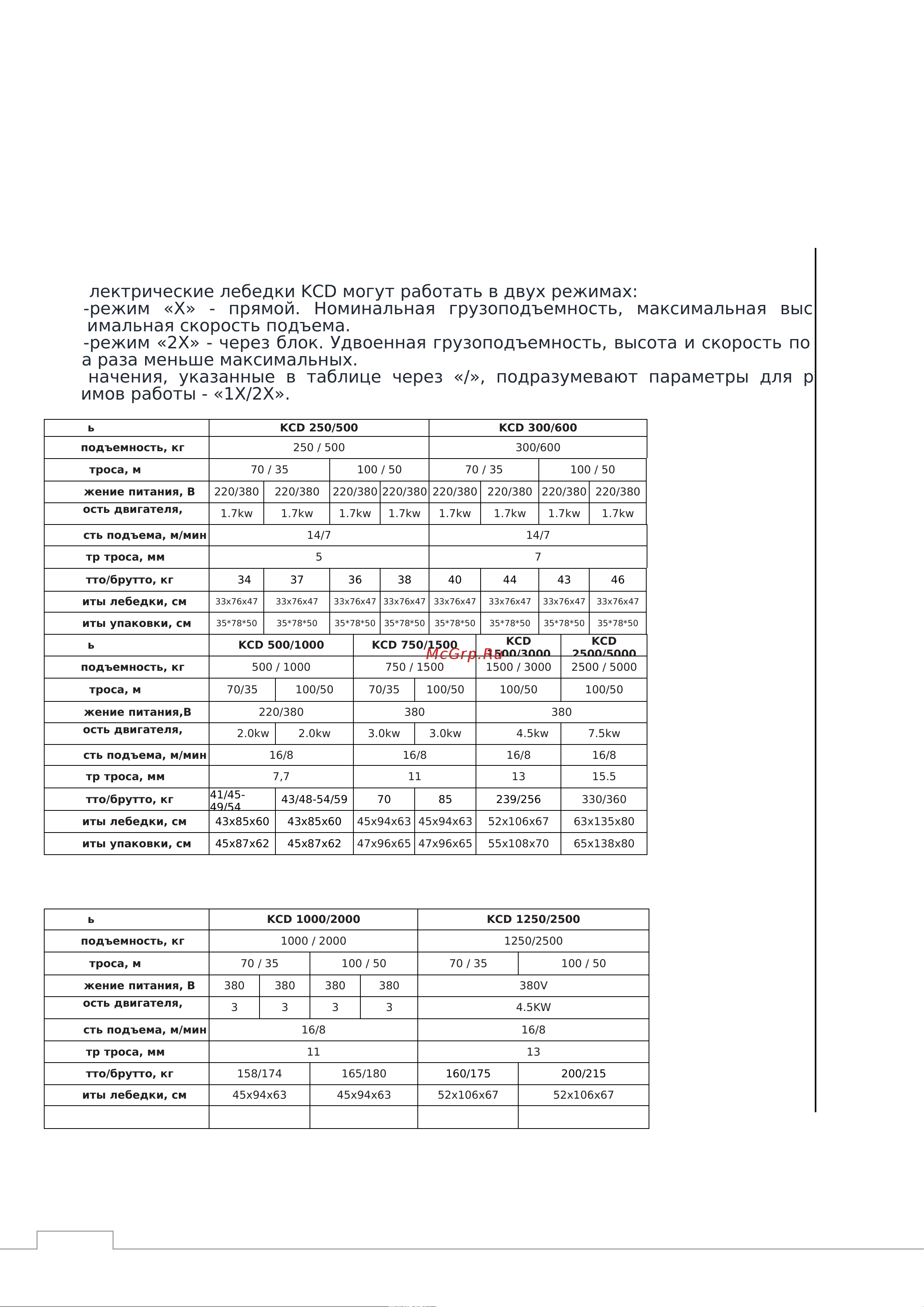

5. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
5.1 Электрические лебедки KCD могут работать в двух режимах:
--режим «X» - прямой. Номинальная грузоподъемность, максимальная высота и
максимальная скорость подъема.
--режим «2Х» - через блок. Удвоенная грузоподъемность, высота и скорость подъема
в два раза меньше максимальных.
5.2 Значения, указанные в таблице через «/», подразумевают параметры для разных
режимов работы - «1Х/2Х».
Модель KCD 250/500 KCD 300/600
Грузоподъемность, кг 250 / 500 300/600
Длина троса, м 70 / 35 100 / 50 70 / 35 100 / 50
Напряжение питания, В 220/380 220/380 220/380 220/380 220/380 220/380 220/380 220/380
Мощность двигателя,
кВт
1.7kw 1.7kw 1.7kw 1.7kw 1.7kw 1.7kw 1.7kw 1.7kw
Скорость подъема, м/мин 14/7 14/7
Диаметр троса, мм 5 7
Вес нетто/брутто, кг 34 37 36 38 40 44 43 46
Габариты лебедки, см
33x76x47 33x76x47 33x76x47 33x76x47 33x76x47 33x76x47 33x76x47 33x76x47
Габариты упаковки, см
35*78*50 35*78*50 35*78*50 35*78*50 35*78*50 35*78*50 35*78*50 35*78*50
Модель KCD 500/1000 KCD 750/1500
KCD
1500/3000
KCD
2500/5000
Грузоподъемность, кг 500 / 1000 750 / 1500 1500 / 3000 2500 / 5000
Длина троса, м 70/35 100/50 70/35 100/50 100/50 100/50
Напряжение питания,В 220/380 380 380
Мощность двигателя,
кВт
2.0kw 2.0kw 3.0kw 3.0kw 4.5kw 7.5kw
Скорость подъема, м/мин 16/8 16/8 16/8 16/8
Диаметр троса, мм 7,7 11 13 15.5
Вес нетто/брутто, кг
41/45-
49/54
43/48-54/59 70 85 239/256 330/360
Габариты лебедки, см 43x85x60 43x85x60 45x94x63 45x94x63 52x106x67 63x135x80
Габариты упаковки, см 45x87x62 45x87x62 47x96x65 47x96x65 55x108x70 65x138x80
Модель KCD 1000/2000 KCD 1250/2500
Грузоподъемность, кг 1000 / 2000 1250/2500
Длина троса, м 70 / 35 100 / 50 70 / 35 100 / 50
Напряжение питания, В 380 380 380 380 380V
Мощность двигателя,
кВт
3 3 3 3 4.5KW
Скорость подъема, м/мин 16/8 16/8
Диаметр троса, мм 11 13
Вес нетто/брутто, кг 158/174 165/180 160/175 200/215
Габариты лебедки, см 45x94x63 45x94x63 52x106x67 52x106x67
Габариты упаковки, см 47x96x65 47x96x65 55x108x70 55x108x70
5.3 Рабочий диапазон температур: -20...+40 С°
5.4 --Рабочее положение - крепление на горизонтальной или вертикальной площадке с
помощью анкерных болтов.
5.5 --Исполнение лебедок для регионов с умеренным климатом - У2.
